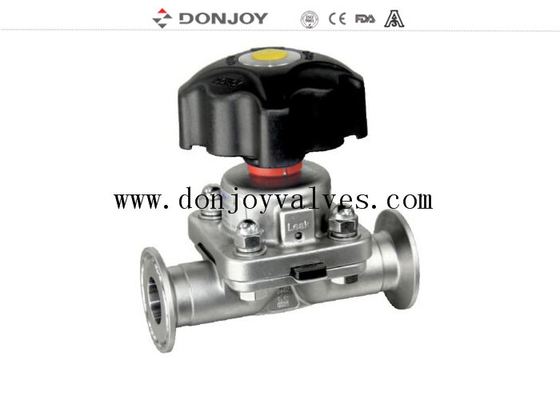

Zawór membranowy dwukierunkowy SS316L BPE z uszczelką EPDM z certyfikatem FDA

Zawór membranowy SS316L BPE z plastikową obsługą ręczną z uszczelnieniem EPDM+PTFE FDA

Sanitarne zawory membranowe, zawory membranowe dla farmacji

Zawór membranowy SS316L BPE z plastikową obsługą ręczną z uszczelnieniem EPDM+PTFE FDA

Opis

Różne konfiguracje zaworów membranowych

1. Zawór membranowy z pozycjonerem/kontrolerem procesowym (IL-TOP)

2. Zawór membranowy z jednostką sterującą (C-Top)

3. Regulator położenia zaworu

4. Moduł czujnika położenia

5. Plastikowy uchwyt

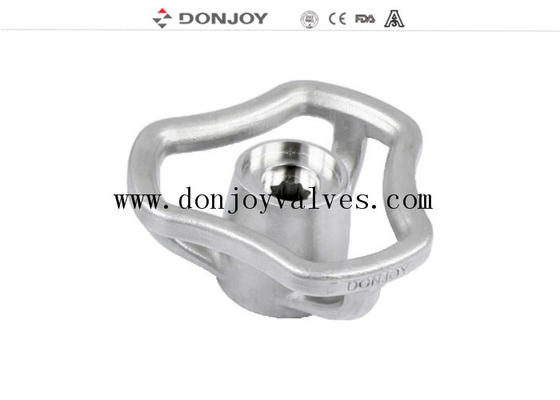

6. Uchwyt ze stali nierdzewnej

7. Siłownik ze stali nierdzewnej

Specyfikacje

Zastosowania:

Zawory membranowe, obsługiwane ręcznie lub pneumatycznie, są specjalnie zaprojektowane do stosowania w procesach higienicznych i aseptycznych w przemyśle farmaceutycznym.

Zawór doskonale nadaje się do kontroli przepływu, jak również do kontroli otwierania/zamykania.

Zawory membranowe są lepsze pod względem przepływu w porównaniu z innymi zaworami. Łatwiej je wyczyścić i lepiej przetwarzać substancje z cząstkami. Zjawisko pęcherzyków powietrza jest rzadkie podczas kontroli przepływu.

Zasady działania

1. Membrana zapewnia uszczelnienie korpusu, jak również uszczelnienie gniazda. Nie ma ścieżek do środowiska zewnętrznego, więc nadaje się do procesów aseptycznych

2. Gdy zawór jest zamknięty, podkładka dociskowa, która podtrzymuje membranę, przesuwa się w kierunku powierzchni uszczelniającej na korpusie. Kiedy płyta dociskowa się porusza, membrana zgina się i jest wciskana w dół na obszar gniazda w środku korpusu, zamykając w ten sposób ścieżkę przepływu przez korpus.

3. Wzajemne oddziaływanie korpusu z płytą dociskową zapobiega nadmiernemu ściskaniu membrany

4. Zawór może być obsługiwany ręcznie i pneumatycznie za pomocą cewek zaworów elektromagnetycznych

Korpus zaworu:

Korpus kutysurowiec jest przez kawałek wlewka ze stali nierdzewnej, w procesie kucia, wraz z wysoką temperaturą kucia, zapewniając, poprzez wytłaczanie zmianę kształtu surowca, poprzez kucie po wyższej gęstości korpusu, struktura jest bardziej jednolita, bez otworów piaskowych i innych zanieczyszczeń. Następnie poprzez centrum obróbcze przeprowadza się precyzyjną obróbkę.

Korpus odlewanyjest wykonany z woskowego modelu formy, model woskowy infiltruje w ceramikę, aby cała powierzchnia woskowego modelu utworzyła warstwę mocnej ceramiki. Stopić model woskowy, a następnie do stopienia roztworu ze stali nierdzewnej, po schłodzeniu zbić wygląd ceramiki, surowy korpus jest wykonany. Rozmiar odlewu jest bardzo dokładny, wygląd zewnętrzny jest gładki, czysty i schludny.

Rysunek

Certyfikat zaworu membranowego

1. Wszystkie żywice syntetyczne i dodatki są zgodne z certyfikatem FDA.

2. Skład chemiczny materiału, właściwości fizyczne i proces produkcji są udokumentowane.

3. Zgodność 3-a

4. CE-PED/97/23/EC

5. EN 10204-3.1

Kombinacja zaworu membranowego wieloportowego

Konfiguracja SPA i konfiguracja GMP
