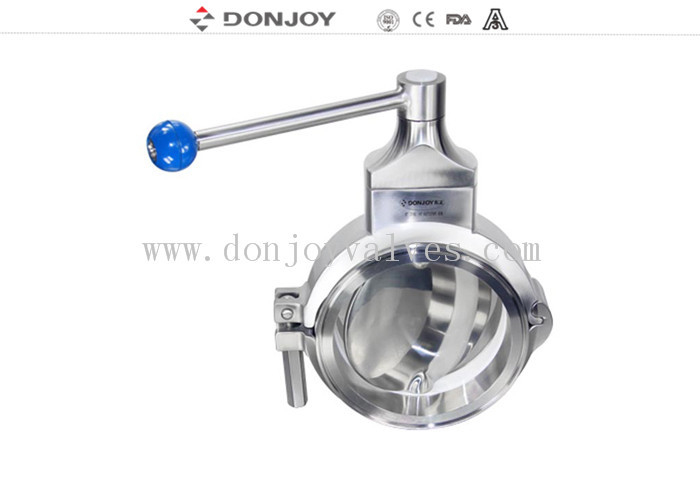

Ręczna zawór motylkowy klasy sanitarnej z wielopozycyjną dźwignią do regulacji przepływu

Specyfikacje

Opis
Zawór motylkowy jest zaprojektowany i stosowany w zaworach do oddzielnej dostawy z funkcją otwierania i zamykania. Uszczelnienie realizowane jest za pomocą sprężonego powietrza. Ten rodzaj zaworu motylkowego wyposażony jest w bardzo mały moment obrotowy, którego standardowy zawór motylkowy nie posiada.
Specyfikacja: DN100 - DN300, 4" - 12"
Tryb pracy: ręczny i pneumatyczny
Zasada działania
Aby otworzyć zawór, uszczelnienie traci skuteczność. Ale nie będzie przecieku.
Gaz w zaworze zostanie uszczelniony po zamknięciu zaworu, nie pozostawiając tarcia w częściach uszczelniających.

Zalety techniczne
Przy otwieraniu i zamykaniu zaworu nie występuje tarcie w części uszczelniającej.
W ten sposób nie ma obawy przed zanieczyszczeniem generowanym przez tarcie części uszczelniającej.

Materiał
Materiał połączony z innymi: AISI 316L / 1.4404
Materiał w innej części: AISI 304
Pierścień uszczelniający: EPDM FDA 177.2600
Wykończenie powierzchni wewnętrznej: Ra ≤ 0.8μm
Wykończenie powierzchni zewnętrznej: precyzyjna obróbka CNC

Opcje
Uszczelka: NBR / MVQ / FPM
Siłownik pneumatyczny dwustronnego działania
Indukcyjny czujnik położenia
Głowica sterująca C - TOP
Czujnik położenia

Połączenie
SMS, RJT, DIN, 3A, ISO, zaciskowe, spawane i gwintowane itp.
Szczegóły pakowania
Folia bąbelkowa dla każdego zaworu.
Opakowanie zewnętrzne to karton lub skrzynie ze sklejki.
Lub zgodnie z życzeniem klienta.

Szczegóły dostawy
Zazwyczaj w ciągu 20 dni po otrzymaniu zaliczki T/T.

Prezentacja produktu
