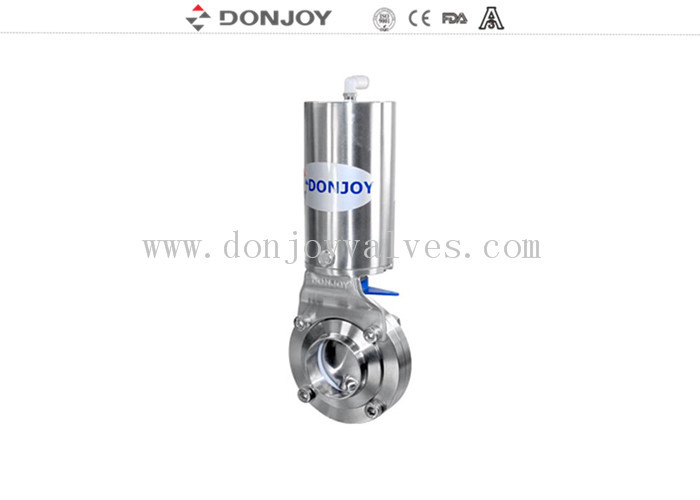

Zawory motylkowe spawalnicze DN10-DN300 Sanitarne z pneumatycznymSiłownik
|
Parametry techniczne
|
|
Materiał stalowy
|
Części stalowe mające kontakt z produktem
|
AISI 304 lub 316L
(1.4306 / 1.4404)
|
Dostarczone z materiałem
raport z kontroli
|
|
Inne części stalowe
|
AISI 304
|
|
Materiał uszczelnienia
|
Standard
|
EPDM
|
Wszystkie materiały uszczelniające są zgodne
z FDA 21CFR117.2600
|
|
Opcje
|
VMQ / Viton (FPM) |
|
Ciśnienie
|
Ciśnienie robocze
|
≤145psi (10bar)
|
|
Ciśnienie zasilania dla siłownika pneumatycznego
|
70 ~ 116psi (5 ~ 8bar)
|
|
Temperatura
|
Temperatura robocza
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
VMQ (Silikon): -58 ~ 356°F (-50 ~ +180°C)
Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
|
|
Temperatura sterylizacji
|
150°C (302°F), maks. 20 min
|
|
Obróbka powierzchni
|
Obróbka powierzchni wewnętrznej
|
Ra 16 ~ 32µin (0.4 ~ 0.8µm)
|
|
Obróbka powierzchni zewnętrznej
|
Ra 32 ~ 64µin (0.8 ~ 1.6µm)
|
|
Połączenie
|
Połączenia końcowe: spawane doczołowo, zacisk sanitarny, gwintowane męskie i żeńskie, kołnierzowe, I-line lub inne na życzenie.Siłownik
|
|
Normalnie zamknięty (NC) - powietrze do otwierania i sprężyna do zamykania;
|
Normalnie otwarty (NO) - powietrze do zamykania i sprężyna do otwierania;
Powietrze do powietrza (AA) - powietrze do otwierania, powietrze do zamykania.
Sanitarne zawory motylkowe
|
Zawór motylkowy sanitarny jest również nazywany higienicznym zaworem motylkowym, który jest rodzajem urządzenia do kontroli przepływu, używanym do uruchamiania lub zatrzymywania przepływu płynu przez odcinek rury.
Zastosowania sanitarnych zaworów motylkowych:
Sanitarne zawory motylkowe Donjoy są szeroko stosowane w przemyśle chemicznym, naftowym, metalurgicznym, wodno-kanalizacyjnym, spożywczym, biofarmaceutycznym i chemicznym; sanitarne zawory motylkowe ze stali nierdzewnej Donjoy, armatura sanitarna to produkty wysokiej jakości, mogą być używane w przemyśle mleczarskim, farmaceutycznym, piwowarskim, napojów, oleju jadalnego i innych branżach, aby spełnić ich profesjonalne wymagania.
Zalety sanitarnych zaworów motylkowych Donjoy:
Sanitarny zawór motylkowy Donjoy ma wiele zalet, takich jak odłączane połączenie, prosta konstrukcja i łatwa konserwacja; gumowe uszczelki i tarcze zaworów motylkowych Donjoy to wysokiej jakości elementy zapewniające wydajność użytkowania i żywotność; zawory Donjoy mogą dostarczać korpus zaworu i materiały tarczowe, takie jak AISI 304 lub AISI 316L, materiały 304Land 316, zawór zautomatyzowany lub ręczny zgodnie z Państwa życzeniami.
Zastosowanie:

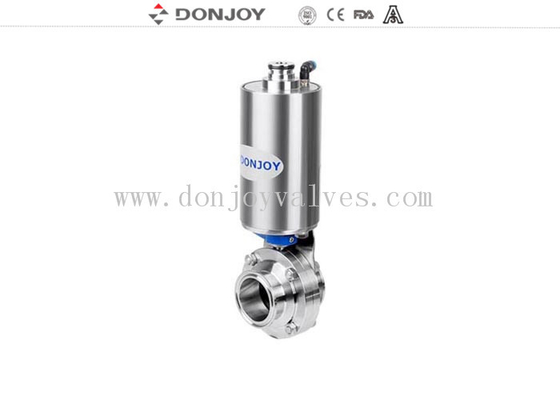

DONJOY to sanitarny pneumatyczny siłownik zaworu motylkowego z końcówkami spawanymi doczołowo, który jest szeroko stosowany w systemach rurociągów procesowych do izolacji i kontroli. zawór motylkowy działa automatycznie.
Specyfikacja:
Dostępne rozmiary: 1/2" do 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Materiał: Korpus zaworu i materiał tarczy mogą być AISI 304 lub AISI 316L, materiały 304L i 316 są dostępne na życzenie.
Maks. ciśnienie robocze: 145psi (10bar) dla DN25/1"-DN100/4"; 116psi (8bar) dla DN125/5"-DN150/6"; 73psi (5bar) dla DN200/8"-DN300/12".
Obsługa: Siłownik pionowy SS304, typ NC (normalnie zamknięty) / NO (normalnie otwarty) / AA (powietrze do powietrza) do wyboru.
Ciśnienie zasilania powietrzem: 70-116psi (5-8bar)
Zakres temperatur: 14 ~ 248°F (-10 ~ 120°C) z uszczelnieniem EPDM, -58 ~ 356°F (-50 ~ +180°C) z uszczelnieniem VMQ (Silikon).
Połączenia końcowe: spawane doczołowo / spawane doczołowo.
Obróbka powierzchni: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin jest domyślne.
Opcje:
Korpus zaworu i materiał tarczy mogą być AISI 304 lub AISI 316L, materiały 304L i 316 są dostępne na życzenie. Uszczelnienie i uszczelka mogą być EPDM, VMQ (Silikon) lub Viton (FPM), wszystkie zgodne z FDA 21CFR177.2600. Połączenie końcowe może być spawane doczołowo, sanitarnym tri-clampem, gwintowane, kołnierzowe, I-line lub inne na życzenie. Uchwyty: 4-pozycyjny uchwyt pociągowy; uchwyt wielopozycyjny z plastikową osłoną lub w czystej
stali nierdzewnej.
Siłowniki do automatycznej pracy:
pneumatyczny siłownik ze stali nierdzewnej (typ pionowy), pneumatyczny siłownik aluminiowy (typ poziomy) i siłownik elektryczny.
Obsługa NC: normalnie zamknięty (awaria zamknięta)---powietrze do otwierania, sprężyna do zamykania
Obsługa NO: normalnie otwarty (awaria otwarta)---powietrze do zamykania, sprężyna do otwierania
Obsługa AA: dwustronnego działania---powietrze do otwierania, powietrze do zamykania
Inteligentne sterowanie zaworem: czujnik położenia, kontroler C-top, kontroler C-top (AS-I)
Standardy: DIN, 3A, SMS, ISO / IDF, BS / RJT i ASME / BPE
