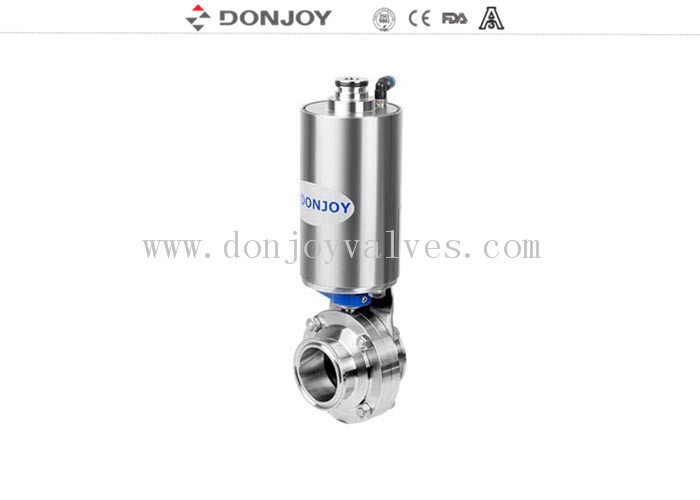

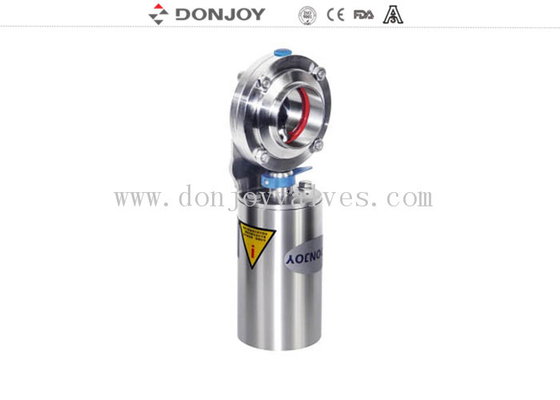

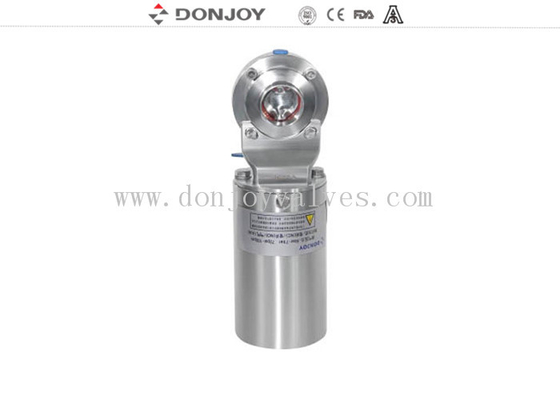

Zawory motylkowe sanitarne pneumatyczne z zaciskanymi końcami, uszczelnienie silikonowe 12"

Sanitarne zawory motylkowe z napędem pneumatycznym z zaciskanymi końcami Uszczelnienie silikonowe 12"

Parametry techniczne
Materiał stalowy	Części stalowe produktu, które mają kontakt z medium	AISI 304 lub 316L (1.4306 / 1.4404)	Dostarczane z raportem z kontroli materiałowej
	Inne części stalowe	AISI 304
Materiał uszczelnienia	Standard	EPDM	Wszystkie materiały uszczelniające spełniają wymogi FDA 21CFR177.2600
	Opcje	VMQ / Viton (FPM)
Ciśnienie	Ciśnienie robocze	≤145psi (10bar)
	Ciśnienie zasilania dla siłownika pneumatycznego	70 ~ 116psi (5 ~ 8bar)
Temperatura	Temperatura robocza	EPDM: 14 ~ 248°F (-10 ~ 120°C) VMQ (Silikon): -58 ~ 356°F (-50 ~ +180°C) Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
	Temperatura sterylizacji	150°C (302°F), maks. 20 min
Obróbka powierzchni	Obróbka powierzchni wewnętrznej	Ra 16 ~ 32µin (0.4 ~ 0.8µm)
	Obróbka powierzchni zewnętrznej	Ra 32 ~ 64µin (0.8 ~ 1.6µm)
Połączenie	Połączenia końcowe: spawane doczołowo, zacisk sanitarne, gwintowane męskie i żeńskie, kołnierzowe, I-line lub inne na życzenie.
Siłownik	Normalnie zamknięty (NC) - powietrze do otwierania i sprężyna do zamykania; Normalnie otwarty (NO) - powietrze do zamykania i sprężyna do otwierania; Powietrze do powietrza (AA) - powietrze do otwierania, powietrze do zamykania

Dane

Siłownik pneumatyczny
	Rozmiar	Zalecany rozmiar zaworu
		Zawór motylkowy	Zawór kulowy
	70	DN10-DN50,0.5"-2"	DN10-DN25,0.5"-1"
	85	DN10-DN100,1"-4"	DN10-DN40,0.5"-1.5"
	114	DN100-DN125,4"-5"	DN50-DN65,2"-2.5"
	133	DN150-DN200,6"-8"	DN80-DN100,3"-4"
	168	DN200-DN300,8"-12"	DN100,4"



Zastosowanie:
sanitarny zawór motylkowy typu pneumatycznego ze spawaniem doczołowym / końcami spawanymi doczołowo, który jest szeroko stosowany w systemach rurociągów procesowych do izolacji i kontroli. Zawór motylkowy AV-1PW działa automatycznie.

Specyfikacja:
Dostępne rozmiary: 1/2" do 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150,DN200, DN250, DN300)
Materiał: Korpus zaworu i materiał tarczy mogą być AISI 304 lub AISI 316L, materiały 304L i 316 są dostępne na życzenie.
Maks. ciśnienie robocze: 145psi (10bar) dla DN25/1"-DN100/4"; 116psi (8bar) dla DN125/5"-DN150/6"; 73psi (5bar) dla DN200/8"-DN300/12".
Obsługa: Siłownik pionowy SS304, typ NC (normalnie zamknięty) / NO (normalnie otwarty) / AA (powietrze do powietrza) do wyboru.
Ciśnienie zasilania powietrzem: 70-116psi (5-8bar)
Zakres temperatur: 14 ~ 248°F (-10 ~ 120°C) z uszczelnieniem EPDM, -58 ~ 356°F (-50 ~ +180°C) z uszczelnieniem VMQ (Silikon).
Połączenia końcowe: spawane doczołowo / spawane doczołowo.
Obróbka powierzchni: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin jest domyślne.

Opcje:
Korpus zaworu i materiał tarczy mogą być AISI 304 lub AISI 316L, materiały 304L i 316 są dostępne na życzenie. Uszczelnienie i uszczelka mogą być EPDM, VMQ (Silikon) lub Viton (FPM), wszystkie zgodne z FDA 21CFR177.2600. Połączenie końcowe może być spawane doczołowo, sanitarne tri-clamp, gwintowane, kołnierzowe, I-line lub inne na życzenie.
Uchwyty: 4-pozycyjny uchwyt pociągowy; uchwyt wielopozycyjny z plastikową osłoną lub w czystej stali nierdzewnej.

Siłowniki do automatycznej pracy:
siłownik pneumatyczny ze stali nierdzewnej (typ pionowy), siłownik pneumatyczny aluminiowy (typ poziomy) i siłownik elektryczny.
Obsługa NC: normalnie zamknięty (awaria zamknięta)---powietrze do otwierania, sprężyna do zamykania
Obsługa NO: normalnie otwarty (awaria otwarta)---powietrze do zamykania, sprężyna do otwierania
Obsługa AA: podwójnego działania---powietrze do otwierania, powietrze do zamykania inteligentne sterowanie zaworem: czujnik położenia, kontroler C-top, kontroler C-top (AS-I)
Normy: DIN, 3A, SMS, ISO / IDF, BS / RJT i ASME / BPE
