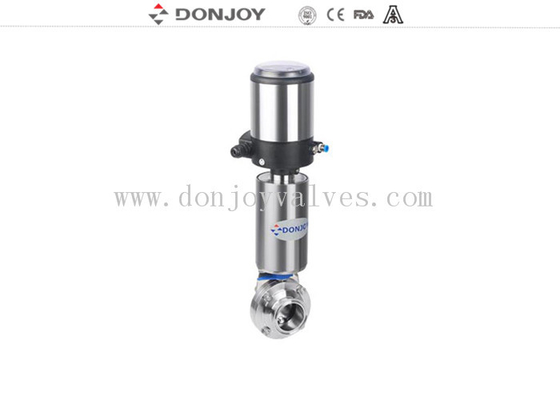

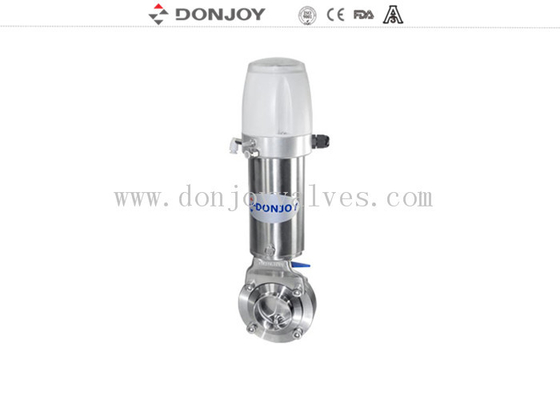

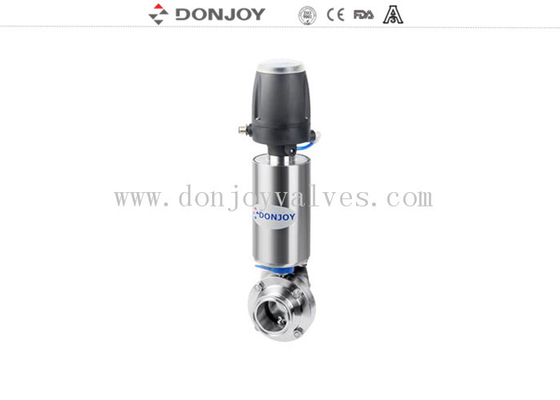

Zawory motylkowe sanitarne DN10-DN300 ze stali nierdzewnej Siłownik i automatyczna jednostka sterująca
|
Parametry techniczne
|
|
Materiał stalowy
|
Części stalowe mające kontakt z produktem
|
AISI 304 lub 316L
(1.4306 / 1.4404)
|
Dostarczone z materiałem
raport z kontroli
|
|
Inne części stalowe
|
AISI 304
|
|
Materiał uszczelniający
|
Standard
|
EPDM
|
Wszystkie materiały uszczelniającezgodne z FDA
21CFR117.2600
|
|
Opcje
|
VMQ / Viton (FPM)
|
|
Ciśnienie
|
Ciśnienie robocze
|
≤145psi (10bar)
|
|
Ciśnienie zasilania dla siłownika pneumatycznego
|
70 ~ 116psi (5 ~ 8bar)
|
|
Temperatura
|
Temperatura robocza
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
VMQ (Silikon): -58 ~ 356°F (-50 ~ +180°C)
Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
|
|
Temperatura sterylizacji
|
150°C (302°F), maks. 20 min
|
|
Obróbka powierzchni
|
Obróbka powierzchni wewnętrznej
|
Ra 16 ~ 32µin (0.4 ~ 0.8µm)
|
|
Obróbka powierzchni zewnętrznej
|
Ra 32 ~ 64µin (0.8 ~ 1.6µm)
|
|
Połączenie
|
Połączenia końcowe: spawane doczołowo, zacisk sanitarny, gwintowane męskie i żeńskie,
kołnierzowe, I-line lub inne na życzenie.
|
|
Siłownik
|
Normalnie zamknięty (NC) - powietrze do otwierania i sprężyna do zamykania;
Normalnie otwarty (NO) - powietrze do zamykania i sprężyna do otwierania;
Powietrze do powietrza (AA) - powietrze do otwierania, powietrze do zamykania.
|
Sanitarne zawory motylkowe
Zawór motylkowy sanitarny jest również nazywany higienicznym zaworem motylkowym, który jest rodzajem urządzenia do kontroli przepływu, używanym do uruchamiania lub zatrzymywania przepływu płynu przez odcinek rury.
Zawory motylkowe sanitarne stosowane są w:
Zawory motylkowe sanitarne Donjoy są szeroko stosowane w przemyśle chemicznym, naftowym, metalurgicznym, wodno-kanalizacyjnym, spożywczym, biofarmaceutycznym i chemicznym；
Zawór motylkowy ze stali nierdzewnej Donjoy, armatura sanitarna to produkty wysokiej jakości, mogą być używane w przemyśle mleczarskim, farmaceutycznym, piwowarskim, napojów, oleju jadalnego i innych gałęziach przemysłu, aby spełnić ich profesjonalne wymagania.
Zalety sanitarnych zaworów motylkowych Donjoy:
Sanitarny zawór motylkowy Donjoy ma wiele zalet, takich jak zdejmowane połączenie, prosta konstrukcja i łatwa konserwacja;
Gumowe uszczelki i tarcze zaworów motylkowych Donjoy to elementy wysokiej jakości, zapewniające wydajność użytkowania i żywotność; Zawory Donjoy mogą dostarczać korpusy zaworów i materiały tarczowe, takie jak AISI 304 lub AISI 316L, materiały 304L i 316, zawory zautomatyzowane lub obsługiwane ręcznie zgodnie z Państwa wymaganiami.
Zastosowanie:
DONJOY to sanitarny pneumatyczny siłownik zaworu motylkowego z końcówkami spawanymi doczołowo, który jest szeroko stosowany w systemach rurociągów procesowych do izolacji i kontroli. zawór motylkowy działa automatycznie.
Specyfikacja:
Dostępne rozmiary: od 1/2" do 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Materiał: Korpus zaworu i materiał tarczy mogą być AISI 304 lub AISI 316L, materiały 304L i 316 są dostępne na życzenie.
Maks. ciśnienie robocze: 145psi (10bar) dla DN25/1"-DN100/4"; 116psi (8bar) dla DN125/5"-DN150/6"; 73psi (5bar) dla DN200/8"-DN300/12".
Obsługa: Siłownik pionowy SS304, typ NC (normalnie zamknięty) / NO (normalnie otwarty) / AA (powietrze do powietrza) do wyboru.
Ciśnienie zasilania powietrzem: 70-116psi (5-8bar)
Zakres temperatur: 14 ~ 248°F (-10 ~ 120°C) z uszczelką EPDM, -58 ~ 356°F (-50 ~ +180°C) z uszczelką VMQ (Silikon).
Połączenia końcowe: spawane doczołowo / spawane doczołowo.
Obróbka powierzchni: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin jest domyślne.
Opcje:
Korpus zaworu i materiał tarczy mogą być AISI 304 lub AISI 316L, materiały 304L i 316 są dostępne na życzenie. Uszczelka i uszczelka mogą być EPDM, VMQ (Silikon) lub Viton (FPM), wszystkie zgodne z FDA 21CFR177.2600.
Połączenie końcowe może być spawane doczołowo, sanitarnym tri-clampem, gwintowane, kołnierzowe, I-line lub inne na życzenie.
Uchwyty: 4-pozycyjny uchwyt pociągowy; uchwyt wielopozycyjny z plastikową osłoną lub w czystej stali nierdzewnej.
Siłowniki do automatycznej pracy:
pneumatyczny siłownik ze stali nierdzewnej (typ pionowy), pneumatyczny siłownik aluminiowy (typ poziomy) i siłownik elektryczny.
Obsługa NC: normalnie zamknięty (awaria zamknięta)---powietrze do otwierania, sprężyna do zamykania
Obsługa NO: normalnie otwarty (awaria otwarta)---powietrze do zamykania, sprężyna do otwierania
Obsługa AA: podwójnego działania---powietrze do otwierania, powietrze do zamykania
- Inteligentne sterowanie zaworem: czujnik położenia, kontroler C-top, kontroler C-top (AS-I)
- Normy: DIN, 3A, SMS, ISO / IDF, BS / RJT i ASME / BPE
