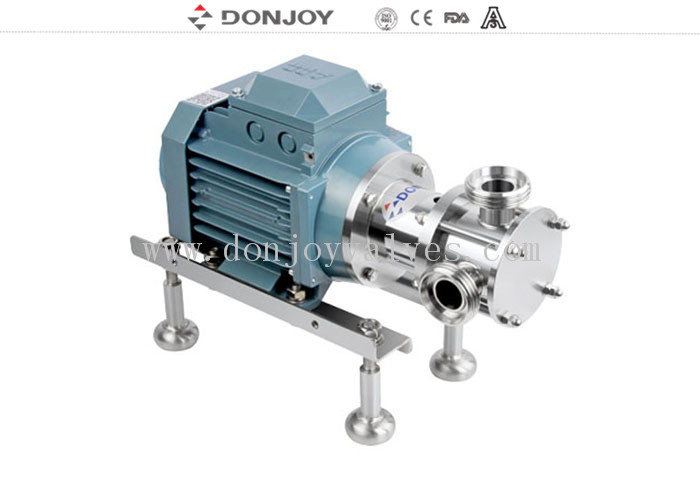

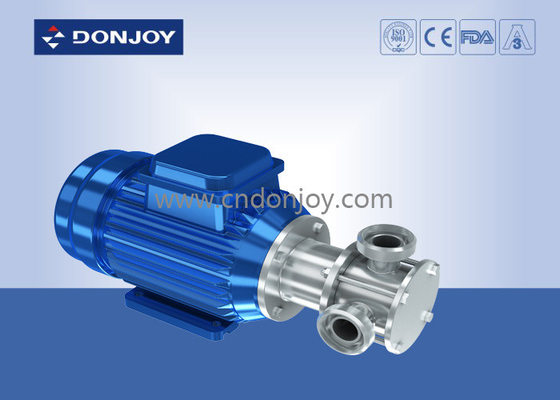

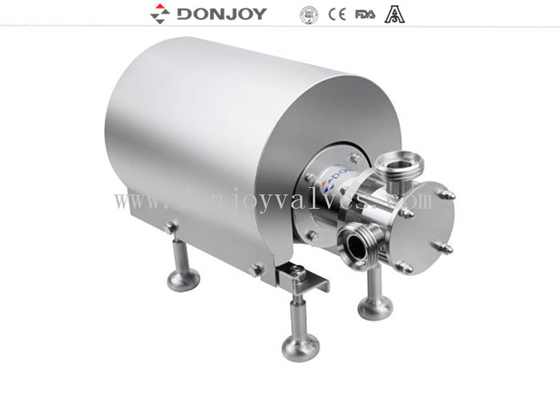

Sanitarna pompa elastyczna wirnikowa wysokiej czystości 316L - seria RX
Opis
Pompa elastyczna wirnikowa RX
Może osiągnąć obrót zgodny z ruchem wskazówek zegara i przeciwny do ruchu wskazówek zegara.
Może zasysać i transportować ciecz, gdy poziom cieczy jest niższy niż wlot pompymaks. 5M
Pompa jest przeznaczona do transportu i przesyłania mediów o niskiej i wysokiej lepkości orazmateriałów zawierających cząstki lub gazy
Specyfikacje
|
Nazwa produktu:
|
Sanitarna pompa elastyczna wirnikowa wysokiej czystości 316L - seria RX
|
|
Materiał korpusu pompy:
|
SS304/SS316L/1.4301/1.4404
|
|
Materiał uszczelnienia:
|
EPDM (Standard, zatwierdzone przez FDA) FPM(Viton) i NBR
|
|
Maks. przepływ:
|
20m3/h
|
|
Maks. wysokość podnoszenia:
|
80H(m)
|
|
Maks. ciśnienie robocze:
|
4 bary
|
|
Maks. praca Temperatura:
|
80 °C
|
|
Uszczelnienie mechaniczne:
|
SIC/SiC/EPDM(Standard), C/SIC, TC/TC
|
|
Typ uszczelnienia:
|
Flpodwójne uszczelnienie mechaniczne/pojedyncze uszczelnienie mechaniczne (standard)
|
|
Moc silnika:
|
0,5 kW, 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW, 3,0 kW,
|
|
Napięcie:
|
110V, 220V, 380V
|
|
Silnik:
|
ABB/krajowy/SIEMENS
|
|
Częstotliwość silnika:
|
50HZ, 60HZ
|
|
Obróbka powierzchni:
|
Ra≤0,6μm, EP=Ra0,4μm
|
|
Model:
|
RX
|
|
Dostępne połączenie:
|
Tri-Clamp, gwint, kołnierz
|
|
Dostępny standard:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Obsługa:
|
Elektryczna
|
|
Opcja niskiego rozładowania:
|
Niskie rozładowanie/zawór membranowy/zawór kulowy/zawór motylkowy
|
|
Certyfikat:
|
3-A-02-11 NR 1759, FDA 177.2600 CE-MD/06-42 NR 705201402401-00
|
|
Zakres zastosowania:
|
Mleczarstwo, żywność, napoje, farmacja, kosmetyki itp.
|
|
Materiały wirnika
|
NBR, EPDM, VITON
|
|
Szczegóły dotyczące opakowania:
|
Skrzynia ze sklejki lub dostosowana do potrzeb klienta. Lub zgodnie z życzeniem klienta.
|
|
Szczegóły dostawy:
|
Zazwyczaj w ciągu 20 dni od otrzymania zaliczki T/T.
|

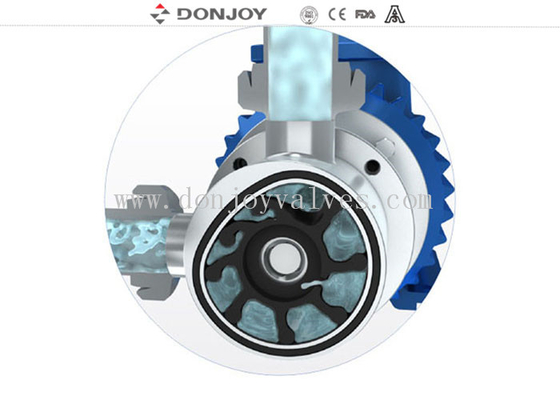

Zasada działania
1. Na wlocie pompy, ze względu na wewnętrzną mimośrodową strukturę statora pompy, powstanie częściowa próżnia między łopatkami elastycznego wirnika, gdy objętość wzrośnie. Powstałe w ten sposób ssanie wciągnie ciecz do komory pompy.
2. Obrotowy wirnik przenosi ciecz od wlotu do wylotu. Na tym etapie przestrzeń między łopatkami jest w zasadzie stała. Szczelina między łopatkami pozwala na przejście dużych cząstek stałych przez pompę bez uszkodzenia cieczy.

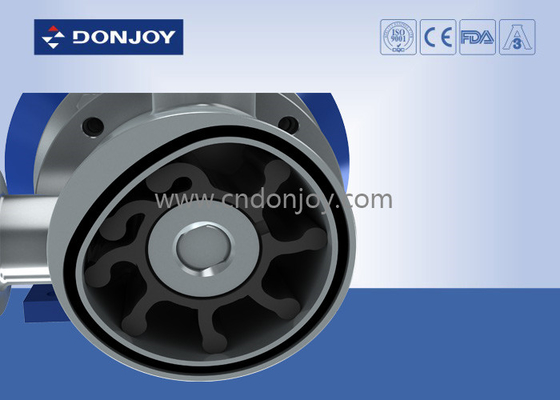

3. Wirnik styka się z płaską częścią mimośrodowej powierzchni wewnętrznej w statore pompy. Gdy wirnik jest zgięty, objętość między łopatkami będzie zmniejszana w sposób ciągły i równomierny z pompy.
Zaawansowana konstrukcja, prosta konstrukcja

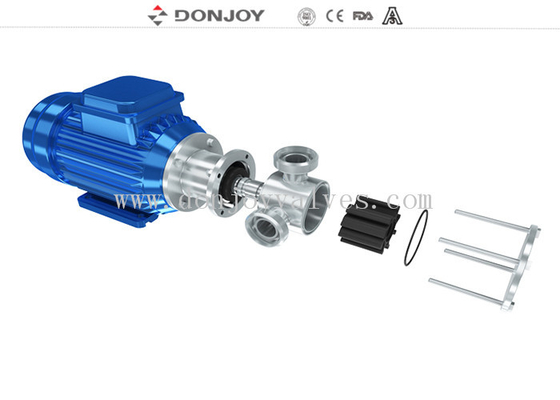

Konserwacja jest prosta i ekonomiczna. Pokrywa pompy jest mocowana za pomocą czterech nakrętek blokujących. Podczas konserwacji wirnika i uszczelnienia wału pompy wystarczy odkręcić nakrętki.
Cechy techniczne:
Maks. przepływ: 8m3/h
Maks. ciśnienie: 4 bary
Maks. ssanie: 5 M
Maks. temperatura: 80°C
Obróbka powierzchni: Ra≤0,6μm, EP=Ra0,4μm
Materiały:
• Korpus i wentylator: AISI 316L
• Uszczelka: EPDM (odpowiednia do żywności)
• Mechaniczne uszczelnienie wału
Zastosowanie RX w przemyśle spożywczym
Higiena ma ogromne znaczenie w przetwarzaniu żywności i produktów mlecznych. RX jest zaprojektowany ze stali nierdzewnej polerowanej i wirnika klasy spożywczej lub mlecznej, aby spełnić rygorystyczne wymagania higieniczne. Sanitarny RX ze stali nierdzewnej jest łatwy do czyszczenia, wykorzystuje uszczelnienie wału bez rowków, które nie powoduje osadzania się cieczy, a użyty materiał wirnika został przetestowany i zatwierdzony. i jest certyfikowany zgodnie z przepisami FDA. Typowe produkty odpowiednie do dostarczania przez pompę, w tym: mleko, mleko odtłuszczone, śmietana, twaróg, jogurt, serwatka, grudki, syrop, przyprawy, żelatyna, miód, dżem, maść, żywność konserwowa, napoje, wino, piwo, sok owocowy i przyprawy.
Zastosowanie RX w przemyśle
Elastyczna pompa wirnikowa RX może być również stosowana w sytuacjach bez wymagań sanitarnych, jednak nadal jest to główna pompa ze stali nierdzewnej. Pompa ze stali nierdzewnej RX jest szczególnie odpowiednia do transportu cieczy kwaśnych, glin, dodatków do betonu, detergentów, barwników, chemikaliów do obróbki filmów, tuszu, a także często pompuje się kosmetyki do oczyszczania ścieków, w tym następujące produkty: mydło, szampon, detergent i krem nawilżający.
konserwacja

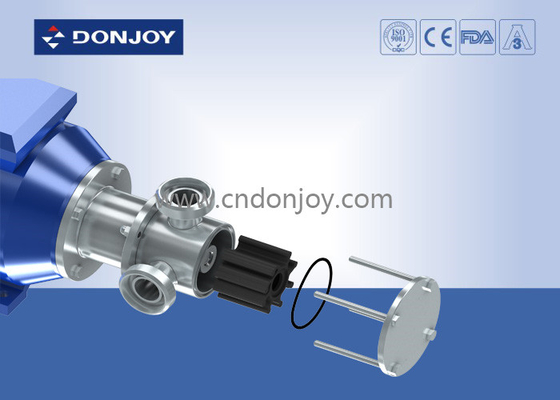

Pokrywa pompy jest mocowana za pomocą czterech nakrętek blokujących. Wystarczy zdemontować pokrywę pompy, gdy wirnik i uszczelnienie wału zostaną całkowicie zregenerowane, co sprawia, że pompa jest bardzo praktyczna, a przestoje zostaną skrócone
Tabela wyboru
Rysunek
Sposób połączenia
Natężenie przepływu i wysokość podnoszenia
