Elastyczne wirniki do transportu cieczy, SS316L, pompy wysokiej czystości

Elastyczna pompa z wirnikiem EPDM RX / Elastyczne rozwiązanie do transportu cieczy z materiałów SS316L

Opis

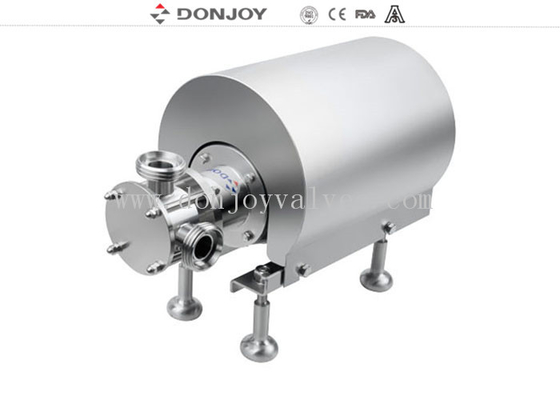

Elastyczna pompa z wirnikiem RX

Może osiągać obroty zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara.

Może pobierać i przetłaczać ciecz, gdy poziom cieczy jest niższy niż wlot pompy.maks. 5M

Pompa jest przeznaczona do transportu i przetłaczania mediów o niskiej i wysokiej lepkości orazmateriałów zawierających cząstki stałe lub gazy

Specyfikacje

Zasada działania

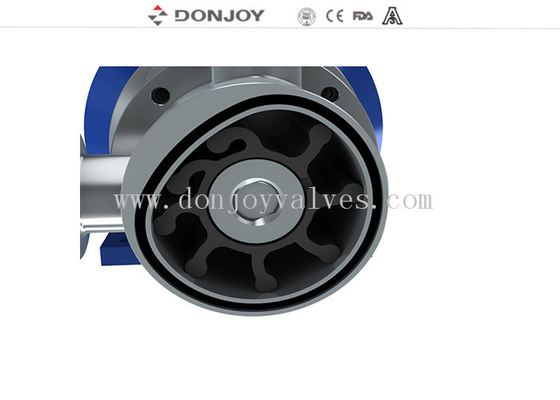

1. Na wlocie pompy, ze względu na wewnętrzną ekscentryczną konstrukcję stojana pompy, powstaje częściowa próżnia między łopatkami elastycznego wirnika, gdy objętość wzrasta. Powstałe w wyniku tego ssanie zasysa ciecz do komory pompy.

2. Obracający się wirnik przenosi ciecz od wlotu do wylotu. Na tym etapie przestrzeń między łopatkami jest faktycznie stała. Szczelina między łopatkami pozwala na przejście dużych cząstek stałych przez pompę bez uszkodzenia cieczy.

3. Wirnik styka się z płaską częścią ekscentrycznej powierzchni wewnętrznej w stojanie pompy. Gdy wirnik jest zgięty, objętość między łopatkami zmniejsza się w sposób ciągły i równomierny od pompy.

Zaawansowana konstrukcja, prosta budowa

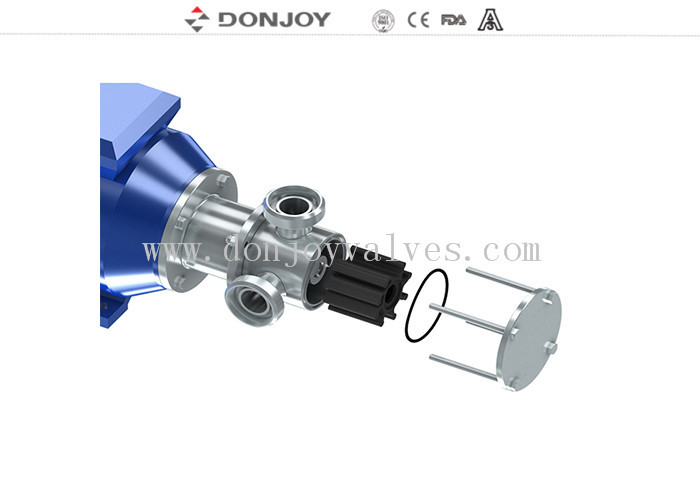

Konserwacja jest prosta i ekonomiczna. Pokrywa pompy jest mocowana za pomocą czterech nakrętek blokujących. Podczas konserwacji wirnika i uszczelnienia wału pompy wystarczy odkręcić nakrętki.

Uszczelnienie mechaniczne:

Stosujemy pojedyncze uszczelnienie mechaniczne, powierzchnia uszczelniająca to ceramika węglowo-metalowa, żywotność jest wydłużona. W zastosowaniach spożywczych i sanitarnych uszczelnienia mechaniczne są zaprojektowane tak, aby można je było łatwo czyścić i unikać rowków, w których mogą tworzyć się osady z cieczy.

Materiały:

• Korpus i wentylator: AISI 316L

• Uszczelka: EPDM (nadaje się do żywności)
• Uszczelnienie wału mechanicznego

Zastosowanie sanitarne RX

Higiena ma kluczowe znaczenie w przetwórstwie żywności i produktów mlecznych. RX jest zaprojektowany z polerowanej stali nierdzewnej i wirnika klasy spożywczej lub mlecznej, aby spełnić rygorystyczne wymagania higieniczne. Sanitarna pompa RX ze stali nierdzewnej jest łatwa do czyszczenia, wykorzystuje uszczelnienie wału bez rowków, które nie powoduje osadzania się cieczy, a zastosowany materiał wirnika został przetestowany i zatwierdzony. i jest certyfikowany zgodnie z przepisami FDA. Typowe produkty nadające się do transportu przez pompę to: mleko, mleko odtłuszczone, śmietana, twaróg, jogurt, serwatka, grudki, syrop, przyprawy, żelatyna, miód, dżem, maść, żywność w puszkach, napoje, wino, piwo, sok owocowy i przyprawy.

Zastosowanie przemysłowe RX

Elastyczna pompa z wirnikiem RX może być również stosowana w sytuacjach, gdy nie są wymagane wymagania sanitarne, jednak nadal jest to główna pompa ze stali nierdzewnej. Pompa ze stali nierdzewnej RX jest szczególnie odpowiednia do transportu płynów kwaśnych, glin, dodatków do betonu, detergentów, barwników, chemikaliów do przetwarzania filmów, atramentów i ścieków. Kosmetyki są również często pompowane w tym typie pompy, w tym następujące produkty: mydło, szampon, detergent i balsam nawilżający.

Tabela doboru

Rysunek

Sposób połączenia

Przepływ i podnoszenie
