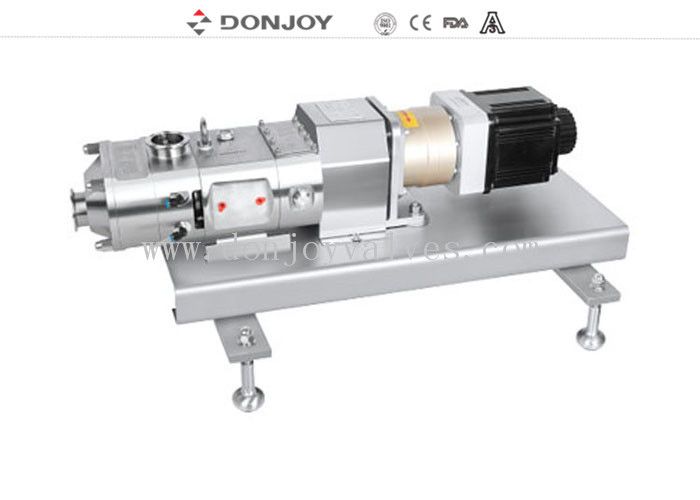

Pompa dwuśrubowa z silnikiem serwo
Aplikacje
Pompa dwuślimakowa ma dużą zdolność samozasysania, może transportować cząstki stałe, mieszaninę gazowo-cieczową, wysoką lepkość, niską lepkość i inne materiały. Pompa może nie tylko wydobywać i transportować materiały, ale także stosować w systemach CIP i SIP, może zredukować pompy rurociągowe, zaworowe i CIP, co poprawia wydajność i obniża koszty. Ma dodatkowe cechy, których nie mają inne pompy objętościowe, takie jak brak zjawiska pulsacji, brak uszkodzeń cząstek, wysokie ciśnienie, szeroki zakres prędkości, duży zakres przepływu i tak dalej.
I używany do złożonych warunków pracy lub transportu i ekstrakcji materiałów z wysokowydajną zdolnością samozasysania i przenośnymi cząstkami stałymi, mieszaniną gaz-ciecz, wysoką lepkością, niską lepkością itp.
Dane techniczne
Nazwa produktu: |
Pompa dwuślimakowa SS Pompa dwuślimakowa do transportu i ekstrakcji materiału |
Tworzywo: |
100% stal nierdzewna, części mające kontakt z produktami 316L |
Materiał uszczelki: |
SIC / SIC / EPDM (norma, zatwierdzenie FDA) |
Maks. Przepływ: |
110 m3/godz |
Maks. ciśnienie: |
20 barów |
Maks. temperatura pracy: |
150 C |
Maks. obrót silnika: |
3500 obr./min |
Maksymalna liczba cząstek: |
23mm |
Moc silnika: |
2,2 kW, 3 kW… 22 kW |
Funkcja |
Ruchomy |
Woltaż: |
110 V, 220 V, 380 V, 440 V |
Silnik: |
ABB, SEW, 50 Hz / 60 Hz |
Obróbka powierzchniowa: |
Ra≤0,6μm, EP=Ra0,4μm |
Dostępne połączenie: |
Zacisk, gwint Spoina czołowa, kołnierz |
Dostępny standard: |
DIN, SMS, 3A, RJT, ISO/IDF |
Orzecznictwo |
3-A-02-11 NR 1759, FDA 177.2600 CE-MD/06-42 NR 705201402401-00 |
Zakres zastosowania: |
Nabiał, żywność, napoje, farmacja, kosmetyki itp |
Szczegóły dostawy: |
Zwykle w ciągu 20 dni od otrzymania zaliczki T/T. |

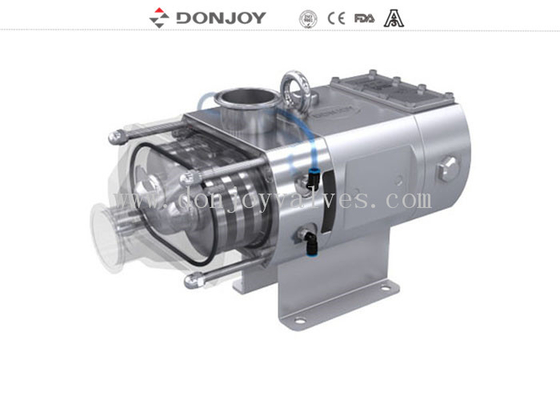

Konstrukcja uszczelnienia mechanicznego pompy dwuślimakowej
1. Pojedyncze uszczelnienie mechaniczne
2. Podwójne uszczelnienie mechaniczne
Materiały: SIC/SIC/EPD, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SICHNBR, TC/TC/EPDM, TC/TC/FKM, TC/TC/HNBR
Pompa dwuślimakowa do konfiguracji czyszczenia CIP i podawania mediów
Dzięki dużej zdolności samozasysania pompy śrubowe serii LG mogą dostarczać medium o wysokiej i niskiej lepkości, a także funkcje ekstrakcji i czyszczenia cieczy ciekłej. Wybór pompy śrubowej LG Serice pomoże Ci ograniczyć użycie dedykowanej pompy i systemu sterowania zaworami CIP, co obniży koszty.
Projekt
1. transport i wydobycie materiałów
2. ubiegać się o systemy CIP i SIP
3. brak zjawiska impulsu, brak uszkodzeń cząstek
4. wysokie ciśnienie, zakres prędkości, duży zakres przepływu i tak dalej
Elastyczne rozwiązanie dla dwóch kierunków, odwracalne, wysokie ciśnienie, wysoka lepkość, duże cząstki, bez impulsów, dostarczanie cieczy.
Wybierz odpowiedni rozstaw śrub dla swojego procesu
Opcja 1: Duży rozstaw śrub, duże natężenie przepływu, Może dostarczać większe cząstki, ale ciśnienie będzie niższe w porównaniu z małą śrubą dystansową
Opcja 2: Mały odstęp między ślimakami, mniejsze natężenie przepływu, ale wyższe ciśnienie, cząstki, które można transportować, będą również mniejsze.
Połączenie POMPY dwuślimakowej
1 pompa śrubowa LG-R (wlot i wylot pionowy z poziomem)
2. Pompa śrubowa LG-L (wlot i wylot poziomy z poziomem)
3. Pompa śrubowa + płaszcz grzewczy
4. Pompa śrubowa z silnikiem o zmiennej częstotliwości
5. Pompa śrubowa podłączona bezpośrednio do silnika
6.Przykręcić pompę z całą pokrywą
7.Przykręcić pompę z całą pokrywą
8.Pompa śrubowa z przyłączem do mieszania materiału
9.Pompa śrubowa z zewnętrznym systemem zabezpieczającym
10.Pompa śrubowa ze zbiornikiem kołnierzowym
11.Mechaniczna pompa śrubowa z bezstopniową regulacją prędkości
12. Pompa śrubowa z wózkiem i konsolą
13. Pompa śrubowa zmniejszająca prędkość silnika serwo
Cechy
1. Ciśnienie do 300 ps (20 barów)
2. Specjalna nakrętka zabezpieczająca przeznaczona do przedłużania podnoszenia serwisowego
3. W obszarze kontaktu z medium nie ma łożysk ani śrub
4. Wał o dużej średnicy 17-4PH zapewnia większą wytrzymałość i sztywność. Pomagają zredukować wibracje i wydłużyć unoszenie uszczelki
5. Łożyska igiełkowe o dużej precyzji i dużej wytrzymałości.
6. Łożyska smarowane olejem mogą być smarowane w forwarderach w całym zakresie prędkości, temperatury i ciśnienia
Tabela wyboru
Przyłącze wlotu/wylotu pompy Stadanrd
Połączenie :Zacisk, gwint, kołnierz aseptyczny, typ nakrętki, zbiornik kołnierzowy
Standardowe:DIN11851, DN11864, SMS, ISO, IDF, RJT, kołnierz,...
A jeśli potrzebujesz więcej, skontaktuj się z nami.
Wykres danych wymiarowych
