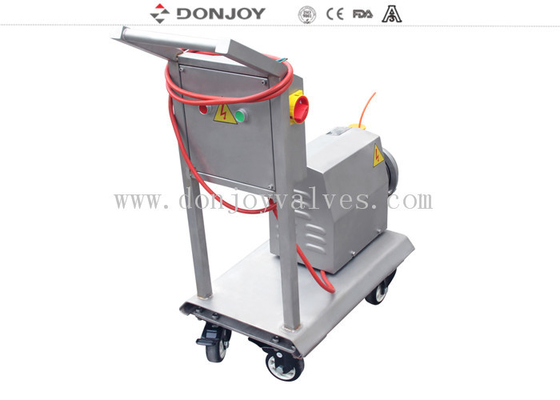

8-metrowa pompa samozasysająca / pompy CIP o wysokiej czystości
Rozwiązanie dla wysokiej wydajności, niskiego poziomu hałasu, dużego ssania, prostej konserwacji, wysokiej czystości
Różne zastosowania dla serii CIP
Doskonała zdolność samozasysania do 8 metrów, podciśnienie może wynosić -0,8 bara
Rozwiązanie CIP
Opróżnianie zbiornika
Niski poziom cieczy może być zasysany na 8 metrów
Specyfikacje
|
Nazwa produktu:
|
Pompa CIP / Pompa powrotna
|
|
Materiał korpusu:
|
SS304 / SS316L / 1.4301 / 1.4404
|
|
Materiał uszczelnienia:
|
EPDM (Standard, zatwierdzony przez FDA) FPM (Viton) i NBR
|
|
Maks. przepływ:
|
35 m3/h
|
|
Maks. prędkość:
|
3600 min-1
|
| Maks. obroty: |
1750 obr./min |
| Maks. wysokość ssania |
8m / 22 stopy |
|
Maks. podnoszenie:
|
42H(m)
|
|
Maks. ciśnienie robocze:
|
4,2 bara
|
|
Maks. praca
Temperatura:
|
120 °C
|
|
Uszczelnienie mechaniczne:
|
C / SIC / EPDM
|
|
Silnik:
|
ABB / krajowy
|
|
Częstotliwość silnika:
|
50 Hz, 60 Hz
|
|
Dostępne połączenie:
|
Tri-Clamp, gwint, kołnierz
|
|
Dostępny standard:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Obsługiwane:
|
Elektryczne
|
|
Opcja niskiego rozładunku:
|
Niski rozładunek / zawór membranowy / zawór kulowy / zawór motylkowy
|
|
Zakres zastosowania:
|
Nabiał, żywność, napoje, farmacja, kosmetyki itp.
|
Zastosowania
1. Pompa ta jest sanitarną pompą samozasysającą o konstrukcji bocznej, nadaje się do przetwórstwa spożywczego, farmaceutycznego i przemysłu chemicznego.
2. Jest specjalnie zaprojektowana do pompowania materiałów zawierających powietrze lub gaz, a także może być używana do ssania podciśnieniowego z wstępnym zalaniem, jak również z urządzeniami filtracyjnymi.
3. Może być używana do wina, oleju, syropów, produktów lotnych, takich jak alkohol, i innych rozpuszczalników lub z produktami o temperaturach bliskich punktu wrzenia. Jednak głównym zastosowaniem tej pompy jest odzysk CIP.
Zasady działania

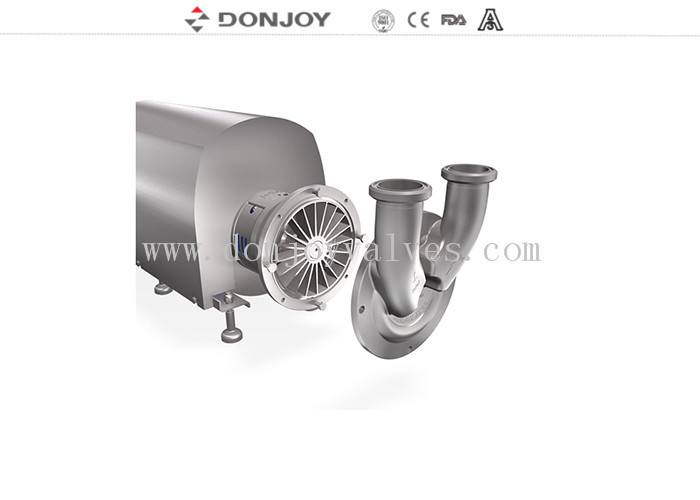

1. Wirnik znajduje się między korpusem wlotowym a obudową Venturiego i obraca się wraz z wałem pompy.
2. Obrót wirnika i układ kanału bocznego tworzą podciśnienie w korpusie wlotowym.
3. Co generuje siłę ssania pompy. Jednocześnie płyn otrzymuje energię w postaci energii kinetycznej i energii ciśnienia, co przepycha go przez obudowę wirnika.
Konstrukcja i cechy
1. Pokrywa silnika wykonana z blachy formowanej na zimno
2. Korpus wlotowy i wirnik ze stali nierdzewnej odlewane metodą precyzyjnego odlewania
3. Uszczelnienie mechaniczne zapobiega kontaktowi sprężyny z pompowanym płynem.
4. Wspornik ze stali nierdzewnej
5. Wykończenie powierzchni: piaskowanie
6. Połączenie: Gwintowane/ Zaciskowe / Nakrętka /, DIN11864 Aseptyczne, KF
7. Standard: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
System uszczelnienia mechanicznego:
Uszczelnienie mechaniczne pompy samozasysającej serii Donjoy DJ-CIP jest badane i rozwijane we współpracy ze znaną europejską szwedzką firmą. Uszczelnienie mechaniczne jest zaprojektowane z równoważeniem ciśnienia i bardzo długą żywotnością, można je łatwo demontować i konserwować bez specjalnych narzędzi. Czystość sanitarna jest zgodna z normami EU EHEDG, USA 3-A-02-11, FDA1772600 i innymi. Posiada wiele konfiguracji
Uszczelnienie mechaniczne (standardowe): C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM, TC/TC/EPDM, TC/TC/FKM..
Specyfikacje techniczne
- Maks. przepływ: 30m³/h / 132GPM
- Maks. podnoszenie: 30 H(M)
- Maks. ciśnienie: 3 bary / 43 PSI
- Maks. temperatura pracy: 120°C / 248°F
- Maks. obroty: 1750 min
- Maks. wysokość ssania: 8M / 22ft
- Tabela doboru pomp samozasysających serii CIP U
Karta danych pompy samozasysającej serii CIP U
Przewaga konkurencyjna
„DONJOY jest jedyną firmą, która uzyskała dziewięć serii produktów od amerykańskiej organizacji certyfikującej 3A w dziedzinie azjatyckich pomp i zaworów sanitarnych.”
