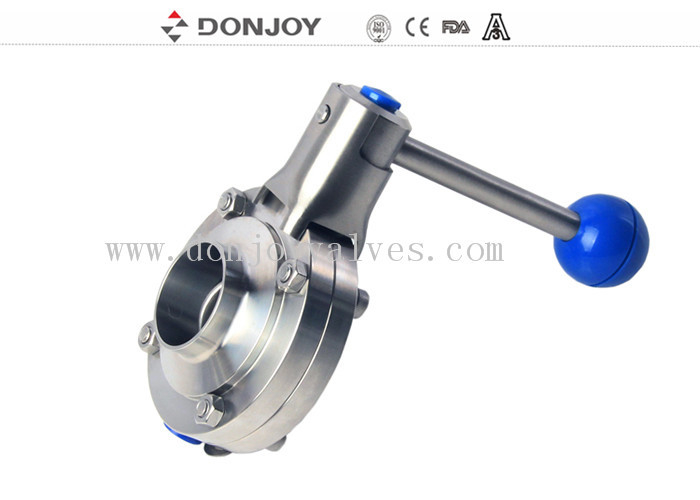

DONJOY Ręczna napowietrzająca zawór motylkowy ze stali nierdzewnej, spawany doczołowo, uchwyt pociągany, uszczelka EPDM, 10 bar
Specyfikacje techniczne
Maks. ciśnienie: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. ciśnienie: 0.2Bar
Temperatura pracy: -10°C do +120 stopni (EPDM)
Szczelina 0,5-2 mm między tarczą a uszczelnieniem
Specyfikacje
|
Nazwa produktu:
|
Zawór motylkowy napowietrzający
|
|
Materiał korpusu zaworu:
|
SS304/316L
|
|
Materiał uszczelnienia:
|
EPDM (standard) FPM/SILICON/NBR, FDA177.2600
|
|
Maks. ciśnienie robocze:
|
10Bar
|
|
Maks. temperatura robocza:
|
120 stopni C
|
|
Dostępne rozmiary:
|
DN10-DN300, 1/2"-12"
|
|
Dostępne połączenia:
|
Zaciskowe/spawane/gwintowane/specjalne połączenia
|
|
Dostępne standardy:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Obsługa:
|
Ręczna, pneumatyczna, elektryczna
|
|
Zastosowanie uchwytu:
|
Uchwyt dwupozycyjny, uchwyt trzypozycyjny, uchwyt pociągany czteropozycyjny, wielopozycyjny uchwyt plastikowy i wielopozycyjny
uchwyt ze stali nierdzewnej
|
|
Sterowanie:
|
Inteligentny pozycjoner zaworu / sterowanie C-TOP / czujnik położenia
|
|
Certyfikat:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
|
Zakres zastosowania:
|
Przemysł mleczarski, spożywczy, napojów, farmaceutyczny, kosmetyczny itp.
|
|
Model plastikowego uchwytu wielopozycyjnego:
|
NR VSB04 / NR VSB06 / NR VSB08
|
|
Instalacja uchwytu:
|
Po jednej stronie zaworu
|
Rysunek
Projekt i cechy
Kompaktowa i solidna konstrukcja
Dostępne rozmiary DN25-DN300 (1/2"-12")
Uchwyt wielopozycyjny jest odpowiedni do DN100/4"
Uchwyt pociągany jest odpowiedni do DN25-DN300 (1/2"-12")
PED97/23EC
FDA.177.2600
Korpus zaworu może być wymienny z dowolnym rodzajem połączenia
Połączenie
Zaciskowe, spawane i gwintowane itp.
Zastosowanie
Stosowany w przemyśle spożywczym, farmaceutycznym i chemicznym.
Zasady działania
Może być obsługiwany automatycznie za pomocą siłownika lub ręcznie za pomocą uchwytu
Uchwyt blokuje zawór w pozycji OTWARTEJ lub ZAMKNIĘTEJ, oczywiście dostępne są inne pozycje.
Siłownik popycha tłok ruchu osiowego o 90 stopni, dzięki czemu steruje zaworem motylkowym.
Różne uchwyty
1. Uchwyt pociągany
2, Uchwyt wielopozycyjny (niebieski plastik)
3. Uchwyt wielopozycyjny (stal nierdzewna) z możliwością blokady
Szczegóły pakowania
Folia bąbelkowa dla każdego zaworu.
Opakowanie zewnętrzne to karton lub skrzynie ze sklejki.
Lub zgodnie z życzeniem klienta.
Szczegóły dostawy
Zazwyczaj w ciągu 20 dni po otrzymaniu zaliczki T/T.
Moment obrotowy (N.M)
|
DN25/1"
|
DN40/1.5"
|
DN50/2"
|
2.5"
|
DN65
|
3"
|
DN80
|
DN100/4"
|
DN125
|
DN150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
