Zawory kątowe sanitarne pneumatyczne

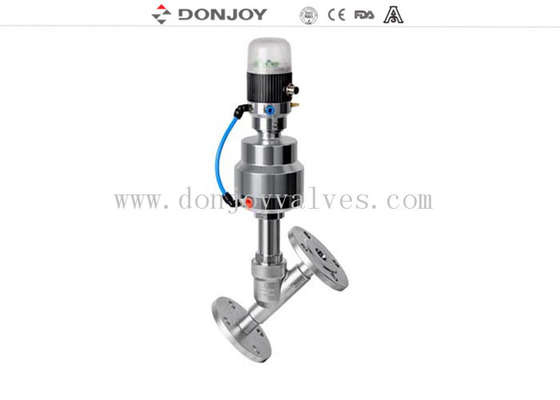

Zawór kątowy pneumatyczny z kołnierzem ze stali nierdzewnej SS316L, obsługiwany przez 2 tłoki, z zakończeniem kołnierzowym

Szczegóły:

Zawór kątowy

Połączenie:  Kołnierz

Standard: DIN, JIS, AISI...Specyfikacje:

Nazwa produktu:

1.

Ręczna: Plastikowe pokrętło, Pokrętło ze stali nierdzewnej, Pokrętło precyzyjnej regulacji2.

Pneumatyczna: Siłowniki z tworzywa sztucznego i stali nierdzewnej3.

Głowica sterująca: 1.1 Pozycjoner zaworu Kontroler procesowy (Można wybrać 4-20mA, 0-10V), komunikacja magistrali Device NET                          1.2 C-Top, Mini C-Top: Informacja zwrotna o pozycji (Można wyświetlić w pozycji (Zielony) i wyłączony (Czerwony), Wbudowany zawór elektromagnetyczny, Naciśnij z systemem PLC, aby automatycznie sterować, DC24V

                         1.3 Czujnik położenia (PNP, NPN)

                         1.4 Z regulatorem położenia zaworu : Ta konstrukcja z funkcją regulacji położenia zaworu, a w porównaniu z pozycjonerem zaworu, ten regulator ma przewagę kosztową, ale nie może realizować kontroli przepływu w czasie rzeczywistym, tylko poprzez ręczne położenie zaworu, aby zrealizować kontrolę przepływu.

Zastosowania:

Maszyny do napełniania piwem i napojami

Druk i farbowanie tekstyliów

Przemysł gazowy
Farmacja i sprzęt medyczny
Przemysł chemiczny
Dezynfekcja
Sprzęt do spieniania
Utylizacja wody/ścieków
Zasady działania

1. Zawory kątowe są obsługiwane automatycznie przez siłownik pneumatyczny jednostronnego lub dwustronnego działania. Poprzez doprowadzenie sprężonego powietrza, wał jest przesuwany, aby umieścić zawór w pozycji „otwartej” lub „zamkniętej”.

2. Obrót siłownika pneumatycznego o 180 stopni w celu realizacji zamiany normalnie otwartych i normalnie zamkniętych.

Zalety

1. Brak martwego kąta, brak retencji, aby spełnić wymagania wszelkiego rodzaju higieny.

2. Zalety: Trzpień bez śrub, bez ryzyka uszkodzenia innego sprzętu z powodu wypadnięcia śrub;

3. Zawór nie ma martwego kąta, nie trzeba brać pod uwagę powstałego kąta z powodu złożonej struktury.

4. Temperatura: maksymalna temperatura do 200 (w zależności od rodzaju uszczelnienia)

5. Uszczelnienie: elastyczna konstrukcja uszczelnienia wału, wbudowana konstrukcja trzpienia.

Rysunek

Krzywa regulacji

Cele konkurencyjne

Wizją Donjoy jest stanie się wiodącym dostawcą w dziedzinie kontroli przepływu, wysokiej czystości zaworów sanitarnych i pomp, z zaawansowaną technologią i doskonałą jakością.
