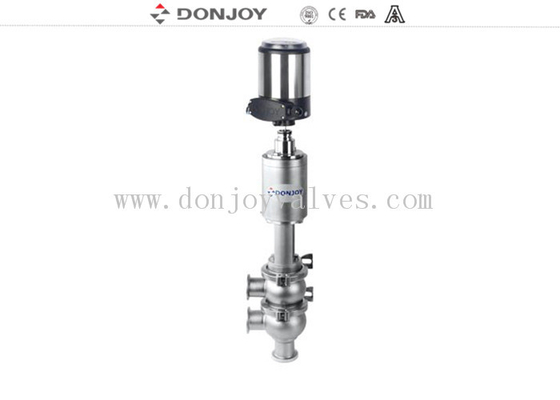

Zawór odwracający z siedziskiem sanitarnym DONJOY TL Typ 316L z głowicą sterującą

Zawór trójdrożny sanitarny 316L typu TL z głowicą sterującą

Specyfikacja

Zastosowanie

● pneumatyczny zawór trójdrożny z jednostką sterującą to higieniczny zawór pneumatyczny z pojedynczym gniazdem, który jest szeroko stosowany w przemyśle spożywczym, produkcji napojów oraz w przemyśle farmaceutycznym i chemicznym.
● Zawór gniazdowy jest automatycznie obsługiwany przez pojedyncze lub podwójne siłowniki pneumatyczne ze sprężonym powietrzem, aby popchnąć trzpień w celu ustawienia zaworu w pozycji otwartej lub zamkniętej.
● Siłowniki jednostronnego działania obracają się o 180 stopni, aby uzyskać zawór normalnie otwarty i normalnie zamknięty.

Specyfikacje techniczne

● Rozmiar: DN25 / 1 "do DN100 / 4"
● Temperatura: 130 ℃
● Ciśnienie: 10 bar
● Zasilanie powietrzem: 4-7 bar
● Materiał: ASTM 304 / 1.4301,316L / 1.4404
● Uszczelnienie: EPDM, FPM, HNBR, FDA177.2600
● Obróbka: Ra <0.8μm
● Certyfikat: 3-A-53-06, PED / 97/23 / EC, FDA177.2600
Jednostka sterująca:
● Zasilanie: DC 24V ± 10%
● Jednostronnego działania (standard), dwustronnego działania (opcja)
● Funkcja sprzężenia zwrotnego pozycji zaworu
● Obsługuje sygnał analogowy (4-20mA) & wyjście elektryczne (DC24V)
● Obsługa magistrali AS-I BUS
● Obsługuje obsługę ręczną i automatyczną

Materiał
Materiał stykający się z innymi: AISI 316L / 1.4404
Materiał w pozostałej części: AISI 304
Pierścień uszczelniający: EPDM FDA 177.2600
Wykończenie powierzchni wewnętrznej: Ra ≤ 0.8μm
Wykończenie powierzchni zewnętrznej: precyzyjna obróbka CNC

Certyfikat
3A/54-02 (1580),PED/97/23/EC,FDA.177.2600, ISO

Rysunek

Połączenie korpusu zaworu

Jeśli potrzebujesz więcej informacji, skontaktuj się z nami bezpośrednio
