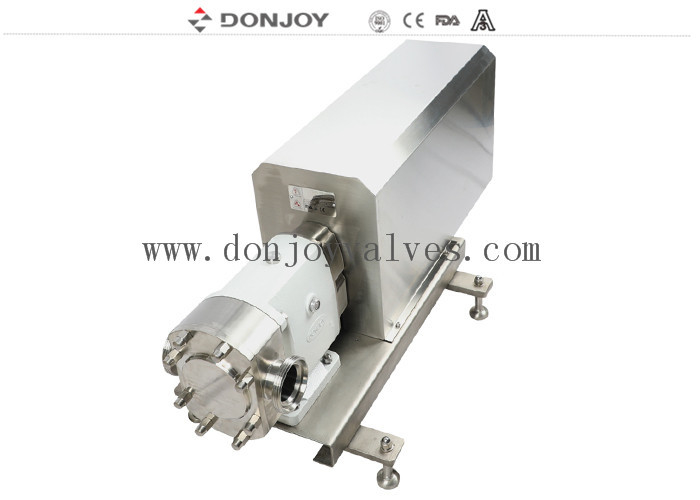

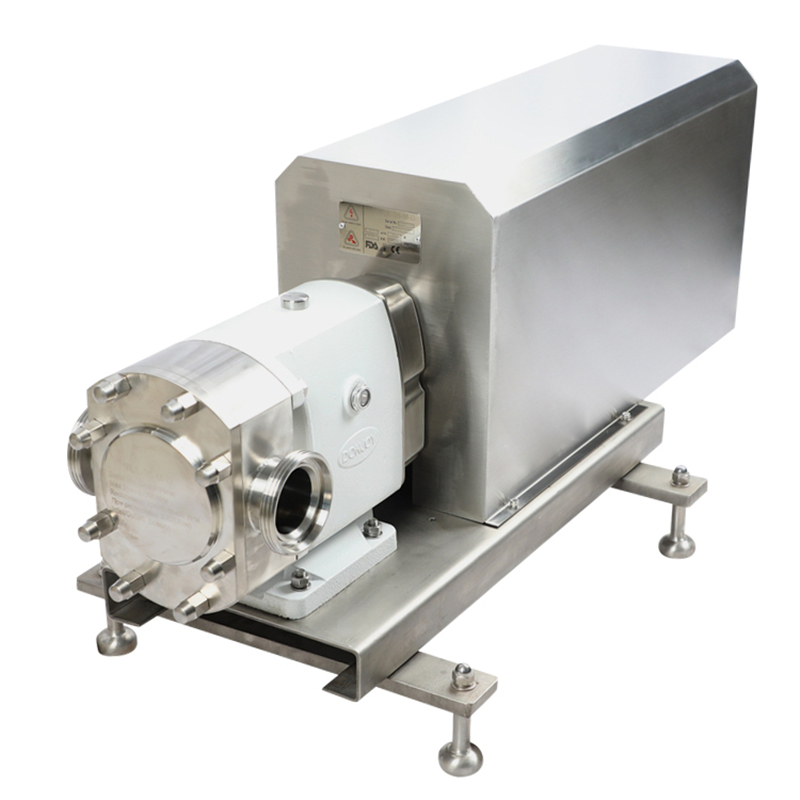

Pompa zębata TUL-20 do transferu wysokiej lepkości z osłoną silnika
Właściwości techniczne

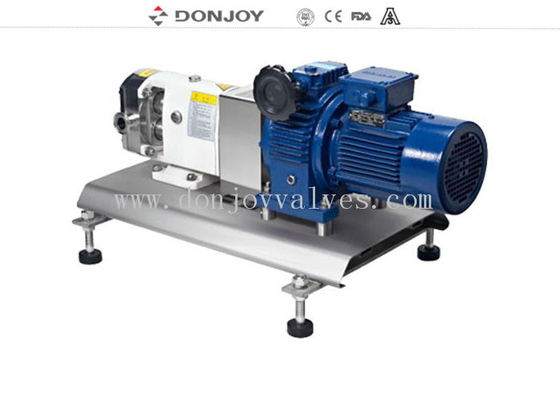

A. Ręczna bezstopniowa skrzynia biegów
B. Przetwornica częstotliwości reguluje skrzynię biegów silnika
C. Przekładnia o stałej prędkości wyjściowej
Opis
Opcje
1. Uszczelnienie mechaniczne: SIC / SICE / EPDM, TC / TC, EPDM
2. Pojedyncze uszczelnienie, podwójne uszczelnienie mechaniczne
3. Wirniki: wirnik 2-listkowy, wirnik 3-listkowy, wirniki motylkowe, pojedyncze wirniki motylkowe
4. Uszczelka: FPM (Viton), NBR, EPDM
5. Zawór bezpieczeństwa na przedniej pokrywie lub zewnętrzny by –pass
6. Wbudowany zawór bezpieczeństwa
7. Płaszcz grzewczy czołowy
8. Kompletny płaszcz grzewczy
9. Seria pionowa TUR lub seria pozioma TUL
10. Różne napędy i mocowania
11. Montaż na podstawie ze stali nierdzewnej
12. Połączenie: Zacisk (DIN32676,3A,ISO), Gwint (DIN,SMS,RJT,IDF), Spawanie doczołowe, Kołnierz
13. Silnik typu B5, częstotliwość 50HZ, 60HZ
14. Napięcie (V) 220-240, 360-400, 420-460, 630-690
Specyfikacje
|
Nazwa produktu:
|
Pompa zębata TUL-60 z mechaniczną regulacją ręczną silnika z silnikiem do miodu
|
|
Materiał:
|
SS304/SS316L/1.4301/1.4404
|
|
Materiał uszczelnienia:
|
SIC/SIC/EPDM (Standard, zatwierdzenie FDA)
|
|
Maks. Przepływ:
|
62m3/h / 395 GPM
|
|
Maks. ciśnienie:
|
12 bar / 174 PSI
|
|
Maks. obr.:
|
1450 obr./min
|
|
Typ wirnika:
|
2-listkowy, 3-listkowy, motylkowy, pojedynczy motylkowy
|
| Instalacja |
Może być instalowany z przetwornicą częstotliwości |
| przetwornica częstotliwości |
Opcjonalny |
|
Uszczelnienie mechaniczne:
|
SIC/SiC/EPDM (Standard)
|
|
Napięcie:
|
110V, 220V, 380V
|
|
Silnik:
|
ABB, SEW, 50 Hz / 60 Hz
|
|
Obróbka powierzchni:
|
Wewnętrzne polerowane i piaskowane na zewnątrz
|
|
Dostępne połączenie:
|
Zacisk, gwint, spawanie doczołowe, kołnierz
|
|
Dostępny standard:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Obsługiwane:
|
Elektryczne
|
|
Certyfikat:
|
3A/54-02 (1580), PED/97/23/EC,
FDA.177.2600, ISO9001/2008
|
|
Zakres zastosowania:
|
Mleczarnia, żywność, napoje, farmacja, kosmetyki itp.
|
Projekt i cechy
1. Poziomy TUL, pionowy TUR
2. Konstrukcja z gołym wałem
3. Higieniczna konstrukcja mocowania wirników
4. Sanitarne uszczelnienie mechaniczne, łatwe czyszczenie i konserwacja
5. Zastosowanie do czyszczenia CIP i sterylizacji sic
6. zgodnie ze standardem USA 3A
Zastosowania
Ta pompa jest idealna do transferu mediów lepkich i nisko-lepkich w przemyśle spożywczym, kosmetycznym i farmaceutycznym.
Zasady
1. Gdy łopatki obracają się, przestrzeń po stronie ssawnej zwiększa się, gdy jedna łopatka oddala się od drugiej, tworząc w ten sposób częściową próżnię, która wciąga płyn do komory pompy.
2. Gdy są obracane przez wały, każda łopatka jest kolejno napełniana, a płyn jest wypierany na stronę tłoczną. Małe szczeliny między łopatkami oraz między łopatkami a ścianami korpusu pompy zapewniają należyte wypełnienie przestrzeni.
3. Obudowa pompy jest całkowicie wypełniona, a płyn wydostaje się przez zęby łopatek i jest wtłaczany w ściany przestrzeni. Co przyczynia się do działania pompy.
POŁĄCZENIE WLOTU I WYLOTU POMPY
Model pompy i waga
| PModel UMP |
Moment obrotowy wału wejściowego (NM) |
Maksymalne obciążenie osiowe promieniowe (N) |
Rozmiar połączenia średnicy wewnętrznej
[mm] |
Zalecana maksymalna teoretyczna wielkość cząstek miękkich
[mm] |
Waga pompy bez obudowy [kg] |
| STUL-10 |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47.8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47.8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59.5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97.6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Krzywa pompy zębatej
Rysunek pompy zębatej
Przewaga konkurencyjna
„DONJOY jest jedyną firmą, która przeszła dziewięć serii produktów przez amerykańską organizację certyfikacji 3A w dziedzinie sanitarnych pomp i zaworów w Azji.”
