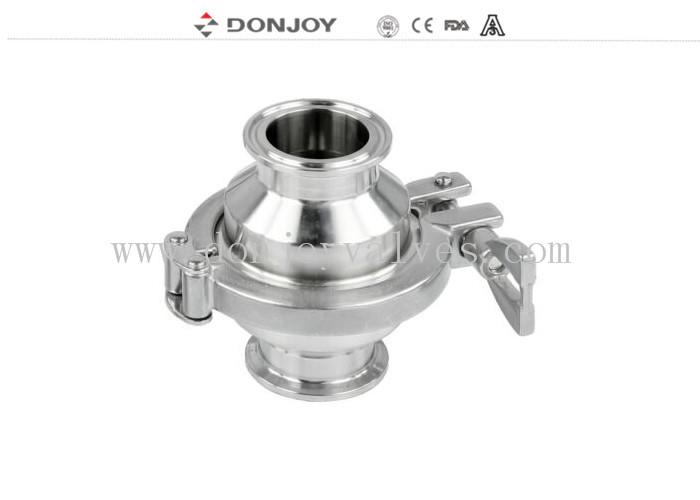

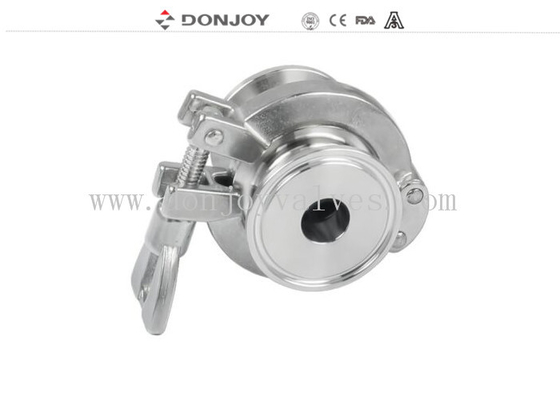

Zawory zwrotne ze stali nierdzewnej/ Zawór jednokierunkowy z końcówką tri-clamp
Szybki szczegół:
Hydrauliczne zawory zwrotne
Łatwy demontaż
Mała konstrukcja
Połączenie DIN11851 (standard)
Specyfikacja
| Nazwa produktu: |
4-calowe spawane sanitarne zawory zwrotne/Hydrauliczne zawory zwrotne SS304 |
| Materiał korpusu zaworu: |
SS304 lub SS316L |
| Materiał uszczelnienia: |
EPDM |
| Maks. ciśnienie robocze: |
10 bar |
| Ciśnienie otwarcia: |
0,1-0,3 bar |
| Maks. temperatura robocza: |
120 stopni C |
| Dostępny rozmiar: |
DN25/1" do DN100/4" |
| Dostępne połączenie: |
Gwint, Spaw, Zacisk |
| Dostępny standard: |
DIN, SMS, 3A |
| Certyfikat: |
FDA, CE |
Opcje zaworu zwrotnego
1. Połączenie: Zacisk, Spaw, Gwint
2. USZCZELNIENIE: NBR, FPM, PTEF, wszystko zgodnie z FDA177.2600
3. Standard: DIN, SMS, RJT, IDF, ISO, 3A
Rysunek
Szczegóły pakowania
Opakowanie bąbelkowe dla każdego zaworu.
Opakowanie zewnętrzne to kartony lub skrzynie ze sklejki.
Lub zgodnie z życzeniem klienta.
Zasada działania
Zawór otwiera się, gdy ciśnienie płynu przekracza ciśnienie sprężyny, gdy oba ciśnienia się wyrównują, zawór zamyka się, silniejsze ciśnienie zwrotne również zamyka zawór
Do czego służą zawory sanitarne?
Zawory sanitarne to zawory dwuportowe, które posiadają dwa oddzielne otwory na swoim korpusie. Płyn wchodzi przez jeden otwór i wychodzi z drugiego. Zawory te pomagają w aplikacjach, które wymagają przepływu cieczy tylko w jednym kierunku.
Zawory sanitarne występują w dwóch formach: poziomej i pionowej.
Zawory poziome są odpowiednie do linii poziomych, które wymagają samoodpływowych zaworów
Zawory pionowe mogą być używane zarówno w instalacjach pionowych, jak i poziomych; w zastosowaniach poziomych zawory pionowe pomagają, gdy zawory samoodpływowe nie mogą utrzymać zalewania pompy i ciągłości temperatury
W przypadku poziomych zaworów zwrotnych sprężynowych, przepływ produktu odpycha tarczę w zaworze od gniazda. Po usunięciu ciśnienia przepływu do przodu, elektropolerowana sprężyna przywróci tarczę do pierwotnej pozycji i przytrzyma ją przy gnieździe, aby utrzymać ją zamkniętą. Ciśnienie zwrotne również zmusi tarczę do pozycji zamkniętej.
Zawory zwrotne pomagają w scenariuszach, które wymagają ewakuacji rurociągów procesowych. Może to nastąpić z wielu powodów, zwłaszcza tych związanych z odzyskiwaniem produktu lub drenażem. Niektóre aplikacje mogą również wymagać napowietrzania produktów w rurociągach lub w zbiornikach, do których prowadzą. Zawory zwrotne mogą to osiągnąć.
O czym należy pamiętać podczas instalacji sanitarnego zaworu zwrotnego
– Kulowy zawór zwrotny –
W ustawieniu pionowym produkt musi przepływać od dołu do góry, aby grawitacja mogła wpychać i wypychać kulę z gniazda.W ustawieniu poziomym zakrzywiona część zaworu musi być ustawiona pionowo i pod kątem 90 stopni do rury. Zapewnia to swobodny drenaż zaworu, a kula siedzi prawidłowo.
– Tarczowy zawór zwrotny –
Tarczowe zawory zwrotne nie są samoodpływowe w ustawieniu pionowym. Dlatego, aby były samoodpływowe, muszą być w pozycji poziomej.
Tag: Zawór zwrotny, Zawór bez retencji, Zawór ze sprężyną zwrotną
