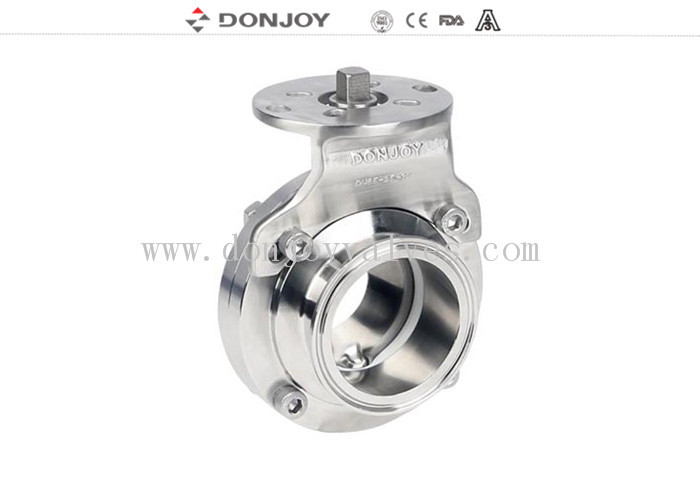

1.5 INCH wysokiej jakości zawory motylkowe ze stali nierdzewnej 316l z uchwytem ISO5211

1,5-calowe wysokiej jakości zawory motylkowe ze stali nierdzewnej z uchwytem ISO5211

Specyfikacje techniczne
Maks. ciśnienie: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. ciśnienie: 0,2Bar
Temperatura pracy: od -10°C do +120 stopni (EPDM)

Specyfikacja

Projekt i cechy
Kompaktowa i solidna konstrukcja
Dostępne rozmiary DN25-DN250 (1/2"-10")
Uchwyt wielopozycyjny jest odpowiedni do DN100/4"
Uchwyt pociągowy jest odpowiedni do DN25-DN300 (1/2"-12") PED97/23EC FDA.177.2600
Korpus zaworu może być zmieniany z dowolnym rodzajem połączenia

Połączenie
Zaciskane, spawane i gwintowane itp.
Standard: RTJ, ISO, ISO1127,IDF,INCH, SMS, DIN,BPE...
Zastosowanie: Stosowane w przemyśle spożywczym, farmaceutycznym i chemicznym.

Szczegóły pakowania
Folia bąbelkowa dla każdego zaworu.
Opakowanie zewnętrzne to karton lub skrzynie ze sklejki.
Lub zgodnie z życzeniem klienta.

Szczegóły dostawy
Zazwyczaj w ciągu 20 dni po otrzymaniu zaliczki T/T.

Moment obrotowy (N.M)

Różne uchwyty
1. Uchwyt wielopozycyjny (stal nierdzewna)
2. Uchwyt wielopozycyjny (niebieski plastik)
3. Uchwyt pociągowy
4. Uchwyt do precyzyjnej regulacji
5. Elektryczny zawór motylkowy
6. Pneumatyczny zawór motylkowy (z C-top, pozycjonerem, czujnikiem...)

Dane techniczne uchwytu

Rozmiar		L1	L2	B
DN10-DN40	0.5-1.5”	126	20.2	8
DN50	2”	133	22.2	10
DN65	2.5-3”	144	22.2	10
DN80-DN100	3.5-4”	160	22.2	11
DN125-DN150	5-6”	220	30.2	14
DN200-DN300	8-12”	284	30.2	14























Rozmiar		L1	L2	B
DN10-DN40	0.5-1.5”	164	20.2	8
DN50-DN65	2”-3”	164	22.2	10
DN80-DN100	3.5-4”	164	22.2	11



















Rozmiar		L1	L2	B
DN10-DN40	0.5-1.5”	166	20.2	8
DN50-DN65	2”-3”	166	22.2	10
DN80-DN100	3.5-4”	166	22.2	11
DN125-DN150	5”-6”	166	30.2	14
