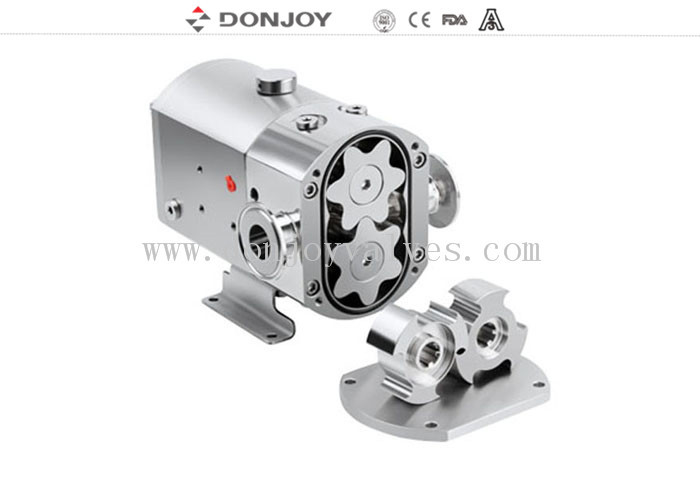

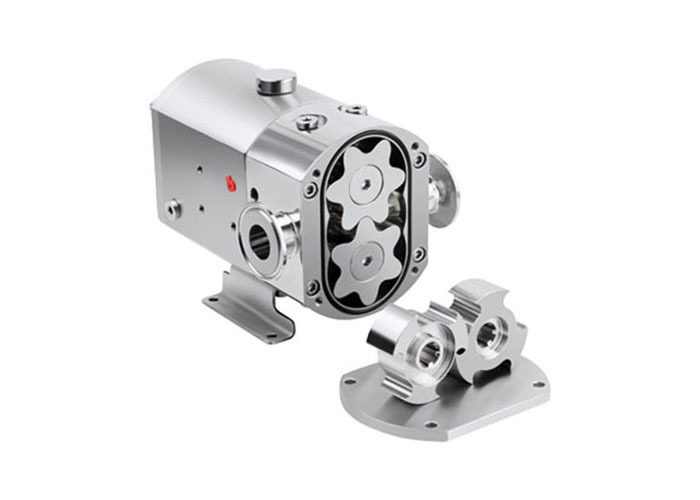

DONJOY Mini pompa rotacyjna do przenoszenia sera i serwaty jogurt
Specyfikacje
|
Nazwa produktu:
|
Pompa obrotowa o poziomym pozytywnym przemieszczeniu
|
|
Materiał:
|
Cały SS316L/1.4301/1.4404
|
|
Materiał uszczelnienia:
|
EPDM (standard, zatwierdzenie FDA)
|
|
Maksymalny przepływ:
|
3000 l/h
|
|
Max.ciśnienie:
|
12 bar/ 174 PSI
|
|
Maksymalna temperatura pracy:
|
150 C / 302 F
|
|
Max. obrót:
|
1450 obrotów
|
|
Rodzaj wirnika:
|
3 Opuszczenie wirników, 6 Opuszczenie wirnika
|
|
Zapewnienie mechaniczne:
|
SIC/SiC/EPDM (standardy)
|
|
Moc silnika:
|
00,75 kW, 1,5 kW,2.2kw,3.0kw
|
|
Opcja uszczelnienia:
|
Sanitarne pojedyncze uszczelnienie mechaniczne/
Podwójne uszczelnienie mechaniczne z systemem chłodzenia
|
|
Silnik:
|
ABB,SEW, 50 Hz / 60 Hz
|
|
Obsługa powierzchni:
|
Wnętrze wypolerowane i zewnętrzne wyleczone piaskiem
|
|
Dostępne połączenie:
|
Klempa, Włókno, spawanie, paska
|
|
Dostępna norma:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Wykorzystywane:
|
Elektyczne
|
|
Zakres zastosowania:
|
Produkty mleczne, żywność, napoje, apteka, kosmetyki itp.
|
| Struktura |
Pozostałe urządzenia i urządzenia, z wyłączeniem urządzeń i urządzeń objętych pozycją 8421 |
| Opcjonalnie |
Włókno (v) 220-240,360-400,420-460,630-690 |
Opis
Opcje
1. uszczelnienie mechaniczne: SIC / SICE / EPDM, TC / TC, EPDM
2. pojedyncza pieczęć, podwójna pieczęć mechaniczna
3. Rotory: 2 opuszczają rotor,3 Opuszczenie wirników, 6 Opuszczenie wirnika
4. Uszczelka: FPM ((Viton), NBR, EPDM
5Ściepłka cieplna końcowa
6Kompletna kurtka.
7. Pionowa seria TUR lub pozioma seria TUL
Zalety:
Prosta instalacja i demontaż
Oś i wirnik przyjmują konstrukcję połączenia spline, prostą instalację i demontaż
Dwie kierunki odwracalne, można osiągnąć tylko zmieniając kierunek obrotu silnika
Może być stosowany do wszystkich rodzajów medium o wysokiej i niskiej lepkości, bez zmiany konfiguracji
Wyjście/wjazd może być poziome lub pionowe, realizowane tylko poprzez zmianę podstawy
Rotory z trzema i sześcioma liściami można wymienić bez zmiany konfiguracji
Wnioski
Pompa ta jest przeznaczona do przesyłania mediów lepkich i nisko lepkich w przemyśle spożywczym, kosmetycznym i farmaceutycznym.
Zasady
1Podczas obrotu płatów, przestrzeń po stronie sucytonu zwiększa się, gdy jeden płat jest oddalony od drugiego, tworząc w ten sposób częściową próżnię, która przyciąga płyn do komory pompowej.
2W trakcie obracania ich przez wały, każdy płat jest kolejno wypełniany, a płyn przesuwany jest na stronę dostarczania.Niewielkie szczeliny między płaszczami oraz między płatami i ścianami nadwozia pompy zapewniają odpowiednie wypełnienie przestrzeni.
3. Obudowa pompy jest całkowicie wypełniona i płyn ucieka przez zęby płatów i jest zmuszony do ścian przestrzeni.
Kierunek przepływu pompy Mini-Lob
Tabela wyboru
Rysunek
Utrzymanie i naprawa
konserwacja pompy węzłowej, bez warsztatu ze względu na kompaktową konstrukcję, może być wykonana z łatwością i w bardzo krótkim czasie w terenie.
Po zakończeniu tego procesu można wykonać konserwację i naprawę pompy.
• Utrzymanie i wymiana płatków, połączenie pomiędzy pompą i silnikiem oraz pompą z połączeniami przewodowymi mogą być wykonywane przy użyciu śrub bez usunięcia przedniej osłony.
• W tej sekcji można wykonywać oczyszczanie i konserwację płatów, które można łatwo usunąć.
• W celu zmiany uszczelnienia należy usunąć przednią część ciała.
• W tym celu należy monitorować czas trwania węzłów, aby nie było większego zanieczyszczenia.
• Po usunięciu wszystkich części należy wykonać niezbędne czyszczenie
kierunek obrotu silnika podczas uruchamiania pompy zgodnie z połączeniami elektrycznymi musi być szalony
