Wypuszczalnia Pneumatyczny zawór membranowy, OEM zawór membranowy

Zawór membranowy pneumatyczny ze stali nierdzewnej SS316L, odlew korpusu

Tag

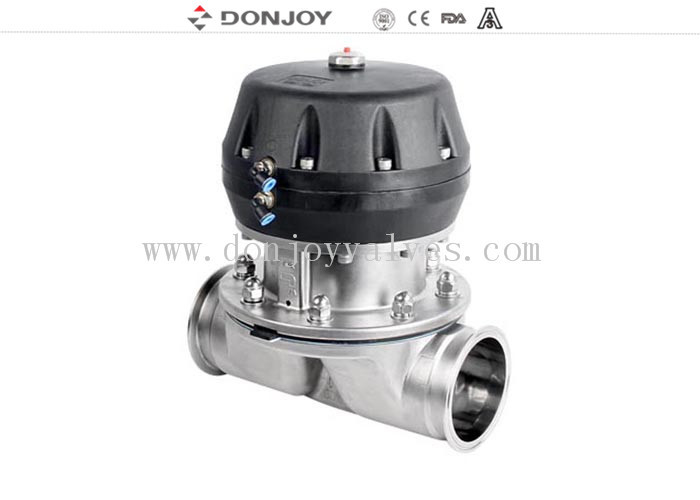

Sanitarny zawór membranowy z pneumatycznym siłownikiem z tworzywa sztucznego
Wielofunkcyjny pneumatyczny zawór membranowy

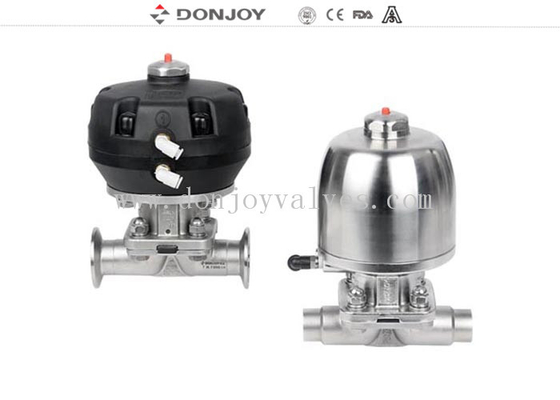

Zawór membranowy pneumatyczny z dwoma cylindrami


Specyfikacje


 Różne konfiguracje zaworów membranowych

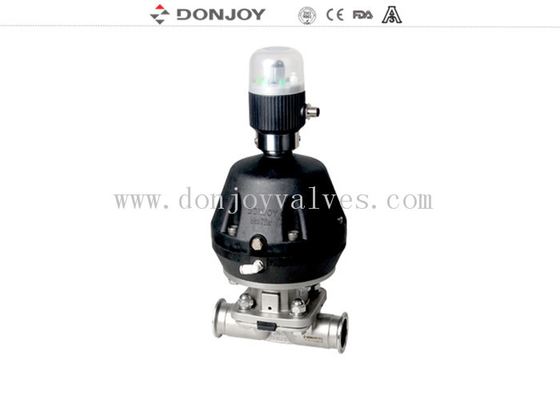

1.      Zawór membranowy z pozycjonerem/kontrolerem procesowym (IL-TOP)

2.      Zawór membranowy z jednostką sterującą (C-Top)

3.      Regulator położenia zaworu

4.      Moduł czujnika położenia

5.      Plastikowy uchwyt

6.      Uchwyt ze stali nierdzewnej

7.      Siłownik ze stali nierdzewnej

8.      Elektryczny zawór membranowy

9.      Plastikowy siłownik

10.    Korpus: Odlew / Kucie

Korpus zaworu:
Korpus kutysurowiec powstaje z jednego kawałka wlewka ze stali nierdzewnej, w procesie kucia, wraz z wysoką temperaturą kucia, poprzez zmianę kształtu surowca przez wytłaczanie, po kuciu korpus ma większą gęstość, struktura jest bardziej jednolita, bez otworów po piasku i innych zanieczyszczeń. Następnie poprzez centrum obróbcze przeprowadzana jest precyzyjna obróbka.

Korpus odlewanyjest wykonany z woskowego modelu parafinowego, model parafinowy jest infiltrowany w ceramice, aby cała powierzchnia woskowego modelu utworzyła warstwę mocnej ceramiki. Stopić woskowy model, a następnie wlać stopiony roztwór ze stali nierdzewnej, po schłodzeniu usunąć wygląd ceramiki, surowy korpus jest gotowy. Rozmiar odlewu jest bardzo dokładny, wygląd zewnętrzny jest gładki, czysty i schludny.

Zasady działania

1. Membrana zapewnia uszczelnienie korpusu, jak również uszczelnienie gniazda. Nie ma ścieżek do środowiska zewnętrznego, więc nadaje się do procesów aseptycznych

2. Gdy zawór jest zamknięty, docisk, który podtrzymuje membranę, przesuwa się w kierunku powierzchni uszczelniającej na korpusie. Gdy docisk się porusza, membrana ugina się i jest wciskana w dół na obszar gniazda w środku korpusu, zamykając w ten sposób ścieżkę przepływu przez korpus.

3. Wzajemne oddziaływanie korpusu z dociskiem zapobiega nadmiernemu ściskaniu membrany

4. Zawór może być obsługiwany ręcznie i pneumatycznie, sterując cewkami zaworów

Certyfikat zaworu membranowego

1. Wszystkie żywice syntetyczne i dodatki są zgodne z certyfikatem FDA.

2. Skład chemiczny materiału, właściwości fizyczne i proces produkcji są udokumentowane.

3. Zgodność 3-a

4. CE-PED/97/23/EC

5. EN 10204-3.1

Zastosowania:

Zawory membranowe, obsługiwane ręcznie lub pneumatycznie, są specjalnie zaprojektowane do stosowania w procesach higienicznych i aseptycznych w przemyśle farmaceutycznym.

Zawór doskonale nadaje się do kontroli przepływu, jak również do kontroli otwierania/zamykania.

Zawory membranowe są lepsze pod względem przepływu w porównaniu z innymi zaworami. Łatwiej je wyczyścić i lepiej przetwarzać substancje z cząstkami. Zjawisko kieszeni powietrznych jest rzadkie podczas stosowania kontroli przepływu.

Kombinacja zaworu membranowego wieloportowego

Konfiguracja SPA i konfiguracja GMP

Rysunki produktów


Tag: zawory sanitarne, zawór farmaceutyczny, zawór membranowy
