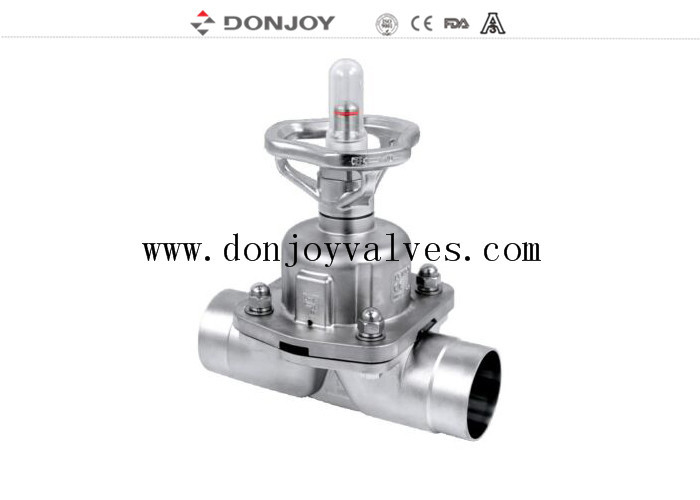

Zawór membranowy sanitarny BPE 2/2 drożny ze stali nierdzewnej 316L

Zawór membranowy sanitarny 2/2-drogowy ze stali nierdzewnej 316L BPE z membraną FDA

Specyfikacje

Opis

Różne konfiguracje zaworów membranowych

1.      Zawór membranowy z pozycjonerem/kontrolerem procesowym (IL-TOP)

2.      Zawór membranowy z jednostką sterującą (C-Top)

3.      Regulator położenia zaworu

4.      Moduł czujnika położenia

5.      Plastikowy uchwyt

6.      Uchwyt ze stali nierdzewnej

7.      Siłownik ze stali nierdzewnej

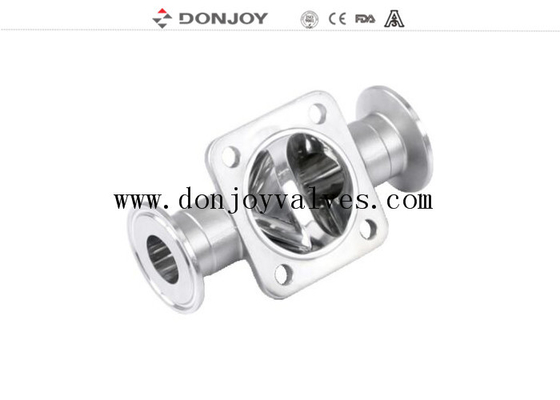

Korpus zaworu:
Korpus kutysurowiec powstaje z jednego kawałka wlewka ze stali nierdzewnej, w procesie kucia, wraz z wysoką temperaturą kucia, poprzez zmianę kształtu surowca przez wytłaczanie, po kuciu gęstość korpusu jest wyższa, struktura bardziej jednolita, bez otworów po piasku i innych zanieczyszczeń. Następnie poprzez centrum obróbcze przeprowadza się precyzyjną obróbkę.

Korpus odlewanyjest wykonany z woskowego modelu parafinowego, model parafinowy infiltruje się w ceramikę, aby cała powierzchnia woskowego modelu utworzyła warstwę mocnej ceramiki. Stopić woskowy model, a następnie do stopionego roztworu ze stali nierdzewnej, po schłodzeniu zbić wygląd ceramiki, surowy korpus jest gotowy. Rozmiar odlewu jest bardzo dokładny, wygląd zewnętrzny jest gładki, czysty i schludny.

Zasady działania

1. Membrana zapewnia uszczelnienie korpusu, jak również uszczelnienie gniazda. Nie ma ścieżek do środowiska zewnętrznego, więc nadaje się do procesów aseptycznych

2. Gdy zawór jest zamknięty, docisk, który podtrzymuje membranę, przesuwa się w kierunku powierzchni uszczelniającej na korpusie. Kiedy docisk się porusza, membrana ugina się i jest wciskana w dół na obszar gniazda w środku korpusu, zamykając w ten sposób ścieżkę przepływu przez korpus.

3. Wzajemne oddziaływanie korpusu z dociskiem zapobiega nadmiernemu ściskaniu membrany

4. Zawór może być obsługiwany ręcznie i pneumatycznie, sterując cewkami zaworów elektromagnetycznych

Rysunek

Certyfikat zaworu membranowego

1. Wszystkie żywice syntetyczne i dodatki są zgodne z certyfikacją FDA.

2. Skład chemiczny materiału, właściwości fizyczne i proces produkcji są udokumentowane.

3. Zgodność 3-a

4. CE-PED/97/23/EC

5. EN 10204-3.1

Zastosowania:

Zawory membranowe, obsługiwane ręcznie lub pneumatycznie, są specjalnie zaprojektowane do stosowania w procesach higienicznych i aseptycznych w przemyśle farmaceutycznym.

Zawór doskonale nadaje się do kontroli przepływu, jak również do kontroli otwierania/zamykania.

Zawory membranowe są lepsze pod względem przepływu w porównaniu z innymi zaworami. Łatwiej je wyczyścić i lepiej przetwarzać substancje z cząstkami. Zjawisko kieszeni powietrznych jest rzadkie podczas stosowania kontroli przepływu.

Kombinacja zaworów membranowych wieloportowych

Konfiguracja SPA i konfiguracja GMP
