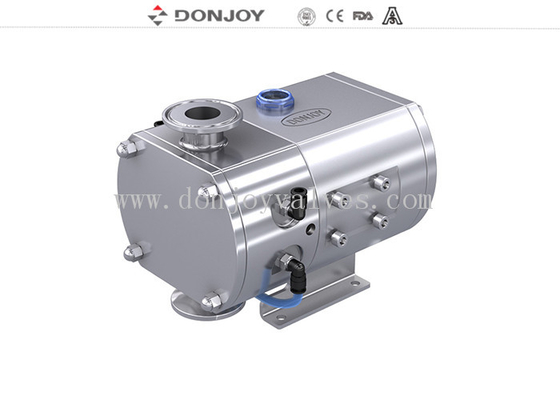

Charcuterie Chocolate Mini 174PSI 3000L/H pompa obrotowa

Mini rotacyjna pompa krzywkowa do wędlin/czekolady, która przenosi produkty o wysokiej lepkości

Dane techniczne

Opis
Opcje
1. Uszczelnienie mechaniczne: SIC / SICE / EPDM, TC / TC, EPDM
2. Pojedyncze uszczelnienie, podwójne uszczelnienie mechaniczne
3. Wirniki: 2 rotory opuszczające,3 Opuść rotory, 6 Opuść rotor
4. Uszczelka: FPM (Viton), NBR, EPDM
5. Płaszcz grzewczy czołowy

Funkcja
A.Maual bezstopniowa przekładnia
B. Przetwornica częstotliwości reguluje skrzynię biegów silnika
C. Transmisja wyjściowa o stałej prędkości
Projekt i funkcje
1. Poziomy TUL, pionowy TUR
2. Konstrukcja z gołym wałem
3. Higieniczna konstrukcja mocowania rotorów
4. Sanitarne uszczelnienie mechaniczne, łatwe czyszczenie i konserwacja

Aplikacje
Pompa ta przeznaczona jest do przesyłu mediów lepkich i o niskiej lepkości w przemyśle spożywczym, kosmetycznym i farmaceutycznym.

Zasady
1. Gdy płaty się obracają, przestrzeń po stronie sucytonu zwiększa się w miarę oddalania się jednego płaty od drugiego, tworząc w ten sposób częściowe podciśnienie, które zasysa płyn do komory pompy.
2. Gdy są one obracane przez wały, każdy występ jest kolejno napełniany, a ciecz przemieszczana jest na stronę tłoczną. Małe szczeliny pomiędzy płaszczami oraz pomiędzy występami a ścianami korpusu pompy zapewniają prawidłowe wypełnienie przestrzeni.
3. Obudowa pompy jest całkowicie wypełniona, a ciecz wypływa przez zęby krzywek i jest dociskana do ścianek przestrzeni. Co przyczynia się do działania pompy

Kierunek przepływu pompy krzywkowej Mini

Tabela wyboru

Rysunek

Konserwacja i naprawa
konserwacja pompy krzywkowej, bez warsztatu ze względu na kompaktową konstrukcję, może być wykonana łatwo i w bardzo krótkim czasie w terenie.
Przed konserwacją pompy wymagane jest rozłączenie połączeń elektrycznych na silniku pompy. Po zakończeniu tego procesu można przystąpić do konserwacji i naprawy pompy.

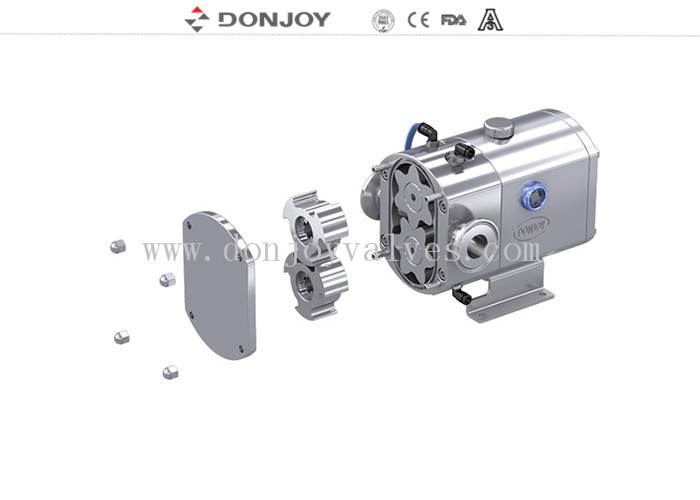

• Konserwację i wymianę krzywek, połączenie pompy z silnikiem oraz pompę za pomocą połączeń przewodowych można wykonać za pomocą śrub bez zdejmowania przedniej pokrywy.
• W tej sekcji można wykonać łatwe do usunięcia płaty, czyszczenie i konserwację.
• Przedni korpus w celu wymiany uszczelki należy zdemontować. Zabieg na ciało również można wykonać w prosty sposób.
• Gwintowana część zbiornika oleju służąca do okresowego spuszczania oleju jest zastępowana przez otwór korka. W ten sposób trwałość gwintu będzie monitorowana pod kątem wzrostu
• Niezbędne czyszczenie przeprowadza się po usunięciu wszystkich części
z powrotem na ciało, a zmontowana pompa zostaje uruchomiona. Kierunek obrotów silnika podczas uruchamiania pompy zgodnie z przyłączami elektrycznymi musi być ustalony
