Pozycjoner jednostki sterowania zaworem przepływu IL-TOP-1441-P DV24V wersja ze sprzężeniem zwrotnym, inteligentna głowica do sterowania zaworem
SPECYFIKACJA
|
Nazwa produktu
|
Inteligentny pozycjoner IL-TOP-1441-P
|
|
Zasilanie
|
DC.24V
|
|
Ciśnienie robocze
|
10 bar
|
|
Ciśnienie pneumatyczne
|
4-7 bar
|
|
Materiał
|
SS304 / 316L
|
|
Temperatura pracy
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ dla zaworów kątowych i grzybkowych)
|
|
Stopień ochrony
|
IP67
|
|
Funkcja standardowa
|
Wejście sygnału 0/4-20mA do 0-5/10V
|
|
Funkcja opcjonalna
|
Wyjście sprzężenia zwrotnego pozycji 0/4-20mA, 0-5/10V
|
|
Funkcja opcjonalna
|
Sterowanie magistralą Device Net
|
|
Interfejs użytkownika
|
Wyświetlacz LCD
|
|
Szczegóły dostawy
|
Zazwyczaj w ciągu 20 dni po otrzymaniu zaliczki T/T.
|
|
Certyfikat
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Zastosowania
Lokalizator (IL-TOP-S) znajduje zastosowanie w różnych systemach sterowania przepływem w skrzynkach procesowych, może być instalowany na różnych siłownikach o ruchu kątowym, takich jak pneumatyczne zawory motylkowe, kulowe, zasuwowe, grzybkowe itp. Nadaje się do sterowania przepływem zaworów pneumatycznych.
Cechy funkcjonalne
Certyfikat ochrony przeciwwybuchowej: EXD Ⅱ BT4
Stopień ochrony: IP67
Wejście sygnału: 0-4/20mA, 0-5/10V
Sprzężenie zwrotne sygnału: 0-4/20mA, 0-5/10V
Protokół BUS: DEVICE NET BUS
Cechy techniczne
Sterownik może być używany jako pozycjoner lub kontroler procesowy.
Jako pozycjoner, może ustawiać pozycję zaworu zgodnie z punktem nastawy.
Jako kontroler procesowy, MPU odbiera sygnał sterujący poprzez porównanie ustawionej wartości pozycji zaworu z rzeczywistą pozycją zaworu, poprzez algorytm sterowania PIC, kontroler procesowy napędza zawór do dokładnej pozycji docelowej zaworu.
Kontroler składa się z MPU, jednostki detekcji poprzez sterowanie sygnałem, detektora pozycji, wyświetlacza LCD, klawiatury i zaworu piezoelektrycznego itp.
Instalacja
Mogą być oferowane siłowniki o ruchu kątowym, takie jak zawory motylkowe, kulowe i zawory itp.
Specyfikacja: 1 cal - 12 cali, DN25 - DN200
Informacje dotyczące zamówienia
Kontroler kwadratowy IL-TOP-S
|
Model
|
Funkcja
|
Sprzężenie zwrotne pozycji
|
Opis
|
|
IL-TOP-S-001-M
|
Pozycjoner + Sterowanie procesem
|
4-20mA/0-5/10V
|
Jednostronnego działania
|
|
IL-TOP-S-002-M
|
Pozycjoner + Sterowanie procesem
|
4-20mA/0-5/10V
|
Dwustronnego działania
|
|
IL-TOP-S-001
|
Pozycjoner + Sterowanie procesem
|
NIE
|
Jednostronnego działania
|
|
IL-TOP-S-002
|
Pozycjoner + Sterowanie procesem
|
NIE
|
Dwustronnego działania
|
|
IL-TOP-S-001-BUS
|
Pozycjoner + Sterowanie procesem + BUS
|
|
Jednostronnego działania + BUS
|
|
IL-TOP-S-002-BUS
|
Pozycjoner + Sterowanie procesem + BUS
|
|
Dwustronnego działania + BUS
|
Kontroler kwadratowy IL-TOP-S (Ochrona przeciwwybuchowa: EXD Ⅱ BT4)
|
Model
|
Funkcja
|
Sprzężenie zwrotne pozycji
|
Opis
|
|
IL-TOP-S-001-M-EX
|
Pozycjoner + Sterowanie procesem
|
4-20mA/0-5/10V
|
Jednostronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-002-M-EX
|
Pozycjoner + Sterowanie procesem
|
4-20mA/0-5/10V
|
Dwustronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-001-EX
|
Pozycjoner + Sterowanie procesem
|
NIE
|
Jednostronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-002-EX
|
Pozycjoner + Sterowanie procesem
|
NIE
|
Dwustronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-001-BUS-EX
|
Pozycjoner + Sterowanie procesem + BUS
|
|
Jednostronnego działania, BUS - Ochrona przeciwwybuchowa
|
|
IL-TOP-S-002-BUS-EX
|
Pozycjoner + Sterowanie procesem + BUS
|
|
Dwustronnego działania, BUS - Ochrona przeciwwybuchowa
|

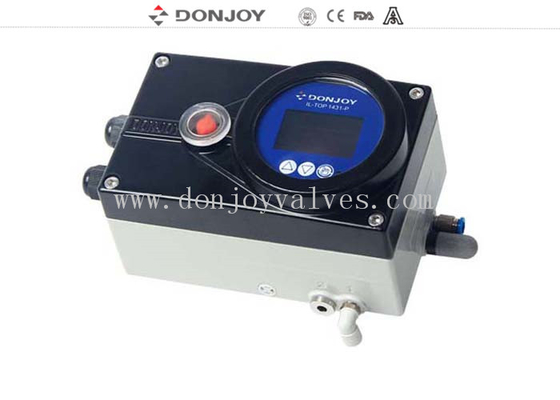

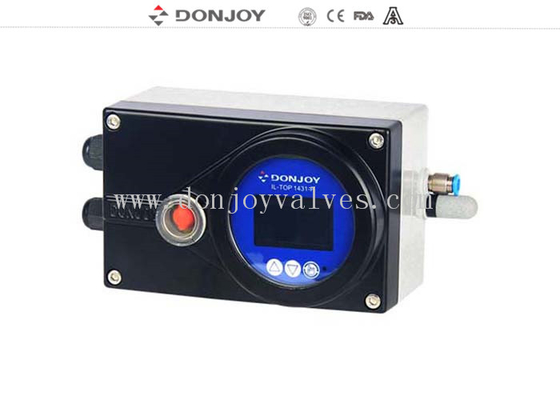

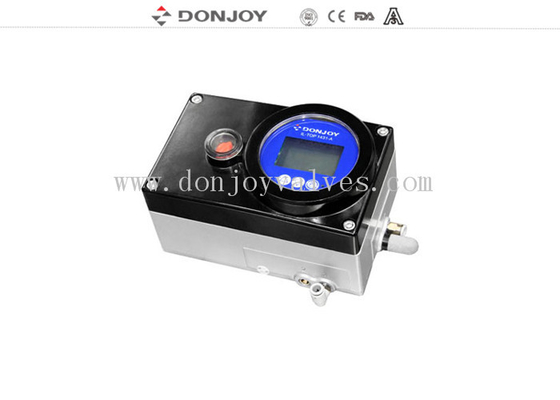

Wyświetlanie produktu
