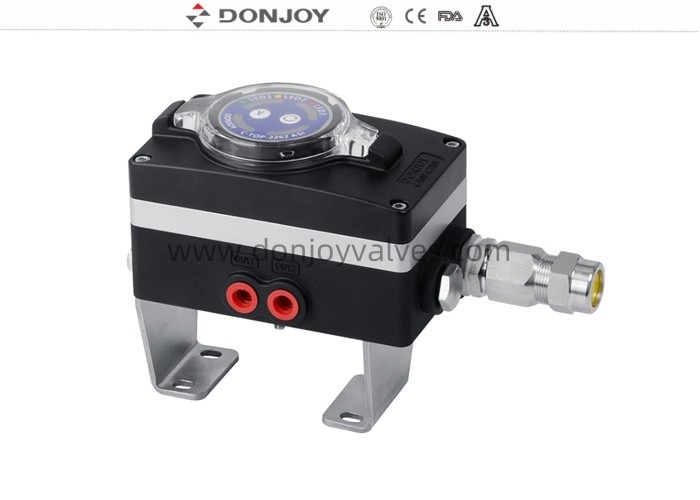

DONJOY Głowica sterująca zaworu C-TOP-2262-PNP/ASI

Opis sterowania zaworem DONJOY TOP C-TOP-2262:

Donjoy C-TOP-2262  to nowa pneumatyczna głowica sterująca, zaprojektowana do sterowania procesami zaworowymi, jest kompatybilna z większością systemów PLC lub DCS
(programowalny sterownik logiczny) system automatyki, z komunikacją cyfrową. Obejmuje transmisję sygnału, wskaźnik położenia i sterowanie zaworem do kontroli wszystkich typów zaworów procesowych. Z wieloma wersjami i obsługą sygnału PNP, DCS, IO-Link, AS-i BUS.

Technologia sterowania zaworami DONJOY ma ponad 20-letnią historię badań, rozwoju i produkcji i została zaktualizowana i iterowana do czwartej generacji. Jednocześnie powstała pełna seria technologii sterowania zaworami, w tym jednostki sterowania zaworami, urządzenia sprzężenia zwrotnego położenia zaworu i pozycjonery zaworów:

Cechy głowicy sterującej zaworem C-TOP-262

C-TOP-2262 to konstrukcja iskrobezpieczna przeciwwybuchowa z certyfikatem ATEX

-Automatyczne ustawianie jednym klawiszem
-Funkcja zapobiegania wyciekom zaworu
-Funkcja sprzężenia zwrotnego błędów zaworu
-Różne pozycje zaworu wyświetlają różne kolory świateł LED
-Sprzężenie zwrotne sygnału: PNP NPN styk pasywny 4-20mA
-Komunikacja magistrali: IO-Link; AS-IV3.0
-Zasilanie: DC24V ±10%
-Skok: 60mm;30mm
-Precyzję położenia zaworu można ustawić na miejscu: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 3 mm
-Wysoki i niski kolor można ustawić na miejscu

Specyfikacja C-TOP-2262-DCS

Wejście: Sygnał cyfrowy DC 24V+(PNP)
Wyjście: Sygnał cyfrowy NPN lub PNP (Konkretne parametry zależą od wspólnego wejścia)

Specyfikacja C-TOP-2262-IO-Link

Komunikacja interfejsu I0-Link V1.1

Kontroler C-TOP-2262-I0-link to pneumatyczna głowica sterująca montowana na górze siłownika zaworu pneumatycznego, jest kompatybilna ze stacją nadrzędną interfejsu l0-link ze standardami międzynarodowymi, obejmuje transmisję sygnału, wyświetlacz świetlny LED położenia, sterowanie otwieraniem i zamykaniem zaworu i inne funkcje. Kolor i dokładność położenia światła LED położenia można również zresetować za pomocą dokumentu IODD zgodnie z warunkami pracy lub preferencjami użytkownika. Metoda ustawiania jest bardzo prosta. Można to osiągnąć za pomocą „PC lub PLC w połączeniu z opisem pliku 1ODD”.

AS-i to rodzaj systemu magistrali polowej. Może łączyć kontroler i czujnik binarny (urządzenie podrzędne) ze sprzętem sterującym komputera nadrzędnego (sterowanie nadrzędne). Połączenie jest realizowane w celu komunikacji za pomocą płaskiego kabla, który zasila zawór elektromagnetyczny i czujnik.
