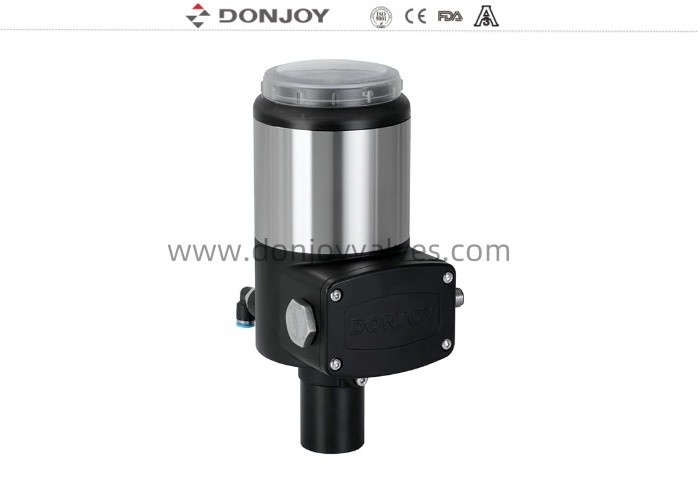

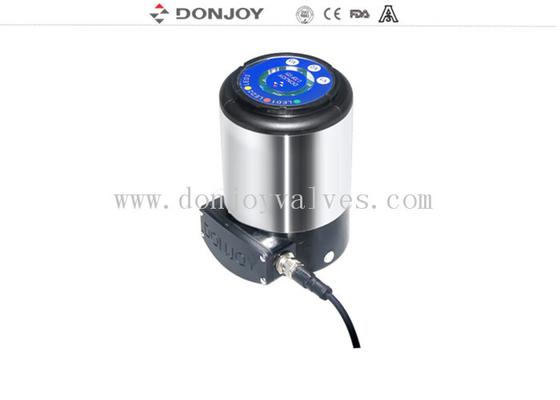

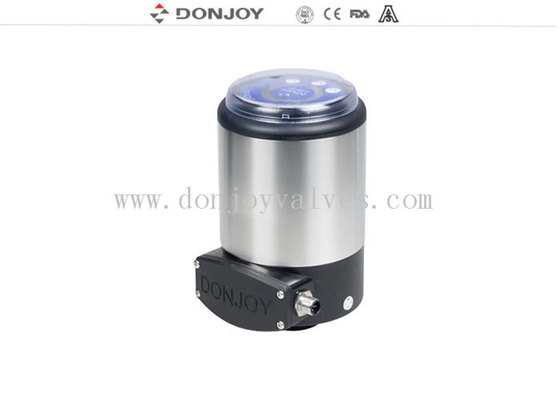

Głowica sterująca zaworu C-TOP-2221 IO LINK

Wymagania w zakresie bezpieczeństwa

Donjoy C-TOP-2211 to nowa głowica sterowania pneumatycznego, zaprojektowana do sterowania procesem zaworu, jest kompatybilna z większością systemów PLC lub DCS
(programowalny sterownik logiczny) system automatyki, z cyfrową komunikacją.Z wieloma wersjami i wspiera sygnał PNPDCS, IO-Link, AS-I BUS.

Technologia sterowania zaworami DONJOY ma ponad 20-letnią historię w zakresie badań i rozwoju oraz produkcji i została zaktualizowana i iterowała do czwartej generacji.Zbudowano pełną serię technologii sterowania zaworami, włącznie z jednostkami sterującymi zaworami, urządzeniami zwrotnymi pozycji zaworów i pozycjonatorami zaworów:

Charakterystyka głowicy sterującej zaworem C-TOP-2221

C-TOP-2221 jest konstrukcją bezpieczną i odporną na wybuchy, posiadającą certyfikat ATEX

- Automatyczne ustawienie z jednym klawiszem
- Funkcja przeciwwycieku zaworów
- Funkcja sprzężenia zwrotnego
-Różne pozycje zaworów wyświetlają różne kolory świateł LED
-Sygnał zwrotny: PNP NPN pasywny kontakt 4-20mA
- Komunikacja autobusowa:0
-Zasiłek prądu: DC24V ±10%
- Uderzenie: 60mm; 30mm
- Dokładność pozycji zaworu można ustawić na miejscu: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 3 mm
- Kolor wysoki i niski można ustawić na miejscu

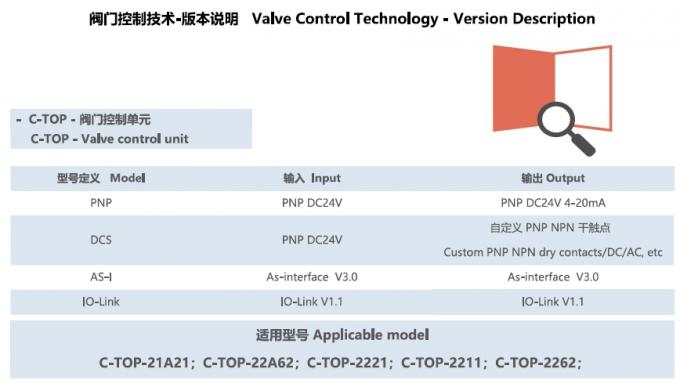

Specyfikacja C-TOP-2221-DCS

Wprowadzenie: sygnał cyfrowy DC 24V+(PNP)
Wyjście: sygnał cyfrowy NPN lub PNP (specyficzne parametry zależą od wspólnego wejścia)

Specyfikacja C-TOP-2221-IO-Link

I0-Link V1.1 Komunikacja z interfejsem

C-TOP-2211-I0-link controller to głowica sterowania pneumatycznego zamontowana na wierzchu czynnika zaworu pneumatycznego, jest kompatybilna z główną stacją interfejsu l0-link zgodnie z normami międzynarodowymi,obejmuje transmisję sygnału, światło pozycyjne LED, wyświetlacz, sterowanie otwarciem i zamknięciem zaworu i inne funkcje.Kolor i dokładność pozycji światła LED mogą być również zresetowane za pośrednictwem dokumentu IODD zgodnie z warunkami pracy lub preferencjami użytkownika.Metodę ustawiania jest bardzo prosta. Można osiągnąć “PC” lub PLC w połączeniu z opisem pliku 1ODD.

AS-I jest rodzajem systemu busów polowych, który może łączyć sterownik i czujnik binarny (urządzenie podporządkowane) z urządzeniem sterowania górnym komputerem (kontrolą główną).Połączenie jest prowadzone do komunikacji przez płaski kabel, który dostarcza prąd do zaworu magnetycznego i czujnika.
