DONJOY elektryczny pneumatyczny zawór inteligentny pozycjoner dwustronnego działania Modbus RS485 do sterowania zaworem
SPECYFIKACJA
|
Nazwa produktu
|
Inteligentny pozycjoner IL-TOP-1441
|
|
Zasilanie
|
DC.24V
|
|
Ciśnienie robocze
|
10 bar
|
|
Ciśnienie pneumatyczne
|
4-7 bar
|
|
Materiał
|
SS304 / 316L
|
|
Temperatura pracy
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ dla zaworów kątowych i grzybkowych)
|
|
Stopień ochrony
|
IP67
|
|
Funkcja standardowa
|
Wejście sygnału 0/4-20mA do 0-5/10V
|
|
Funkcja opcjonalna
|
Wyjście sygnału zwrotnego pozycji 0/4-20mA, 0-5/10V
|
|
Funkcja opcjonalna
|
Sterowanie magistralą Device Net
|
|
Interfejs obsługi
|
Wyświetlacz LCD
|
|
Szczegóły dostawy
|
Zazwyczaj w ciągu 20 dni po otrzymaniu zaliczki T/T.
|
|
Certyfikat
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Zastosowania
Lokalizator (IL-TOP-S) znajduje zastosowanie w różnych systemach kontroli przepływu procesów płynnych, może być instalowany w różnych siłownikach o ruchu kątowym, takich jak pneumatyczne zawory motylkowe, kulowe, zasuwowe, grzybkowe itp. Nadaje się do kontroli przepływu zaworów pneumatycznych.
Cechy funkcjonalne
Certyfikat ochrony przeciwwybuchowej: EXD Ⅱ BT4
Stopień ochrony: IP67
Wejście sygnału: 0-4/20mA, 0-5/10V
Sygnał zwrotny: 0-4/20mA, 0-5/10V
Protokół BUS: DEVICE NET BUS
Cechy techniczne
Sterowanie może być używane jako pozycjoner lub kontroler procesowy.
Jako pozycjoner, może ustawiać pozycję zaworu zgodnie z zadaną wartością.
Jako kontroler procesowy, MPU odbierze sygnał z kontroli, porównując zadaną wartość pozycji zaworu z rzeczywistą pozycją zaworu, poprzez algorytm kontroli PIC, kontroler procesowy napędzi zawór do dokładnej pozycji docelowej zaworu.
Kontroler składa się z MPU, jednostki detekcji poprzez sygnał sterujący, detektora pozycji, wyświetlacza LCD, klawiatury i zaworu piezoelektrycznego itp.
Instalacja
Mogą być oferowane siłowniki o ruchu kątowym, takie jak zawory motylkowe, kulowe i zawory itp.
Specyfikacja: 1 cal - 12 cali, DN25 - DN200
Informacje dotyczące zamówienia
Kontroler kwadratowy IL-TOP-S
|
Model
|
Funkcja
|
Sygnał zwrotny pozycji
|
Opis
|
|
IL-TOP-S-001-M
|
Pozycjoner + Kontrola procesu
|
4-20mA/0-5/10V
|
Jednostronnego działania
|
|
IL-TOP-S-002-M
|
Pozycjoner + Kontrola procesu
|
4-20mA/0-5/10V
|
Dwustronnego działania
|
|
IL-TOP-S-001
|
Pozycjoner + Kontrola procesu
|
NIE
|
Jednostronnego działania
|
|
IL-TOP-S-002
|
Pozycjoner + Kontrola procesu
|
NIE
|
Dwustronnego działania
|
|
IL-TOP-S-001-BUS
|
Pozycjoner + Kontrola procesu + BUS
|
|
Jednostronnego działania + BUS
|
|
IL-TOP-S-002-BUS
|
Pozycjoner + Kontrola procesu + BUS
|
|
Dwustronnego działania + BUS
|
Kontroler kwadratowy IL-TOP-S (Ochrona przeciwwybuchowa: EXD Ⅱ BT4)
|
Model
|
Funkcja
|
Sygnał zwrotny pozycji
|
Opis
|
|
IL-TOP-S-001-M-EX
|
Pozycjoner + Kontrola procesu
|
4-20mA/0-5/10V
|
Jednostronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-002-M-EX
|
Pozycjoner + Kontrola procesu
|
4-20mA/0-5/10V
|
Dwustronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-001-EX
|
Pozycjoner + Kontrola procesu
|
NIE
|
Jednostronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-002-EX
|
Pozycjoner + Kontrola procesu
|
NIE
|
Dwustronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-001-BUS-EX
|
Pozycjoner + Kontrola procesu + BUS
|
|
Jednostronnego działania, BUS - Ochrona przeciwwybuchowa
|
|
IL-TOP-S-002-BUS-EX
|
Pozycjoner + Kontrola procesu + BUS
|
|
Dwustronnego działania, BUS - Ochrona przeciwwybuchowa
|

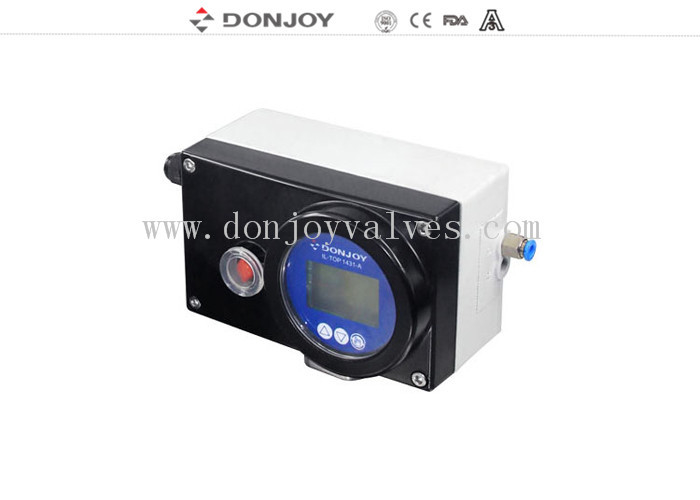

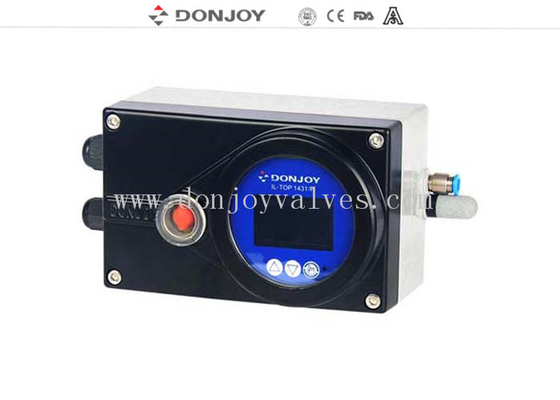

Wyświetlanie produktu
FAQ
P1: Czy jesteście fabryką czy firmą handlową?
O1: Jesteśmy fabryką. i mamy wszystkie rodzaje produktów.
P2: Gdzie znajduje się wasza fabryka? Jak mogę tam dotrzeć?
O2: Nasza fabryka znajduje się w mieście Wenzhou, w prowincji Zhejiang, w Chinach
Zapraszamy do odwiedzenia naszej fabryki w celu negocjacji biznesowych. Prosimy najpierw skontaktować się z naszym personelem przez e-mail lub telefon. Umówimy spotkanie i zorganizujemy odbiór.
P3: Czy wasza fabryka może wydrukować naszą markę na produkcie?
O3: Nasza fabryka może grawerować laserowo logo klienta na produktach.
P4: Jaka jest gwarancja na produkty?
O4: 1 rok, ale z wyłączeniem części szybko zużywających się, takich jak O-ring
P5: Czy możemy płacić za próbki za pomocą PayPala? Czy to kosztuje dodatkowo?
O5: Przepraszamy, akceptujemy tylko TT.
P6: Czy pobieracie opłaty za próbki lub fracht?
O6: Zgodnie z polityką naszej firmy, klienci muszą za nie zapłacić, zwrócimy opłatę za próbkę w oficjalnym zamówieniu.
