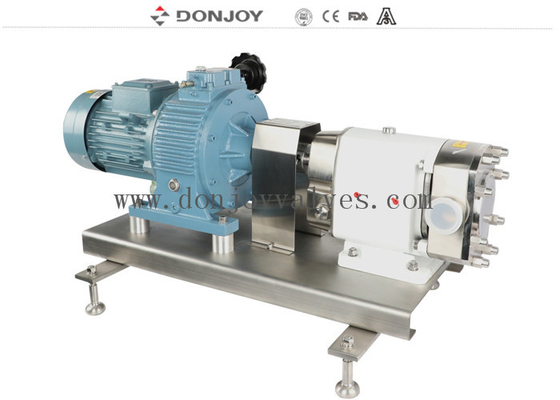

Pompa rotacyjna TUL-60 z silnikiem z ręczną regulacją mechaniczną i silnikiem do miodu
Cecha techniczna
A. Maual bezstopniowa przekładnia
B. Przetwornica częstotliwości reguluje skrzynię biegów silnika
C. Transmisja wyjściowa o stałej prędkości
Opis
Opcje
1. Uszczelnienie mechaniczne: SIC / SICE / EPDM, TC / TC, EPDM
2. Pojedyncze uszczelnienie, podwójne uszczelnienie mechaniczne
3. Wirniki: 2 rotory liściowe, 3 rotory liściowe, rotory motylkowe, rotory z pojedynczym motylem
4. Uszczelka: FPM (Viton), NBR, EPDM
5. Zawór nadmiarowy na pokrywie przedniej na zewnętrznym obejściu
6. Wbudowany zawór bezpieczeństwa
7. Płaszcz grzewczy czołowy
8. Kompletny płaszcz grzewczy
9. Pionowa seria TUR lub pozioma seria TUL
10. Różne dyski i poprawki
11. Montaż na płycie podstawy ze stali nierdzewnej
12. Połączenie: Zacisk (DIN32676,3A,ISO), Gwint (DIN,SMS,RJT,IDF), Spoina czołowa, Kołnierz
13. Częstotliwość silnika typu B5 50 Hz, 60 Hz
14. Napięcie (v) 220-240, 360-400, 420-460, 630-690
Dane techniczne
|
Nazwa produktu:
|
Pompa rotacyjna TUL-60 z silnikiem z ręczną regulacją mechaniczną i silnikiem do miodu
|
|
Tworzywo:
|
SS304/SS316L/1.4301/1.4404
|
|
Materiał uszczelki:
|
SIC/SIC/EPDM (standard, zatwierdzenie FDA)
|
|
Maks. Przepływ:
|
62m3/h / 395 gal./min
|
|
Maks. ciśnienie:
|
12 barów/174 psi
|
|
Maks. obrót silnika:
|
1450 obr./min
|
|
Typ wirnika:
|
2-listny, 3-listny, motyl, motyl sygnałowy
|
| Instalacja |
Można zainstalować z przetwornicą częstotliwości |
| przetwornica częstotliwości |
Fakultatywny |
|
Uszczelnienie mechaniczne:
|
SIC/SiC/EPDM (standard)
|
|
Woltaż:
|
110 V, 220 V, 380 V
|
|
Silnik:
|
ABB, SEW, 50 Hz/60 Hz
|
|
Obróbka powierzchniowa:
|
Wewnętrzne polerowanie i piaskowanie na zewnątrz
|
|
Dostępne połączenie:
|
Zacisk, gwint Spoina czołowa, kołnierz
|
|
Dostępne standardowe:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Obsługiwane:
|
Elektryczny
|
|
Certyfikat:
|
3A/54-02 (1580), PED/97/23/WE,
FDA.177.2600, ISO9001/2008
|
|
Zakres zastosowania:
|
Nabiał, żywność, napoje, farmacja, kosmetyki itp
|
Projekt i funkcje
1. Poziomy TUL, pionowy TUR
2. Konstrukcja z gołym wałem
3. Higieniczna konstrukcja mocowania rotorów
4. Sanitarne uszczelnienie mechaniczne, łatwe czyszczenie i konserwacja
5. Stosowane do czyszczenia CIP i sterylizacji
6. zgodnie ze standardem USA 3A
Aplikacje
Pompa ta przeznaczona jest do przesyłu mediów lepkich i o niskiej lepkości w przemyśle spożywczym, kosmetycznym i farmaceutycznym.
Zasady
1. Gdy płaty się obracają, przestrzeń po stronie sucytonu zwiększa się w miarę oddalania się jednego płaty od drugiego, tworząc w ten sposób częściowe podciśnienie, które zasysa płyn do komory pompy.
2. Gdy są one obracane przez wały, każdy występ jest kolejno napełniany, a ciecz przemieszczana jest na stronę tłoczną. Małe szczeliny pomiędzy płaszczami oraz pomiędzy występami a ścianami korpusu pompy zapewniają prawidłowe wypełnienie przestrzeni.
3. Obudowa pompy jest całkowicie wypełniona, a ciecz wypływa przez zęby krzywek i jest dociskana do ścianek przestrzeni. Co przyczynia się do działania pompy.
Wybierz wirniki pompy
POŁĄCZENIE WLOTU I WYJŚCIA POMPY
Model i waga pompy
| Pmodelu UMP |
Moment obrotowy wału wejściowego (NM) |
Maksymalne osiowe obciążenie promieniowe (N) |
Rozmiar przyłącza o średnicy wewnętrznej
[mm] |
Zalecany maksymalny teoretyczny rozmiar cząstek miękkich
[mm] |
Masa samej pompy [kg] |
| STUŁ-10 |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47,8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47,8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59,5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97,6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Krzywa pompy krzywkowej
Rysunek pompy krzywkowej
Przewaga konkurencyjna
„DONJOY jest jedyną firmą, która przeszła dziewięć serii produktów przez amerykańską organizację certyfikującą 3A w azjatyckiej dziedzinie pomp i zaworów sanitarnych.”
