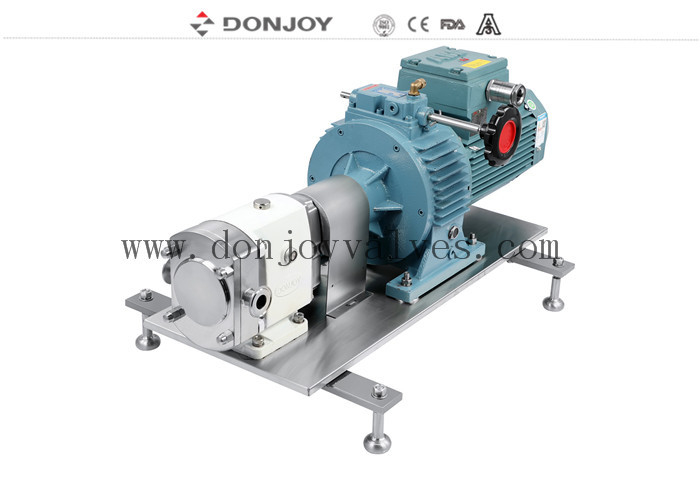

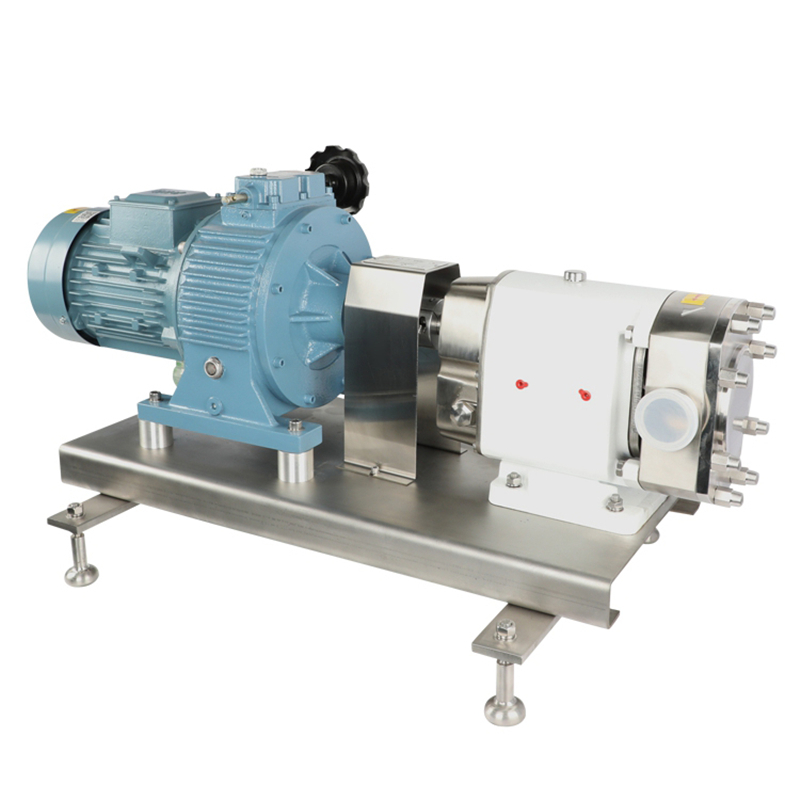

Pompa rotacyjna Donjoy z wirnikami trójlistkowymi do transferu czekolady
Właściwości techniczne
A. Ręczna, bezstopniowa skrzynia biegów
B. Przetwornica częstotliwości regulująca przekładnię silnika
C. Przekładnia o stałej prędkości wyjściowej
Specyfikacje
| Nazwa produktu: |
Pompa rotacyjna TUL-60 z mechaniczną regulacją ręczną silnika do miodu |
| Materiał: |
SS304/SS316L/1.4301/1.4404 |
| Materiał uszczelnienia: |
SIC/SIC/EPDM (Standard, zatwierdzenie FDA) |
| Maks. przepływ: |
62m3/h / 395 GPM |
| Maks. ciśnienie: |
12 bar / 174 PSI |
| Maks. obr.: |
1450 obr./min |
| Typ wirnika: |
2-listkowy, 3-listkowy, motylkowy, pojedynczy motylkowy |
| Instalacja |
Możliwość instalacji z przetwornicą częstotliwości |
| Przetwornica częstotliwości |
Opcjonalnie |
| Uszczelnienie mechaniczne: |
SIC/SiC/EPDM (Standard) |
| Napięcie: |
110V, 220V, 380V |
| Silnik: |
ABB, SEW, 50 Hz / 60 Hz |
| Obróbka powierzchni: |
Wewnętrzne polerowanie i piaskowanie na zewnątrz |
| Dostępne połączenia: |
Zacisk, gwint, spawanie doczołowe, kołnierz |
| Dostępne standardy: |
DIN, SMS, 3A, RJT, ISO/IDF |
| Obsługa: |
Elektryczna |
| Certyfikat: |
3A/54-02 (1580), PED/97/23/EC,
FDA.177.2600, ISO9001/2008 |
| Zakres zastosowania: |
Przemysł mleczarski, spożywczy, napojów, farmaceutyczny, kosmetyczny itp.
|
Opis
Opcje
1. Uszczelnienie mechaniczne: SIC / SICE / EPDM, TC / TC, EPDM
2. Pojedyncze uszczelnienie, podwójne uszczelnienie mechaniczne
3. Wirniki: wirnik 2-listkowy, wirniki 3-listkowe, wirniki motylkowe, wirniki pojedyncze motylkowe
4. Uszczelka: FPM (Viton), NBR, EPDM
5. Zawór bezpieczeństwa na przedniej pokrywie lub zewnętrzny by –pass
6. Wbudowany zawór bezpieczeństwa
7. Płaszcz grzewczy czołowy
8. Kompletny płaszcz grzewczy
9. Seria pionowa TUR lub seria pozioma TUL
10. Różne napędy i mocowania
11. Montaż na podstawie ze stali nierdzewnej
12. Połączenie: Zacisk (DIN32676,3A,ISO), Gwint (DIN, SMS, RJT, IDF), Spawanie doczołowe, Kołnierz
13. Typ silnika B5, częstotliwość 50HZ, 60HZ
14. Napięcie (V) 220-240, 360-400, 420-460, 630-690
Pompa rotacyjna DONJOY do produktów spożywczych
Pompa rotacyjna DONJOY do produktów spożywczych to pompa wyporowa, solidna konstrukcja, niskie koszty konserwacji, opłacalna. Higieniczna konstrukcja zgodna ze standardami ASME BPE, EHEDG, US 3-A, FDA, najczęściej stosowana pompa do transferu płynów o wysokiej lepkości i cząstek stałych, oferuje kompleksową gamę pomp przeznaczonych do zastosowań higienicznych w przemyśle spożywczym, mleczarskim, napojów, pielęgnacji domowej i osobistej oraz farmaceutycznym...
Opis pompy rotacyjnej TU-L/R
Pompy rotacyjne Donjoy zapewniają niezawodne działanie, bezproblemową eksploatację i doskonałą efektywność energetyczną w wymagających zastosowaniach. Pompa rotacyjna Donjoy ma wiele konfiguracji, seria TU to konfiguracja standardowa, seria STU to cała stal nierdzewna. Jest to doskonały wybór do zadań, które wymagają pomp odpornych na zanieczyszczenia, aby spełnić wysokie standardy higieny, niskiego ścinania i niskich pulsacji. Ta pompa zatwierdzona przez 3-A obsługuje zarówno czyszczenie na miejscu, jak i sterylizację na miejscu i może być dostarczona z pełną dokumentacją wspierającą rygorystyczne wymagania walidacyjne.
Zasady
1. Gdy wirniki się obracają, przestrzeń po stronie ssawnej zwiększa się, gdy jeden wirnik oddala się od drugiego, tworząc w ten sposób częściową próżnię, która wciąga płyn do komory pompy.
2. Gdy są obracane przez wały, każdy wirnik jest kolejno napełniany, a płyn jest wypierany do strony tłocznej. Małe szczeliny między wirnikami oraz między wirnikami a ścianami korpusu pompy zapewniają należyte wypełnienie przestrzeni.
3. Obudowa pompy jest całkowicie wypełniona, a płyn wydostaje się przez zęby wirników i jest wtłaczany w ściany przestrzeni. Co przyczynia się do działania pompy.
POŁĄCZENIE WLOTU I WYLOTU POMPY
Model pompy i waga
| PModel pompy |
Moment obrotowy wału wejściowego (NM) |
Maksymalne obciążenie osiowe i promieniowe (N) |
Średnica wewnętrzna połączenia
[mm] |
Zalecana maksymalna teoretyczna wielkość cząstek miękkich
[mm] |
Waga samej pompy [kg] |
| STUL-10 |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47.8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47.8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59.5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97.6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Krzywa pompy rotacyjnej
