SS304 / 316 Pneumatyczny pozycjonator zaworów 0/4-20mA, 0-5/10V Wyjście informacji zwrotnej o pozycji
Specyfikacja
|
Nazwa produktu
|
SS304 / 316 Pneumatyczny pozycjonator zaworów 0/4-20mA, 0-5/10V Wyjście informacji zwrotnej o pozycji
|
|
Władza
|
DC.24V
|
|
Ciśnienie pracy
|
10 barów
|
|
Ciśnienie pneumatyczne
|
4-7 bar
|
|
Materiał
|
SS304 / 316L
|
|
Temperatura pracy
|
-10°C ~ 130°C (-10°C ~ 150°C w przypadku zaworu siedziska kątowego i zaworu globusowego)
|
|
Poziom ochrony
|
IP67
|
|
Standardowa funkcja
|
Wprowadzenie sygnału 0/4-20mA do 0-5/10V
|
|
Funkcja opcjonalna
|
0/4-20mA, 0-5/10V wyjście sprzężenia zwrotnego z pozycji
|
|
Funkcja opcjonalna
|
System sterowania przyciskiem sieciowym
|
|
Interfejs operacyjny
|
Wyświetlacz LCD
|
|
Szczegóły dostawy
|
Zwykle w ciągu 20 dni od otrzymania zaliczki T/T.
|
|
Certyfikat
|
3A/54-02 (1580), PED/97/23/WE, FDA.177.2600, ISO
|
Wnioski
Lokator (IL-TOP-S) zastosowania różnych płynów układu kontroli przepływu pudełka procesów, może być zainstalowany do różnych kątowych aktuatorów podróży, takich jak pneumatyczny zawór motyla, zawór kulkowy,zawór bramowyJest odpowiedni do sterowania przepływem zaworu pneumatycznego.
Cecha funkcji
Certyfikat ochrony przed wybuchem: EXD II BT4
Poziom ochrony: IP67
Wprowadzenie sygnału: 0-4/20mA, 0-5/10V
Odpowiedź sygnału: 0-4/20mA, 0-5/10V
Protokół BUS: DEVICE NET BUS
Cechy techniczne
Urządzenie sterujące może być wykorzystywane jako pozycjonator lub sterownik procesu.
Jako urządzenie pozycjonujące, można ustawić pozycję zaworu zgodnie z punktem ustawienia.
Jako sterownik procesu, MPU otrzymuje sygnał z sterowania poprzez porównanie wartości ustawienia pozycji zaworu z rzeczywistą pozycją zaworu, za pomocą algorytmu sterowania PIC,kontroler procesu będzie napędzać zawór do dokładnego docelowego pozycjonera zaworu.
Kontroler składa się z MPU, urządzenia wykrywającego sygnał sterowania, czujnika pozycji, wyświetlacza LCD, klawiatury i zaworu piezoelektrycznego itp.
Instalacja
Można zaoferować czynniki przemieszczania kątowego, takie jak zawory motylkowe, zawory kulkowe i zawory itp.
Specyfikacja: 1 cala - 12 cala, DN25 - DN200
Informacje o zamówieniu
Kontroler kwadratowy IL-TOP-S
|
Model
|
Cechy
|
Wracająca informacja o pozycji
|
Opis
|
|
IL-TOP-S-001-M
|
Pozycjonator + sterowanie procesem
|
4-20mA/0-5/10V
|
Jednorazowe
|
|
IL-TOP-S-002-M
|
Pozycjonator + sterowanie procesem
|
4-20mA/0-5/10V
|
Podwójne działanie
|
|
IL-TOP-S-001
|
Pozycjonator + sterowanie procesem
|
Nie
|
Jednorazowe
|
|
IL-TOP-S-002
|
Pozycjonator + sterowanie procesem
|
Nie
|
Podwójne działanie
|
|
IL-TOP-S-001-BUS
|
Pozycjonator + sterowanie procesem + BUS
|
|
Jednorazowy + BUS
|
|
IL-TOP-S-002-BUS
|
Pozycjonator + sterowanie procesem + BUS
|
|
Podwójnie działający + BUS
|
Kontroler kwadratowy IL-TOP-S (ochrona przed wybuchem: EXD II BT4)
|
Model
|
Cechy
|
Wracająca informacja o pozycji
|
Opis
|
|
IL-TOP-S-001-M-EX
|
Pozycjonator + sterowanie procesem
|
4-20mA/0-5/10V
|
Jednorazowe działanie - poziomy wybuchu
|
|
IL-TOP-S-002-M-EX
|
Pozycjonator + sterowanie procesem
|
4-20mA/0-5/10V
|
Podwójnie działające - poziomy wybuchu
|
|
IL-TOP-S-001-EX
|
Pozycjonator + sterowanie procesem
|
Nie
|
Jednorazowe działanie - poziomy wybuchu
|
|
IL-TOP-S-002-EX
|
Pozycjonator + sterowanie procesem
|
Nie
|
Podwójnie działające - poziomy wybuchu
|
|
IL-TOP-S-001-BUS-EX
|
Pozycjonator + sterowanie procesem + BUS
|
|
Jednorazowa, BUS - ochrona przed wybuchem
|
|
IL-TOP-S-002-BUS-EX
|
Pozycjonator + sterowanie procesem + BUS
|
|
Podwójne działanie, BUS - ochrona przed wybuchem
|

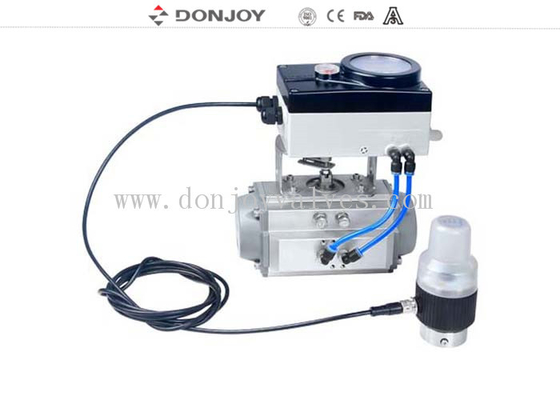

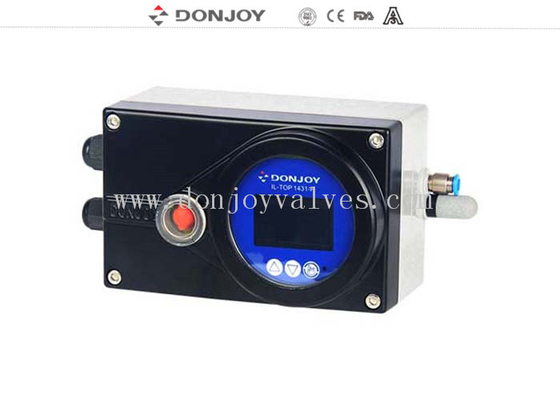

Wyświetlacz produktu
