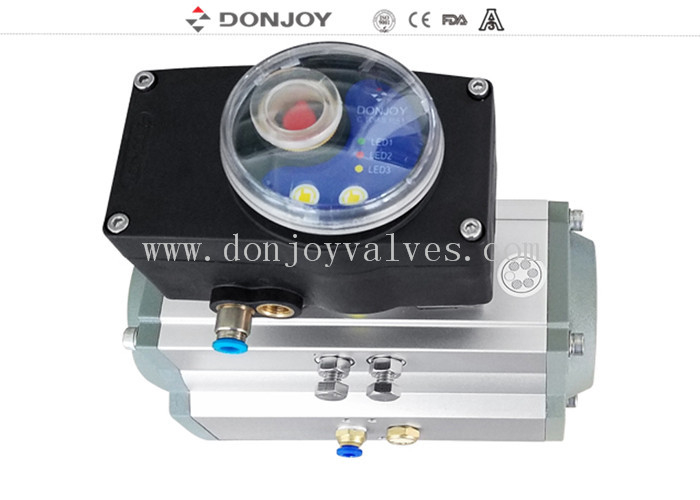

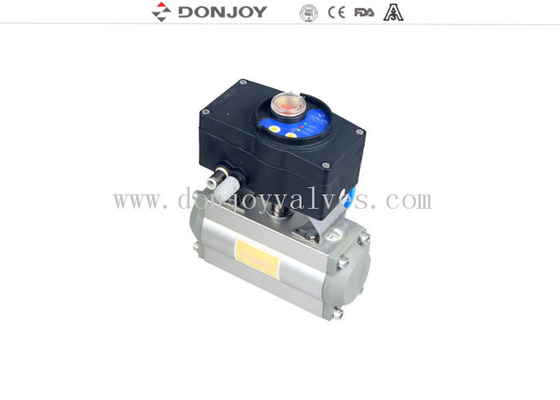

Siłownik aluminiowy z inteligentną jednostką sterującą C TOP-1561 do sprzężenia zwrotnego PLC
Funkcje techniczne
1. Wejście: PNP24VDC
2. Wyjście sprzężenia zwrotnego: PNP DC24V & 4-20mA
3. Zasilanie: DC24V±10%
4. Komunikacja magistrali: AS-I BUS
5. Dokładność: Powtarzalna dokładność pozycjonowania≤0,2%
6. Regulacja: Funkcja automatycznej regulacji jednym przyciskiem
7. Tryb pracy: Praca ręczna/automatyczna
8. Funkcja diagnostyki szczelności
9. Wyświetlacz: dwusekcyjny Kolor światła otwarte: Zielony/Czerwony, Zamknięte: Czerwony/Zielony
10. Zakres skoku: 0-180 stopni
Specyfikacja
|
Nazwa produktu
|
Inteligentny pozycjoner zaworu
|
|
Medium
|
Smarowane sprężone powietrze, gazy obojętne
|
|
Maks. temperatura pracy
|
70℃
|
|
Ciśnienie robocze
|
1,5 bar - 7 bar (22PSI do 102PSI)
|
|
Złącze
|
G1/8"
|
|
Stopień ochrony
|
IP67
|
|
Przepływ powietrza
|
200NL
|
|
Funkcja
|
Siłownik pneumatyczny dwustronnego działania
|
|
Struktura
|
Może być z czujnikiem położenia
|
|
Skok
|
180 stopni
|
|
Maks. jednostek C - TOP
|
31 jednostek C - TOP
|
|
Kabel połączeniowy
|
2m
|
|
AS-I BUS
|
maks. długość: 1m
|
Zastosowania
C - TOP to pneumatyczny kontroler, który został zaprojektowany w celu zapewnienia optymalnej kontroli zaworu.
Jest kompatybilny z większością automatycznych systemów PLC. W przemyśle spożywczym, napojów, farmaceutycznym,
może być instalowany we wszystkich rodzajach zaworów pneumatycznych, takich jak zawory mieszające, zawory motylkowe, zawory kulowe, zawory membranowe, zawory odwracające i zawory kulowe itp.
Projekt i funkcje
Łatwe, szybkie i ekonomiczne łączenie czujników z zaworem elektromagnetycznym (siłownikiem) za pomocą magistrali AS - I BUS.
Ponieważ kable są w dużej mierze zredukowane, instalacja i uruchomienie stają się wygodniejsze.
Ponadto czas uruchomienia jest skrócony, a niektóre ukryte problemy w instalacji można uniknąć. Części są takie same jak standardowe C - TOP. Jedyną zmienioną częścią jest wbudowana karta, złącze izolacyjne AS - I i samo złącze kablowe.
Jednostka sterująca zaworem C - TOP - - 2014
Wersja regulacji przemieszczenia
|
Model
|
Czujnik
|
Zawór elektromagnetyczny |
Zasilanie
|
Połączenie
|
Uwagi
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Połączenie kablowe
|
Jednostronnego działania
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Połączenie kablowe
|
Dwustronnego działania
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Połączenie kablowe
|
Trzy efekty (zawór mieszający)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Jednostronnego działania
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Dwustronnego działania
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Trzy efekty (zawór mieszający)
|
Wersja regulacji mechanicznej
|
Model
|
Czujnik
|
Zawór elektromagnetyczny |
Zasilanie
|
Połączenie
|
Uwagi
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Połączenie kablowe
|
Jednostronnego działania
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Połączenie kablowe
|
Jednostronnego działania
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Połączenie kablowe
|
Dwustronnego działania
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Połączenie kablowe
|
Trzy efekty (zawór mieszający)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Jednostronnego działania
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Jednostronnego działania
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Dwustronnego działania
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Trzy efekty (zawór mieszający)
|
