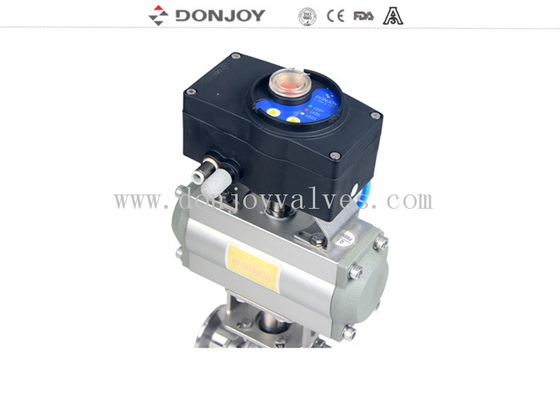

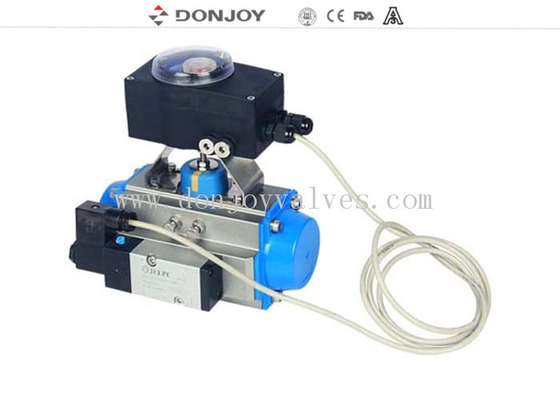

Zawór aluminiowy z inteligentnym modułem sterującym C TOP-1561 do sprzężenia zwrotnego PLC
Parametry techniczne
1. Wejście: PNP 24VDC
2. Wyjście sprzężenia zwrotnego: PNP DC24V & 4-20mA
3. Zasilanie: DC24V ±10%
4. Komunikacja magistrali: AS-I BUS
5. Dokładność: Dokładność pozycjonowania powtarzalnego ≤0,2%
6. Regulacja: Funkcja automatycznej regulacji jednym przyciskiem
7. Tryb pracy: Praca ręczna/automatyczna
8. Funkcja diagnostyki szczelności
9. Wyświetlacz: dwusekcyjny Kolor światła otwarte: Zielony/Czerwony, Zamknięte: Czerwony/Zielony
10. Zakres skoku: 0-180 stopni
SPECYFIKACJA
| Nazwa produktu |
Inteligentny pozycjoner zaworu |
| Medium |
Smarowane sprężone powietrze, gazy obojętne |
| Maks. temperatura pracy |
70℃ |
| Ciśnienie robocze |
1,5 bar - 7 bar (22PSI do 102PSI) |
| Złącze |
G1/8" |
| Stopień ochrony |
IP67 |
| Przepływ powietrza |
200NL |
| Funkcja |
Siłownik pneumatyczny dwustronnego działania |
| Struktura |
Może być z czujnikiem położenia |
| Skok |
180 stopni |
| Maks. jednostek C - TOP |
31 jednostek C - TOP |
| Kabel połączeniowy |
2m |
| AS-I BUS |
maks. długość: 1m |
Zastosowania
C - TOP to pneumatyczny kontroler, który został zaprojektowany w celu zapewnienia optymalnej kontroli zaworu.
Jest kompatybilny z większością automatycznych systemów PLC. W przemyśle spożywczym, napojów, farmaceutycznym,
może być instalowany we wszystkich rodzajach zaworów pneumatycznych, takich jak zawory mieszające, zawory motylkowe, zawory kulowe, zawory membranowe, zawory odwracające i zawory kulowe itp.
Projekt i cechy
Łatwe, szybkie i ekonomiczne łączenie czujników z zaworem elektromagnetycznym (siłownikiem) za pomocą magistrali AS - I BUS.
Ponieważ kable są znacznie zredukowane, instalacja i uruchomienie stają się wygodniejsze.
Ponadto czas uruchomienia jest skrócony, a niektóre ukryte problemy w instalacji można uniknąć. Części są takie same jak standardowe C - TOP. Jedyną zmienioną częścią jest wbudowana karta, złącze izolacyjne AS - I i samo złącze kablowe.
Jednostka sterująca zaworem C - TOP - - 2014
Wersja regulacji przemieszczenia
|
Model
|
Czujnik
|
Zawór elektromagnetyczny |
Zasilanie
|
Połączenie
|
Uwagi
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Połączenie kablowe
|
Jednostronnego działania
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Połączenie kablowe
|
Dwustronnego działania
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Połączenie kablowe
|
Trzy efekty (zawór mieszający)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Jednostronnego działania
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Dwustronnego działania
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Trzy efekty (zawór mieszający)
|
Wersja regulacji mechanicznej
|
Model
|
Czujnik
|
Zawór elektromagnetyczny |
Zasilanie
|
Połączenie
|
Uwagi
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Połączenie kablowe
|
Jednostronnego działania
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Połączenie kablowe
|
Jednostronnego działania
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Połączenie kablowe
|
Dwustronnego działania
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Połączenie kablowe
|
Trzy efekty (zawór mieszający)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Jednostronnego działania
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Jednostronnego działania
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Dwustronnego działania
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Trzy efekty (zawór mieszający)
|
