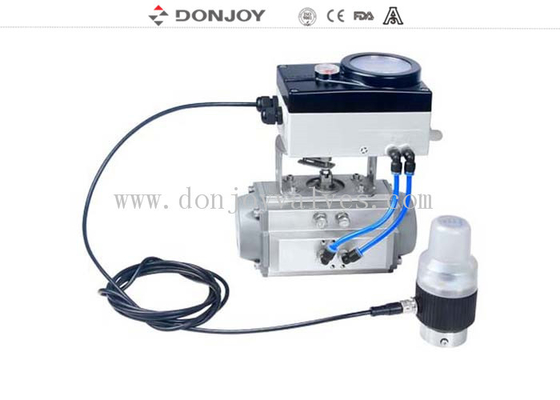

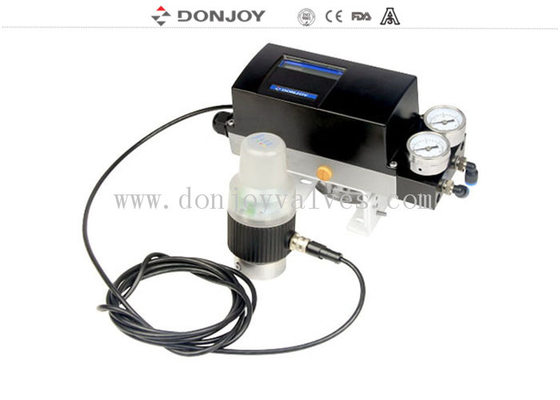

Kwadratowy inteligentny pozycjoner zaworu do zaworu kulowego bez zatrzymywania
Specyfikacja
|
Nazwa produktu
|
Inteligentny pozycjoner zaworu typu kwadratowego
|
|
Zasilanie
|
DC.24V
|
|
Ciśnienie robocze
|
10 bar
|
|
Ciśnienie pneumatyczne
|
4-7 bar
|
|
Materiał
|
SS304 / 316
|
|
Temperatura pracy
|
10℃ ~ 130℃ (-10℃ ~ 150℃ dla zaworu kątowego i zaworu kulowego)
|
|
Stopień ochrony
|
IP67
|
|
Funkcja standardowa
|
Wejście sygnału 0/4-20mA do 0-5/10V
|
|
Funkcja opcjonalna
|
Wyjście sprzężenia zwrotnego pozycji 0/4-20mA, 0-5/10V
|
|
Funkcja opcjonalna
|
Sterowanie Device Net But
|
|
Interfejs użytkownika
|
Wyświetlacz LCD
|
|
Pakowanie
|
Folia bąbelkowa dla każdego zaworu.
Opakowanie zewnętrzne to karton lub skrzynie ze sklejki.
Lub zgodnie z życzeniem klienta.
Zazwyczaj w ciągu 20 dni po otrzymaniu zaliczki T/T.
|
|
Opcjonalny
|
Uszczelka: NBR / MVQ / FPM
|
Cechy funkcji
Certyfikat ochrony przeciwwybuchowej: EXD Ⅱ BT4
Stopień ochrony: IP67
Wejście sygnału: 0-4/20mA, 0-5/10V
Sprzężenie zwrotne sygnału: 0-4/20mA, 0-5/10V
Protokół BUS: DEVICE NET BUS
Cechy techniczne
Sterowanie może być używane jako pozycjoner lub kontroler procesowy.
Jako pozycjoner, może ustawiać pozycję zaworu zgodnie z zadaną wartością.
Jako kontroler procesowy, MPU odbierze sygnał z kontroli, porównując ustawioną wartość pozycji zaworu z rzeczywistą pozycją zaworu, poprzez algorytm kontroli PIC, kontroler procesowy napędzi zawór do dokładnej pozycji docelowej zaworu.

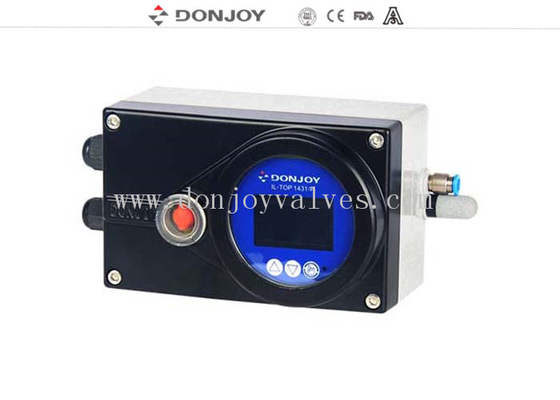

Kontroler składa się z MPU, jednostki detekcji poprzez sterowanie sygnałem, detektora pozycji, wyświetlacza LCD, klawiatury i zaworu piezoelektrycznego itp.
Instalacja
Mogą być oferowane siłowniki o ruchu kątowym, takie jak zawór motylkowy, zawór kulowy i zawory itp.
Specyfikacja: 1 cal - 12 cali, DN25 - DN200
Informacje dotyczące zamówienia
IL-TOP-S Kwadratowy Kontroler
|
Model
|
Funkcja
|
Sprzężenie zwrotne pozycji
|
Opis
|
|
IL-TOP-S-001-M
|
Pozycjoner + Kontrola procesu
|
4-20mA/0-5/10V
|
Jednostronnego działania
|
|
IL-TOP-S-002-M
|
Pozycjoner + Kontrola procesu
|
4-20mA/0-5/10V
|
Dwustronnego działania
|
|
IL-TOP-S-001
|
Pozycjoner + Kontrola procesu
|
NIE
|
Jednostronnego działania
|
|
IL-TOP-S-002
|
Pozycjoner + Kontrola procesu
|
NIE
|
Dwustronnego działania
|
|
IL-TOP-S-001-BUS
|
Pozycjoner + Kontrola procesu + BUS
|
|
Jednostronnego działania + BUS
|
|
IL-TOP-S-002-BUS
|
Pozycjoner + Kontrola procesu + BUS
|
|
Dwustronnego działania + BUS
|
IL-TOP-S Kwadratowy Kontroler (Ochrona przeciwwybuchowa: EXD Ⅱ BT4)
|
Model
|
Funkcja
|
Sprzężenie zwrotne pozycji
|
Opis
|
|
IL-TOP-S-001-M-EX
|
Pozycjoner + Kontrola procesu
|
4-20mA/0-5/10V
|
Jednostronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-002-M-EX
|
Pozycjoner + Kontrola procesu
|
4-20mA/0-5/10V
|
Dwustronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-001-EX
|
Pozycjoner + Kontrola procesu
|
NIE
|
Jednostronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-002-EX
|
Pozycjoner + Kontrola procesu
|
NIE
|
Dwustronnego działania - Poziomy wybuchu
|
|
IL-TOP-S-001-BUS-EX
|
Pozycjoner + Kontrola procesu + BUS
|
|
Jednostronnego działania, BUS - Ochrona przeciwwybuchowa
|
|
IL-TOP-S-002-BUS-EX
|
Pozycjoner + Kontrola procesu + BUS
|
|
Dwustronnego działania, BUS - Ochrona przeciwwybuchowa
|
Instrukcja instalacji
