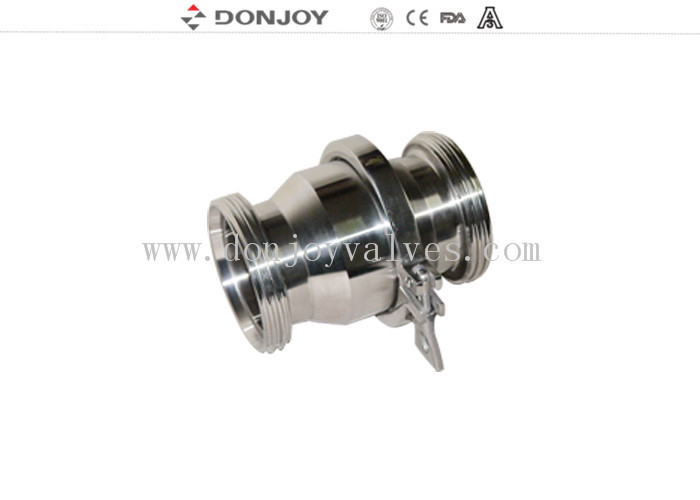

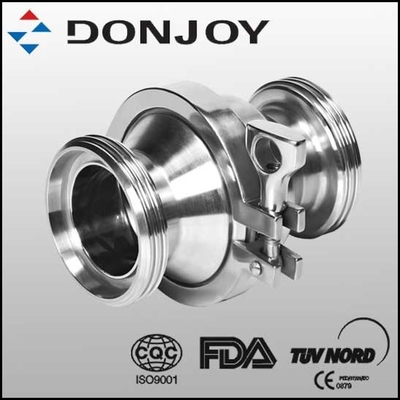

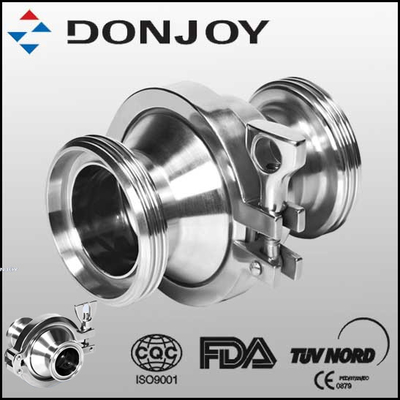

Złącze zacisku nadwozia hydrauliczny zawór kontrolny cylindru, zawór kontrolny przyłącza
Specyfikacja
| Nazwa produktu: |
SS304/SS316L Zawór awaryjny, zawór niezatrzymywający, połączenie zacisków nadwozia |
| Materiał nadwozia zaworu: |
SS304 lub SS316L |
| Materiał uszczelnienia: |
EPDM |
| Ciśnienie robocze: |
10 barów |
| Ciśnienie otwierające: |
00,1-0,3 bar |
| Maksymalna temperatura pracy: |
120 stopni C |
| Dostępny rozmiar: |
3/4" - 3 1/2", DN15-DN100 |
| Dostępne połączenie: |
Wątek, spawanie, zacisk. |
| Dostępne standardowo: |
DIN,SMS, 3A |
| Certyfikat: |
FDA, CE |
Opis:
Wyniki badań
1Łatwo rozmontować.
2Małe budownictwo
3łączność DIN11851 (standardowa)
Zastosowanie:
1Zawór kontrolny to zawór, który uniemożliwia przepływ płynu z powrotem i zapewnia przepływ tylko w jednym kierunku.
2Można go użyć do zapobiegania powrotowi mniej przepływu.
3Jest stosowany w przemyśle spożywczym, napojach, winie, oleju,kosmetyce, farmaceutycznym i chemicznym.
Informacje techniczne
• Zawór kontrolny sanitarny może mieć rozmiar od 1/2" do 4".
• Połączenie końcowe można na żądanie spawać na tyłach, trójzacisk sanitaryjny, nawinięte lub inne.
• Maksymalne dostępne ciśnienie robocze wynosi 10 barów (145 psi)
• Zaworki są dostępne dla następujących ciśnienia pęknięcia:
4.35psi (0,3bar) dla DN25
20,9 psi (0,2 bar) dla DN32-40
10,45 psi (0,1 bar) dla DN50-100
• W zależności od materiału temperatury, w których działają zawory, wahają się od:
EPDM 14°F do 248°F (-10°C do 120°C)
SYLIKON -22°F do 356°F (-30°C do 180°C)
VITON (FPM) 23°F do 356°F (-5°C do 220°C)
Teflon (PTFE) -4°F do +482°F (-20°C do 250°C)
• Wykończenie powierzchniowe może być domyślnie Ra 32μin (0,8μm) lub lepsze na żądanie.
Co należy pamiętać o zainstalowaniu zaworu kontrolnego
Zaworki kontrolne sanitarne mogą być instalowane poziomo lub pionowo. Jednakże należy przestrzegać następujących specyfikacji dla zaworów kontrolnych kulkowych i dyskowych:
Wyniki badań
W ustawieniu pionowym produkt musi płynąć od dołu do góry, aby grawitacja mogła wpychać piłkę do środka i z zewnątrz siedzenia.
W ustawieniu poziomym zakrzywiona część zaworu musi być pionowa i w kącie 90 stopni do rury.
Wyniki badań
Zawory kontrolne dyskowe nie mają wolnego odpływu w ustawieniu pionowym, dlatego, aby były wolne, muszą być w pozycji poziomej.
Rysunek
Szczegóły opakowania
Płytka z bąbelkami dla każdego zaworu.
Zewnętrzne opakowanie to pudełka kartonowe lub sklejki.
Albo według prośby klientów.
