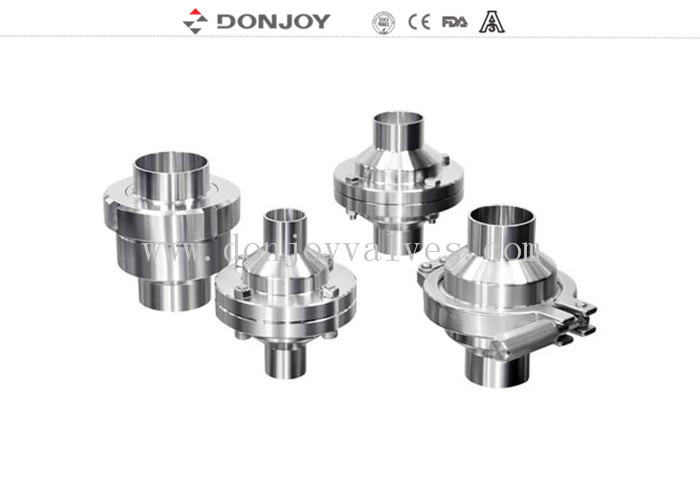

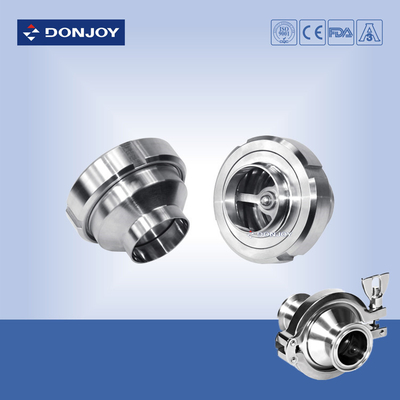

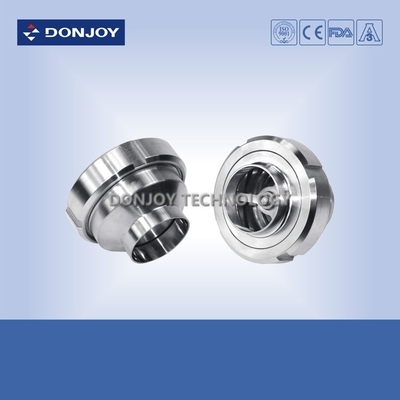

Profesjonalne 3-calowe hydrauliczne zawory zwrotne zapobiegające cofaniu z uszczelką FPM
Opcja zaworów zwrotnych hydraulicznych
1. Połączenie: Spawane, Gwintowane
2. USZCZELNIENIE: NBR, FPM, PTEF, wszystko zgodnie z FDA177.2600
3. Standard: DIN, SMS, RJT, IDF, ISO, 3A
Specyfikacja
| Nazwa produktu: |
3", Sanitarne zawory zwrotne SS316L, gwintowane zawory zwrotne zapobiegające cofaniu |
| Materiał korpusu zaworu: |
SS304 lub SS316L |
| Materiał uszczelnienia: |
EPDM |
| Maks. ciśnienie robocze: |
10 bar |
| Ciśnienie otwarcia: |
0,1-0,3 bara |
| Maks. temperatura robocza: |
120 stopni C |
| Dostępne rozmiary: |
1/2"-4" , DN10-D100 |
| Dostępne połączenia: |
Gwintowane, Spawane |
| Dostępny standard: |
DIN, SMS, 3A |
| Certyfikat: |
FDA, CE |
Zastosowania:
1. Zawór zwrotny to zawór, który zapobiega cofaniu się płynu i zapewnia przepływ tylko w jednym kierunku.
2. Może być używany do zapobiegania powrotowi przepływu, unikając uderzeń hydraulicznych.
3. Jest stosowany w przemyśle spożywczym, napojów, wina, oleju, kosmetyków, farmaceutycznym i chemicznym.
Rysunek
Zasada działania
Zawór otwiera się, gdy ciśnienie płynu przekracza ciśnienie sprężyny. Gdy dwa ciśnienia się wyrównują, zawór zamyka się. Silniejsze ciśnienie zwrotne również zamyka zawór.
Do czego służą zawory sanitarne?
Zawory sanitarne to zawory dwuportowe, które posiadają dwa oddzielne otwory na korpusie. Płyn wchodzi przez jeden otwór i wychodzi przez drugi. Zawory te pomagają w aplikacjach, które wymagają przepływu cieczy tylko w jednym kierunku.
Zawory sanitarne występują w dwóch formach: poziomej i pionowej.
Zawory poziome są odpowiednie do linii poziomych, które wymagają samoodpływowych zaworów
Zawory pionowe mogą być używane zarówno w instalacjach pionowych, jak i poziomych; w zastosowaniach poziomych zawory pionowe pomagają, gdy zawory samoodpływowe nie mogą utrzymać zasysania pompy i ciągłości temperatury
W przypadku poziomych sprężynowych zaworów zwrotnych, przepływ produktu wypycha tarczę w zaworze z dala od gniazda. Po usunięciu ciśnienia przepływu do przodu, sprężyna elektropolerowana powróci tarczę do pierwotnej pozycji i przytrzyma ją przy gnieździe, aby utrzymać ją zamkniętą. Ciśnienie zwrotne również zmusi tarczę do pozycji zamkniętej.
Zawory zwrotne pomagają w scenariuszach, które wymagają ewakuacji rurociągów procesowych. Może to nastąpić z wielu powodów, zwłaszcza tych związanych z odzyskiwaniem produktu lub drenażem. Niektóre aplikacje mogą również wymagać mieszania powietrzem produktów w rurociągach lub w zbiornikach, do których prowadzą. Zawory zwrotne mogą to osiągnąć.
O czym należy pamiętać podczas instalacji sanitarnego zaworu zwrotnego
– Kulowy zawór zwrotny –
W ustawieniu pionowym produkt musi przepływać od dołu do góry, aby grawitacja mogła wpychać kulę do i z gniazda.W ustawieniu poziomym zakrzywiona część zaworu musi być skierowana do góry i pod kątem 90 stopni do rury. Zapewnia to, że zawór jest wolny od drenażu, a kula siedzi prawidłowo.
– Tarczowy zawór zwrotny –
Tarczowe zawory zwrotne nie są wolne od drenażu w ustawieniu pionowym. Dlatego, aby były wolne od drenażu, muszą być w pozycji poziomej.
Certyfikat
Donjoy produkuje produkty certyfikowane przez 3A, CE, FDA i tak dalej, zgodnie ze standardem GMP, EHEDG. Produkcja ściśle przestrzega systemu zarządzania ISO9001-2008.
