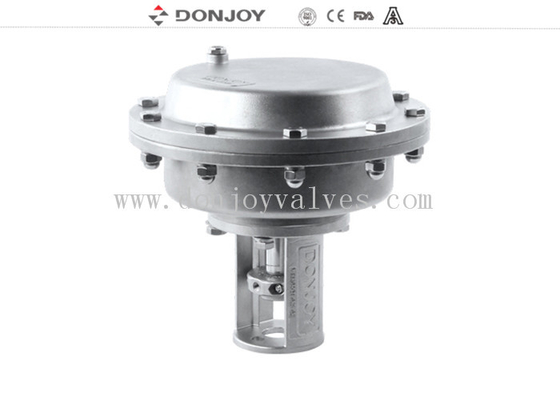

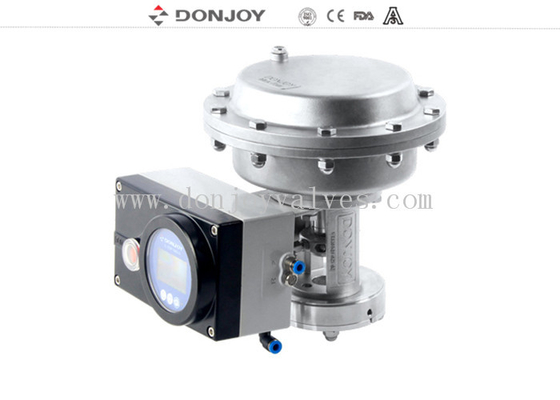

Wysokociśnieniowy pneumatyczny siłownik membranowy ze stali nierdzewnej z inteligentnym pozycjonerem zaworu
Opis
Membranowy siłownik pneumatyczny to pionowy siłownik liniowy. Siłownik posiada cechy techniczne elastycznej konfiguracji i kombinacji, dużej prędkości otwierania i zamykania, wykonania ze stali nierdzewnej itp. Siłownik może być stosowany do zaworów kulowych, zaworów grzybkowych itp., różnych zaworów o ruchu liniowym. Można również skonfigurować różne funkcje automatycznego sterowania, takie jak informacja zwrotna o położeniu zaworu, jednostka sterująca zaworem, kontroler procesowy, inteligentny pozycjoner zaworu itp.
Specyfikacja techniczna
Specyfikacje cylindra: Φ160, Φ250
Ciśnienie źródła powietrza: 4-7 bar
Temperatura pracy: -10℃ do 80℃
Tryb działania: jednostronnego działania (gaz/sprężyna), normalnie zamknięty, normalnie otwarty
Dwustronnego działania (gaz/gaz)
Działanie: Skok liniowy (skok prostoliniowy)
Specyfikacja
|
Nazwa produktu:
|
Wysokociśnieniowy pneumatyczny siłownik membranowy ze stali nierdzewnej z inteligentnym pozycjonerem zaworu |
|
Materiał korpusu zaworu:
|
SS304 lub SS316L
|
|
Ciśnienie robocze:
|
20 bar
|
|
Temperatura pracy:
|
120 stopni
|
|
Dostępne rozmiary:
|
DN25-DN200 lub 1" - 8"
|
|
Połączenie:
|
Spawanie, zacisk, gwint, Kołnierz itp.
|
|
Obsługa:
|
Głowica sterująca
|
|
Konfiguracja:
|
IL-TOP / C-TOP / FKQ-TOP itp.
|
|
Skrzynka wskaźników sygnału:
|
Opcjonalne
|
|
Struktura:
|
Z IL - TOP
|
|
Numer modelu:
|
VJZ223Q2
|
|
IL - TOP:
|
Inteligentny pozycjoner zaworu
|
Funkcja
Z inteligentnym pozycjonerem zaworu / IL - TOP
Z siłownikiem pneumatycznym
Opcjonalne
C -TOP / IL - TOP / sterownik elektryczny
Wybór modelu
| Rozmiar |
Działanie |
Zalecany zakres |
Maksymalne ciśnienie |
| Praca dla zaworu o ruchu prostoliniowym |
| 150 |
Jednostronnego działania |
DN25-DN50,1"-2" |
20 bar |
| DN65,2.5" |
10 bar |
| DN80,3" |
8 bar |
| DN100,4" |
5 bar |
| 150 |
Dwustronnego działania |
DN25-DN50,1"-2" |
20 bar |
| DN65,2.5" |
20 bar |
| DN80,3" |
16 bar |
| DN100,4" |
10 bar |
| 250 |
Jednostronnego działania |
DN65,2.5" |
20 bar |
| DN80,3" |
20 bar |
| DN100,4" |
20 bar |
| DN125,5" |
8 bar |
| DN150,6" |
6 bar |
| 250 |
Dwustronnego działania |
DN100,4" |
20 bar |
| DN125,5" |
15 bar |
| DN150,6" |
10 bar |
| DN200,8" |
8 bar |
Konfiguracja funkcji
1) Typ podstawowy: siłownik pneumatyczny
2) Siłownik pneumatyczny + urządzenie ręczne
3) Siłownik pneumatyczny + urządzenie sprzężenia zwrotnego F-TOP-1671
4) Siłownik pneumatyczny + pozycjoner zaworu IL-TOP-1441
5) Siłownik pneumatyczny + pozycjoner zaworu IL-TOP-1891
6) Siłownik pneumatyczny + urządzenie ręczne + pozycjoner zaworu-1441
7) Siłownik pneumatyczny + dzielony pozycjoner zaworu IL-TOP-1441
