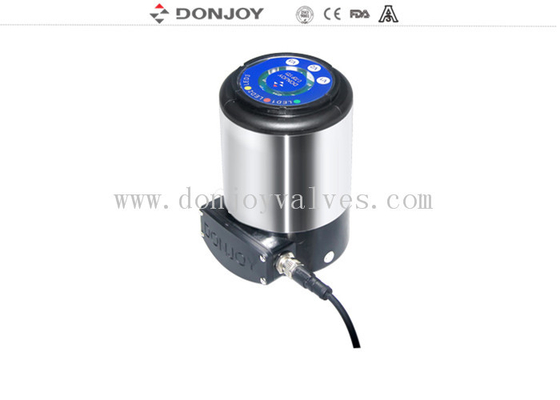

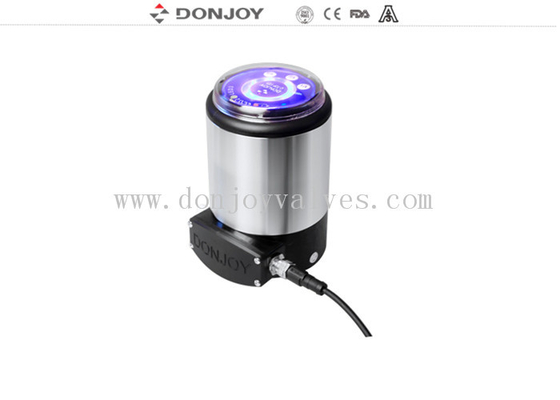

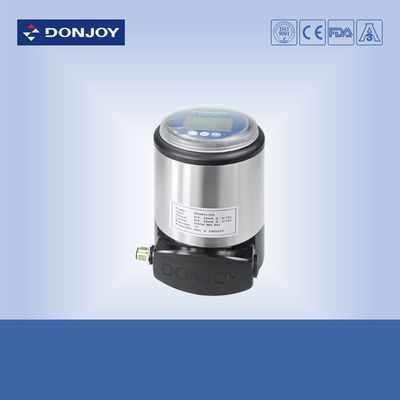

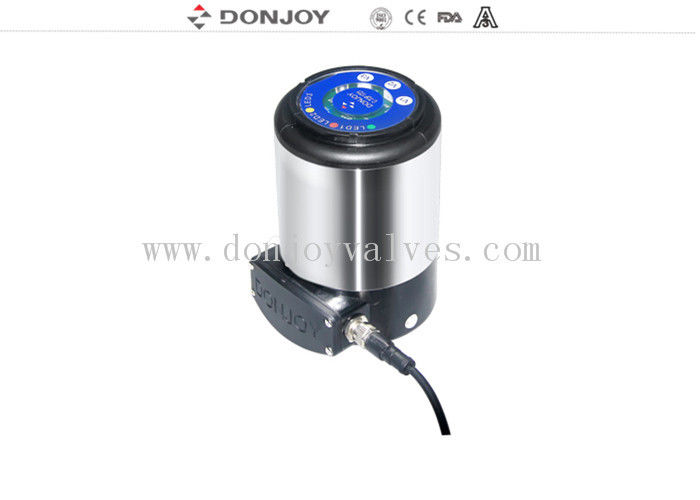

5.0-7.0 Bar inteligentny pozycjonator zaworu Urządzenie, sterownik profibus, sterownik zaworu

5.0-7.0 Bar inteligentny pozycjonator zaworu Urządzenie Net BUS Control CE / ISO / FDA

Specyfikacja


 Wnioski
Kontroler (IL - TOP) jest głównie stosowany w systemach wszelkiego rodzaju sterowania procesem płynu i kontroli przepływu.
IL-TOP można zainstalować do wszystkich rodzajów czynników działających w ruchu liniowym, takich jak zawór siedzący pod kątem pneumatycznym, zawór przegubowy, zawór motylkowy, zawór kulkowy itp.które są zawory do regulacji przepływu.

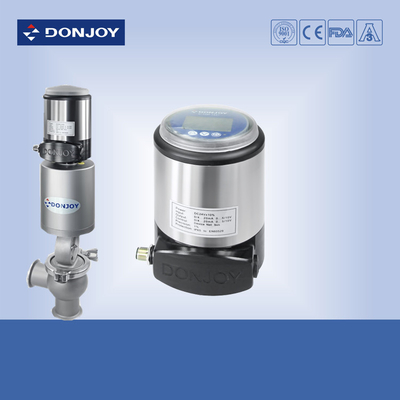

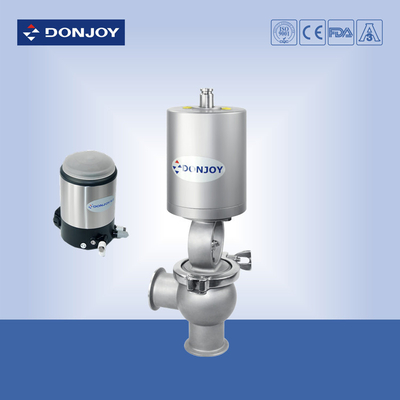

IL-TOP można łatwo zainstalować do siłowników, które nadają się do sytuacji o wysokiej czystości.

Cechy
0/4 - 20mA do 0 - 5/10V wejścia sygnału (standardowy)
0/4 - 20mA wyjście sprzężenia zwrotnego pozycji (nieobowiązkowe)
Urządzenie sterujące BUS sieciowy (nieobowiązkowe)
Wykonawca ruchu liniowego / ruchu obrotowego (nieobowiązkowy)
Pojemność: DC.24V
Ciśnienie pneumatyczne: 5,0-7,0 bara
Złącze: G1/8"
Poziom ochrony: IP67
Cechy techniczne
Urządzenie sterujące może być wykorzystywane jako pozycjonator lub sterownik procesu.
Jako urządzenie pozycjonujące, można ustawić pozycję zaworu zgodnie z punktem ustawienia.
Jako sterownik procesu, MPU otrzymuje sygnał z sterowania poprzez porównanie wartości ustawienia pozycji zaworu z rzeczywistą pozycją zaworu, za pomocą algorytmu sterowania PIC,kontroler procesu będzie napędzać zawór do dokładnego docelowego pozycjonera zaworu.
Kontroler składa się z MPU, urządzenia wykrywającego sygnał sterowania, czujnika pozycji, wyświetlacza LCD, klawiatury i zaworu piezoelektrycznego itp.

Instalacja
To bardzo proste zainstalować sterownik i siłownik, a pozycję wyświetlacza LCD można regulować.
Zdejmowanie przezroczystej osłony w kierunku przeciwnym do ruchu wskazówek zegara, a następnie:
Aby obsługiwać klawiaturę, rozluźnić podstawę i 2 śruby za pomocą klucza M5;
Aby łatwo obrócić go i dostosować go do kierunku wyświetlania chcesz, i ponownie zacisnąć 2 śruby przez klucz;
Do rozluźnienia skrzynki końcowej, zdjęcia 4 śrub i otwarcia skrzynki, oraz do pracy zgodnie z schematem połączenia.
Potrzebuje złącza do połączenia sterownika z siłownikiem.
