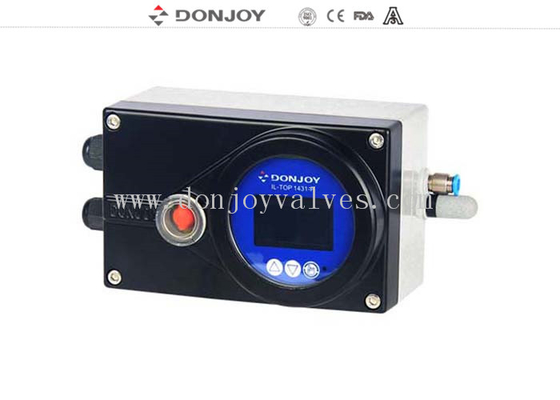

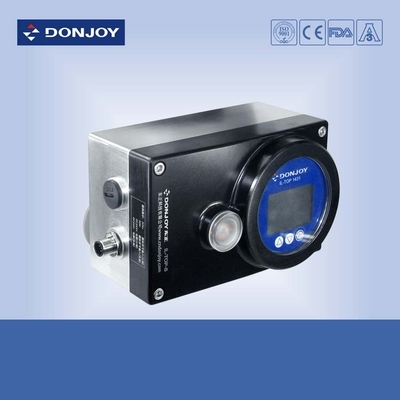

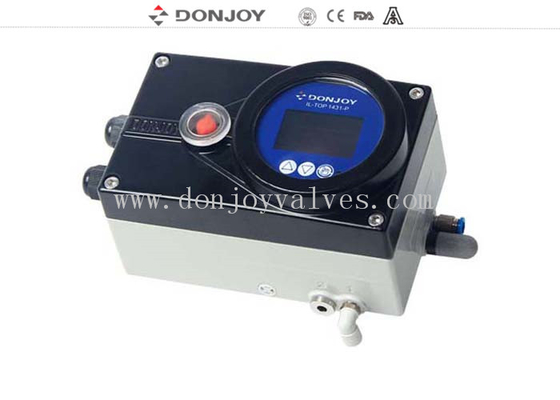

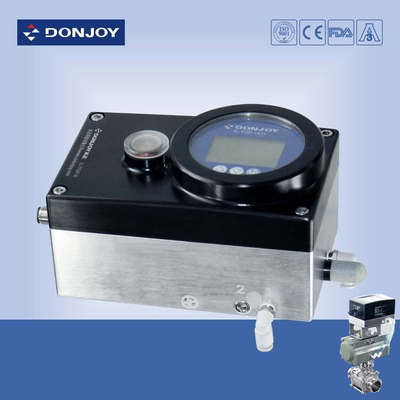

Pozycjoner zaworu pneumatycznego 0/4-20mA na wejście sygnału 0-5/10V
SPECYFIKACJA
| Nazwa produktu |
Inteligentny pozycjoner zaworu typu kwadratowego |
| Zasilanie |
DC.24V |
| Ciśnienie robocze |
10 bar |
| Ciśnienie pneumatyczne |
4-7 bar |
| Materiał |
SS304 / 316 |
| Temperatura pracy |
-10℃ ~ 130℃ (-10℃ ~ 150℃ dla zaworów kątowych i grzybkowych) |
| Stopień ochrony |
IP67 |
| Funkcja standardowa |
0/4-20mA na wejście sygnału 0-5/10V |
| Funkcja opcjonalna |
Wyjście sprzężenia zwrotnego pozycji 0/4-20mA, 0-5/10V |
| Funkcja opcjonalna |
Sterowanie przez Device Net But |
| Interfejs obsługi |
Wyświetlacz LCD
|
| Cecha |
Inteligentne pozycjonowanie |
| Szczegóły dostawy |
Zazwyczaj w ciągu 20 dni po otrzymaniu zaliczki T/T. |
Funkcja cecha
Certyfikat ochrony przeciwwybuchowej: EXD Ⅱ BT4
Stopień ochrony: IP67
Wejście sygnału: 0-4/20mA, 0-5/10V
Sprzężenie zwrotne sygnału: 0-4/20mA, 0-5/10V
Protokół BUS: DEVICE NET BUS
Cecha techniczna
Sterowanie może być używane jako pozycjoner lub kontroler procesowy.
Jako pozycjoner, może ustawiać pozycję zaworu zgodnie z punktem nastawy.
Jako kontroler procesowy, MPU odbierze sygnał z kontroli, porównując ustawioną wartość pozycji zaworu z rzeczywistą pozycją zaworu, poprzez algorytm kontroli PIC, kontroler procesowy napędzi zawór do dokładnej pozycji docelowej zaworu.
Kontroler składa się z MPU, jednostki detekcji poprzez sterowanie sygnałem, detektora pozycji, wyświetlacza LCD, klawiatury i zaworu piezoelektrycznego itp.

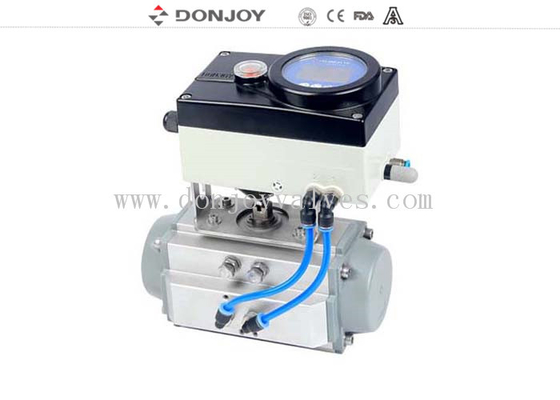

Instalacja
Można zaoferować siłowniki o ruchu kątowym, takie jak zawory motylkowe, kulowe i zawory itp.
Specyfikacja: 1 cal - 12 cali, DN25 - DN200
Informacje dotyczące zamówienia
IL-TOP-S Kontroler kwadratowy
| Model |
Cecha |
Sprzężenie zwrotne pozycji |
Opis |
| IL-TOP-S-001-M |
Pozycjoner + Kontrola procesu |
4-20mA/0-5/10V |
Jednostronnego działania |
| IL-TOP-S-002-M |
Pozycjoner + Kontrola procesu |
4-20mA/0-5/10V |
Dwustronnego działania |
| IL-TOP-S-001 |
Pozycjoner + Kontrola procesu |
NIE |
Jednostronnego działania |
| IL-TOP-S-002 |
Pozycjoner + Kontrola procesu |
NIE |
Dwustronnego działania |
| IL-TOP-S-001-BUS |
Pozycjoner + Kontrola procesu + BUS |
|
Jednostronnego działania + BUS |
| IL-TOP-S-002-BUS |
Pozycjoner + Kontrola procesu + BUS |
|
Dwustronnego działania + BUS |
IL-TOP-S Kontroler kwadratowy (Ochrona przeciwwybuchowa: EXD Ⅱ BT4)
| Model |
Cecha |
Sprzężenie zwrotne pozycji |
Opis |
| IL-TOP-S-001-M-EX |
Pozycjoner + Kontrola procesu |
4-20mA/0-5/10V |
Jednostronnego działania - Poziomy wybuchu |
| IL-TOP-S-002-M-EX |
Pozycjoner + Kontrola procesu |
4-20mA/0-5/10V |
Dwustronnego działania - Poziomy wybuchu |
| IL-TOP-S-001-EX |
Pozycjoner + Kontrola procesu |
NIE |
Jednostronnego działania - Poziomy wybuchu |
| IL-TOP-S-002-EX |
Pozycjoner + Kontrola procesu |
NIE |
Dwustronnego działania - Poziomy wybuchu |
| IL-TOP-S-001-BUS-EX |
Pozycjoner + Kontrola procesu + BUS |
|
Jednostronnego działania, BUS - Ochrona przeciwwybuchowa |
| IL-TOP-S-002-BUS-EX |
Pozycjoner + Kontrola procesu + BUS |
|
Dwustronnego działania, BUS - Ochrona przeciwwybuchowa |
Tag: Pozycjoner, Głowica sterująca. Regulacja proporcjonalna
