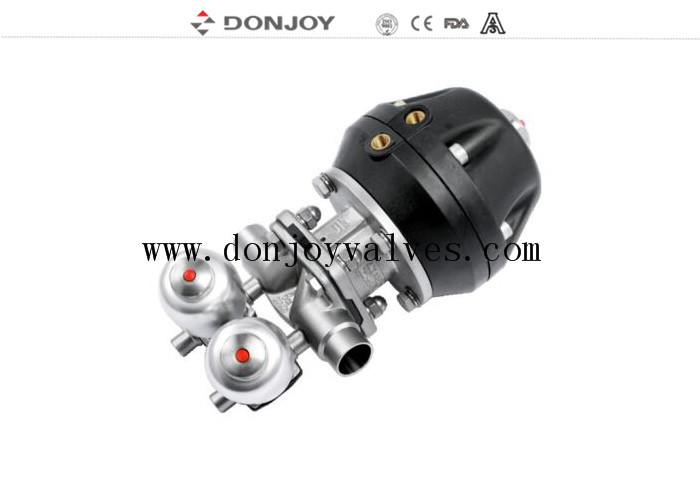

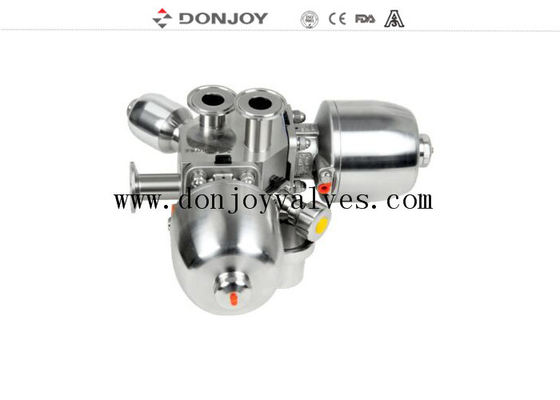

Donjoy Welding Combined Multiport Diaphragm Valve z FDA EPDM/PTFE
Specyfikacje
|
Nazwa produktu:
|
SS sanitary Multiport Pneumatic Diaphragm Valve dla:
przemysł farmaceutyczny
|
|
Materiał nadwozia zaworu:
|
SS316L
|
|
Materiał uszczelnienia:
|
Jednorazowa uszczelniająca śrubkowa/Klej PTFE+EPDM/Dwie części
PTFE+EPDM
|
|
Maksymalne ciśnienie robocze:
|
10 barów
|
|
Max.Temperatura pracy:
|
130 stopni C
|
|
Dostępny rozmiar:
|
"-3" DN25-DN80
|
|
Dostępne połączenie:
|
Ściskacz/spojenie/przęg/specjalne połączenie
|
|
Dostępne standardowo:
|
3A/BPE/DIN/ISO/IDF
|
|
Wykorzystywane:
|
Ręczne, pneumatyczne
|
|
Dostępna struktura:
|
Proste, tee, typu U, dno zbiornika
|
|
Kontrola:
|
Inteligentny pozycjonator zaworu / sterowanie C-TOP / czujnik pozycji
|
|
Certyfikat:
|
3A/54-02 (1580), PED/97/23/WE, FDA.177.2600
|
|
Zakres zastosowania:
|
Produkty mleczne, żywność, napoje, apteka, kosmetyki itp.
|
|
Instrukcja obsługi:
|
Dwujęzyczny język chiński - angielski
|
|
W kierunku portu:
|
Zgodnie z rzeczywistą sytuacją
|
Opis
Różne konfiguracje zaworu przewodu
1. Zawór dyszfragmatyczny z pisicjonerem/kontrolerem procesu ((IL-TOP)
2. Zawór membranowy z jednostką sterującą ((C-Top)
3Regulator pozycji zaworu
4Moduł czujników pozycji
5Plastikowy uchwyt
6Ręcznik ze stali nierdzewnej
7Ostrzeżacz ze stali nierdzewnej
8Elektryczny zawór przewodu
9Plastikowy akutor.
10Korpus: Odlewanie / Kucie
Zasady działania
1Nie ma ścieżek do środowiska zewnętrznego, więc jest odpowiedni do procesów aseptycznych.
2Gdy zawór jest zamknięty, podkładek ciśnienia, który podtrzymuje przepony, przesuwa się w kierunku powierzchni uszczelniającej na ciele.Kiedy płytka ciśnienia porusza się, przewód zgięty i zmuszony w dół na obszar siedzenia w środku ciała, co zamyka ścieżkę przepływu przez ciało.
3- stosunek ciała do płyty ciśnieniowej zapobiega nadmiernej kompresji przewodu
4. zawór może być ręczne działanie i pneumatyczne działanie górne sterowanie zawory magnetyczne
Świadectwo zaworu błony otwórnej
1Wszystkie syntetyczne żywice i dodatki spełniają certyfikat FDA.
2Dokumentacja składu chemicznego materiału, właściwości fizycznych i procesu produkcji.
3.3-spójność uwierzytelnianie
4.CE-PED/97/23/WE
5.EN 10204-3.1
Diafragma zaworu
1. EPDM+PTFE ((Klej)Tabletki z membrany mają wysoką odporność chemiczną, wysoką stabilność, dobrą elastyczność, długą żywotność, wysoką uszczelnialność, brak degeneracji kodu i nie wpływają na wahania temperatury.czy jest to cykl termiczny, cyklu chłodnego lub systemu dezynfekcji parą.
Wskaźnik: 1-3", DN20-DN80
Temperatura: -20 do 120 stopni
2. EPDM+PTFE (Separate) Może zmniejszyć tolerancję prześcieradła i wydłużyć żywotność prześcieradła
Wskaźnik: 1-4", DN20-DN100
Temperatura: -20 do 150 stopni
3 Jednorazowe uszczelnienie (EPDM/SILICONE/FPM), gumowa membrana osadzona w warstwie wulkanizowanej warstwy włókien wzmacnia jej właściwości mechaniczne, a następnie membrana w ciśnieniu i temperaturze ma wysoką stabilność uszczelnienia,wzmocnienie twardowania włókien w śruby ze stali nierdzewnej, aby zapewnić lepsze łączenie gumy i metalu.
Wskaźnik: 1-4", DN20-DN100
Temperatura: -10 do 120 stopni
4. Mini-typowa uszczelka membranowa (EPDM, SILICONE, FPM, EPDM+PTFE)
Wymagania dotyczące:
Temperatura: -20 do 150 stopni
Obsługa powierzchni:
1Do polerowania mechanicznego: wewnętrzne Ra < 0,5 μm, zewnętrzne: od 1 do 4 cm.
Połączenie zaworów
GMP WALW: Używany głównie w wysoko czystej wodzie lub w innym systemie dystrybucji pionowej rurociągi wodnej, która może skutecznie zmniejszyć blokadę rurociągu.jeden z zaworu umieszczony w pionowej pozycji wywozu jest nie hodowlę bakterii lub proces krzyżowego zakażenia próby ust, gdy zawór otwarty
SAP VALVE: Używane głównie w systemie rurociągów poziomych, z zawórami gospodarskimi umieszczonymi w pozycji poziomej i utrzymującymi określony kąt samobiegania,Następnie otwór przejściowy w najniższym punkcie rozładowania w przewodzie wodnym zaworu gospodarza.
Operacja:
Tag: zawory Donjoy, zawory błony otwórnej, zawory BPE
