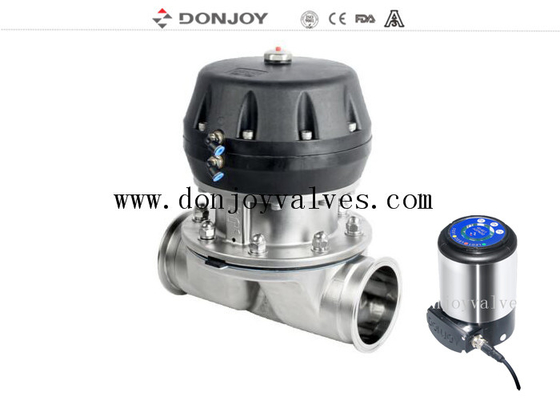

Zawór membranowy pneumatyczny wieloportowy DN80 spawany 316L

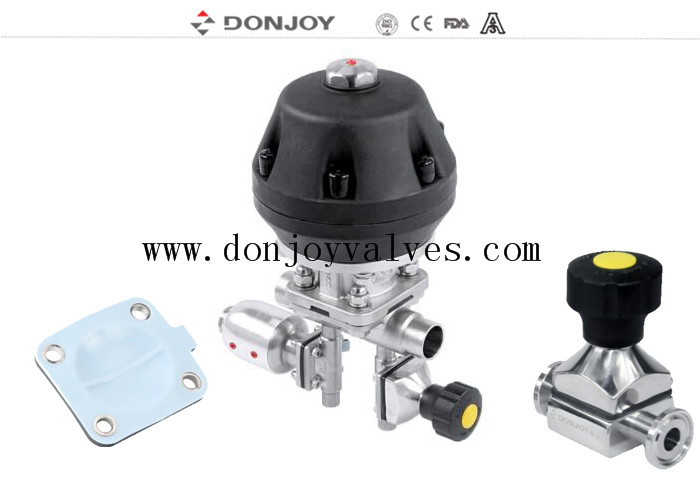

Wieloportowy pneumatyczny zawór membranowy z zaworami do pobierania próbek

Specyfikacje


Opis
 Różne konfiguracje zaworu membranowego
 1.      Zawór membranowy z pozycjonerem/kontrolerem procesowym (IL-TOP)
 2.      Zawór membranowy z jednostką sterującą (C-Top)
 3.      Regulator położenia zaworu
 4.      Moduł czujnika położenia
 5.      Plastikowy uchwyt
 6.      Uchwyt ze stali nierdzewnej
 7.      Siłownik ze stali nierdzewnej
 8.      Elektryczny zawór membranowy
 9.      Plastikowy siłownik
 10.    Korpus: Odlew / Kucie


Zasady działania

1. Membrana zapewnia uszczelnienie korpusu, jak również uszczelnienie gniazda. Nie ma ścieżek do środowiska zewnętrznego, więc nadaje się do procesów aseptycznych

2. Gdy zawór jest zamknięty, podkładka dociskowa, która podtrzymuje membranę, przesuwa się w kierunku powierzchni uszczelniającej na korpusie. Kiedy płyta dociskowa się porusza, membrana ugina się i jest wciskana w dół na obszar gniazda w środku korpusu, zamykając w ten sposób ścieżkę przepływu przez korpus.

3. Wzajemne oddziaływanie korpusu z płytą dociskową zapobiega nadmiernemu ściskaniu membrany

4. Zawór może być obsługiwany ręcznie i pneumatycznie za pomocą cewek zaworów elektromagnetycznych

Certyfikat zaworu membranowego

1. Wszystkie żywice syntetyczne i dodatki są zgodne z certyfikatem FDA.

2. Skład chemiczny materiału, właściwości fizyczne i proces produkcji są udokumentowane.

3. Zgodność 3-a

4. CE-PED/97/23/EC

5. EN 10204-3.1

Membrana zaworu

1. EPDM+PTFE (klejony)Tabletka membranowa ma wysoką odporność chemiczną, wysoką stabilność, dobrą elastyczność, długą żywotność, wysokie uszczelnienie, brak degeneracji kodu i nie jest narażona na wahania temperatury, doskonałą wydajność, niezależnie od tego, czy jest to cykl termiczny, cykl zimny, czy system dezynfekcji parą.

Specyfikacja: 1-3", DN20-DN80

Temperatura: -20 do 120 stopni

2. EPDM+PTFE (oddzielny) Może zmniejszyć tolerancję membrany i przedłużyć żywotność membrany

Specyfikacja: 1-4", DN20-DN100

Temperatura: -20 do 150 stopni

3 Pojedyncze uszczelnienie (EPDM/SILIKON/FPM), gumowa membrana osadzona w warstwie wulkanizowanej włókniny wzmacnia jej właściwości mechaniczne, następnie membrana pod ciśnieniem i temperaturą ma wysoką stabilność uszczelnienia, wzmacniając utwardzanie włókien w śrubie ze stali nierdzewnej, aby zapewnić lepsze połączenie gumy i metalu. Dlatego nadaje się do stosowania w środowisku próżniowym.

Specyfikacja: 1-4", DN20-DN100

Temperatura: -10 do 120 stopni

4. Mini uszczelka membranowa (EPDM, SILIKON, FPM, EPDM+PTFE)

Specyfikacja: 1/4"-3/4", DN6-DN15

Temperatura: -20 do 150 stopni

Obróbka powierzchni:

1. Do polerowania mechanicznego: Wewnętrzne Ra＜0,5μm, Zewnętrzne: Od 1-4" Piaskowanie, Poniżej 1" z polerowaniem lustrzanym

Kombinacja zaworów

ZAWÓR GMP: Stosowany głównie w wysokiej czystości wodzie lub innym systemie dystrybucji punktu wody pionowej drogi rurowej, co może skutecznie zmniejszyć martwą nogę rurociągu. Jeden z zaworów umieszczony w pozycji pionowej, eksport to brak hodowli bakteryjnej lub proces zakażenia krzyżowego otworu próbki, gdy zawór jest otwarty

ZAWÓR SAP: Stosowany głównie w poziomym systemie rurociągów, zawór główny umieszczony w pozycji poziomej i utrzymuje pewien kąt samoczynnego opróżniania, następnie otwór przelotowy w najniższym punkcie spustowym drogi wodnej zaworu głównego.

Operacja:

Tagi: Zawory Donjoy, zawór membranowy, zawór BPE
