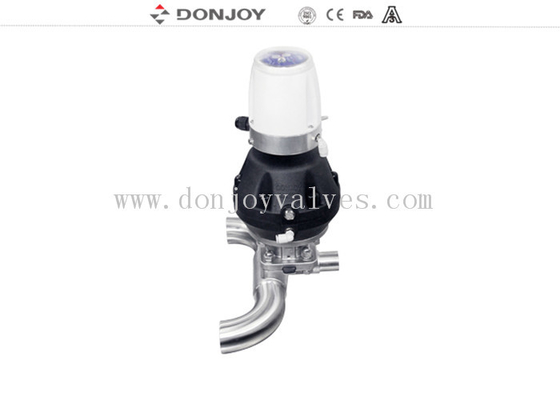

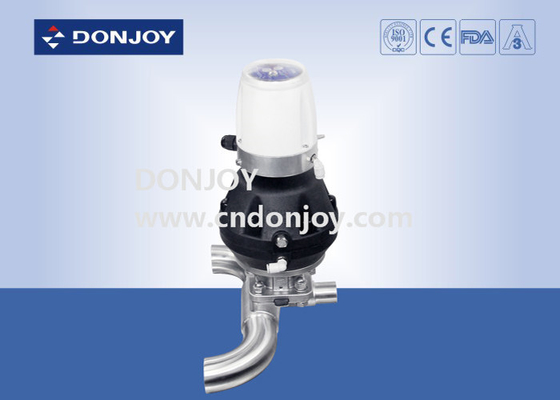

SS316 L zaciski U - C Tee sanitary diafragma zawór DN25 - DN100 Rozmiar z C-TOP

SS316 L zacisk U - C Tee sanitary diafragma zawór DN25 -Rozmiar DN100 z C-TOP

Specyfikacje

Opis
 Różne konfiguracje zaworu przewodu

1. Zawór dyszfragmatyczny z pisicjonerem/kontrolerem procesu ((IL-TOP)

2. Zawór membranowy z jednostką sterującą ((C-Top)

3Regulator pozycji zaworu

4Moduł czujników pozycji

5Plastikowy uchwyt

6Ręcznik ze stali nierdzewnej

7Ostrzeżacz ze stali nierdzewnej

8Elektryczny zawór przewodu

9Plastikowy akutor.

10Korpus: Odlewanie / Kucie

Zastosowanie:
Zawory błony otwórnej, działające ręcznie lub pneumatycznie, są specjalnie zaprojektowane do stosowania w procesach higienicznych i aseptycznych w przemyśle farmaceutycznym.
Zawór jest doskonały do kontroli przepływu oraz kontroli otwarcia/zamknięcia.
Wyniki badań pokazują, że w przypadku węzłów, w których węzły są włączone do komory, węzły są włączane do komory, a węzły węzła są włączane do komory.Zjawisko kieszeni powietrza jest rzadkie podczas stosowania kontroli przepływu.

Korpus zaworu:
Włókna kującew procesie kształtowania, wraz z wysoką temperaturą kształtowania, w procesie kształtowania poprzez wytłaczanie,poprzez kuwanie po gęstości ciała wyższejNastępnie przez centrum przetwarzania przeprowadza się wysoką precyzję obróbki.

Wyrób odlewujest wytwarzany przez wzór formy parafiny woskowej, wzór parafiny woskowej infitracji w ceramiki, aby cała powierzchnia formy woskowej ciała tworzyła warstwę silnej ceramiki.następnie do stopienia roztworu ze stali nierdzewnej, po ochłodzeniu wyrzucić wygląd ceramiki, puste ciało jest uo.Casting rozmiar jest bardzo precyzyjny, wygląd zewnętrzny jest gładki, czysty i uporządkowany.

Zasady działania

1Nie ma ścieżek do środowiska zewnętrznego, więc jest odpowiedni do procesów aseptycznych.

2Gdy zawór jest zamknięty, podkładek ciśnienia, który podtrzymuje przepony, przesuwa się w kierunku powierzchni uszczelniającej na ciele.Kiedy płytka ciśnienia porusza się, przewód zgięty i zmuszony w dół na obszar siedzenia w środku ciała, co zamyka ścieżkę przepływu przez ciało.

3- stosunek ciała do płyty ciśnieniowej zapobiega nadmiernej kompresji przewodu

4. zawór może być ręczne działanie i pneumatyczne działanie górne sterowanie zawory magnetyczne

Świadectwo zaworu błony otwórnej

1Wszystkie syntetyczne żywice i dodatki spełniają certyfikat FDA.

2Dokumentacja składu chemicznego materiału, właściwości fizycznych i procesu produkcji.

3.3-spójność uwierzytelnianie

4.CE-PED/97/23/WE

5.EN 10204-3.1

Diafragma zaworu

1. EPDM+PTFE ((Klej)Tabletki z membrany mają wysoką odporność chemiczną, wysoką stabilność, dobrą elastyczność, długą żywotność, wysoką uszczelnialność, brak degeneracji kodu i nie wpływają na wahania temperatury.czy jest to cykl termiczny, cyklu chłodnego lub systemu dezynfekcji parą.

Wskaźnik: 1-3", DN20-DN80

Temperatura: -20 do 120 stopni

2. EPDM+PTFE (Separate) Może zmniejszyć tolerancję prześcieradła i wydłużyć żywotność prześcieradła

Wskaźnik: 1-4", DN20-DN100

Temperatura: -20 do 150 stopni

3 Jednorazowe uszczelnienie (EPDM/SILICONE/FPM), gumowa membrana osadzona w warstwie wulkanizowanej warstwy włókien wzmacnia jej właściwości mechaniczne, a następnie membrana w ciśnieniu i temperaturze ma wysoką stabilność uszczelnienia,wzmocnienie twardowania włókien w śruby ze stali nierdzewnej, aby zapewnić lepsze łączenie gumy i metalu.

Wskaźnik: 1-4", DN20-DN100

Temperatura: -10 do 120 stopni

4. Mini-typowa uszczelka membranowa (EPDM, SILICONE, FPM, EPDM+PTFE)

Wymagania dotyczące:

Temperatura: -20 do 150 stopni

Obsługa powierzchni:

1Do polerowania mechanicznego: wewnętrzne Ra < 0,5 μm, zewnętrzne: od 1 do 4 cm.

 Rysunek

W celu uzyskania szczegółowych informacji należy sprawdzić poniższy formularz rozmiarów.


Jeśli potrzebujesz więcej informacji, skontaktuj się z nami bezpośrednio.
