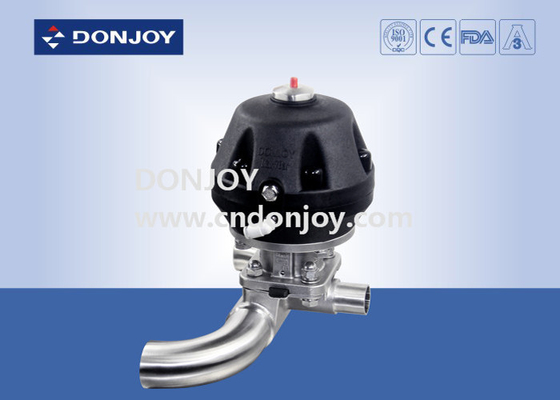

Plastikowy pneumatyczny zawór membranowy typu U trójdrożny zgodnie z ASME BPE

Plastikowy pneumatyczny zawór membranowy typu U trójdrożny zgodnie z ASME BPE

Specyfikacje


Opis
Różne konfiguracje zaworu membranowego

Działanie pneumatyczne

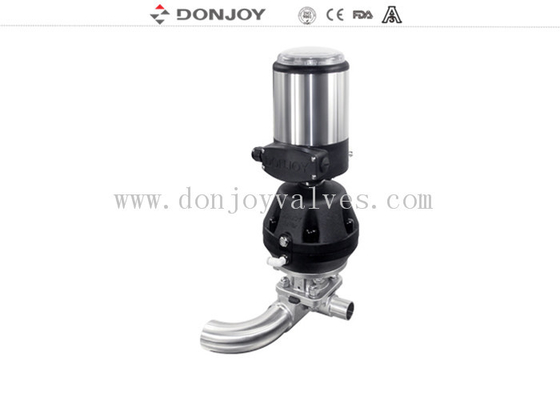

1. Zawór membranowy z pozycjonerem/kontrolerem procesowym (IL-TOP)
2. Zawór membranowy z jednostką sterującą (C-Top)  Mimi C top
3. Regulator położenia zaworu
4. Moduł czujnika położenia
5. Siłownik ze stali nierdzewnej

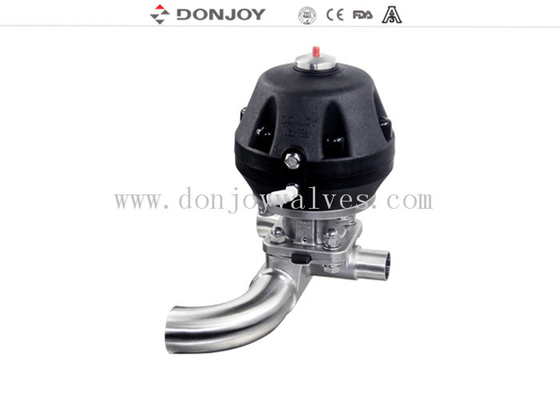

6. Siłownik plastikowy

Działanie elektryczne
7. Elektryczny zawór membranowy

Działanie ręczne
8. Plastikowy uchwyt`
9. Uchwyt ze stali nierdzewnej

Materiał korpusu zaworu
10. Korpus: Odlew / Kucie

Zastosowania:
Zawory membranowe, obsługiwane ręcznie lub pneumatycznie, są specjalnie zaprojektowane do stosowania w procesach higienicznych i aseptycznych w przemyśle farmaceutycznym.
Zawór doskonale nadaje się do kontroli przepływu, jak również do kontroli otwierania/zamykania.
Zawory membranowe lepiej sprawdzają się w kontroli przepływu w porównaniu z innymi zaworami. Łatwiej je wyczyścić i lepiej nadają się do przetwarzania substancji z cząstkami. Zjawisko pęcherzyków powietrza jest rzadkie podczas kontroli przepływu.

Korpus zaworu:
Korpus kutypółfabrykat jest przez kawałek wlewka ze stali nierdzewnej, w procesie kucia, wraz z wysoką temperaturą kucia, zapewniają, poprzez wytłaczanie kształtu półfabrykatu, poprzez kucie po gęstości korpusu wyższej, struktura jest bardziej jednolita, bez otworów piaskowych i innych zanieczyszczeń. Następnie poprzez centrum obróbcze przeprowadzić precyzyjną obróbkę.

Korpus odlewanyjest wykonany z modelu woskowego w formie, model woskowy infiltruje w ceramikę, aby cała powierzchnia formy woskowej utworzyła warstwę mocnej ceramiki. Stopić model woskowy, a następnie do stopienia roztworu ze stali nierdzewnej, po schłodzeniu zbić wygląd ceramiki, półfabrykat jest wykonany. Rozmiar odlewu jest bardzo dokładny, wygląd zewnętrzny jest gładki, czysty i schludny.

Zasady działania

1. Membrana zapewnia uszczelnienie korpusu, jak również uszczelnienie gniazda. Nie ma ścieżek do środowiska zewnętrznego, więc nadaje się do procesów aseptycznych

2. Gdy zawór jest zamknięty, podkładka dociskowa, która podtrzymuje membranę, przesuwa się w kierunku powierzchni uszczelniającej na korpusie. Gdy płyta dociskowa się porusza, membrana zgina się i jest wciskana w dół na obszar gniazda w środku korpusu, zamykając w ten sposób ścieżkę przepływu przez korpus.

3. Wzajemne relacje korpusu z płytą dociskową zapobiegają nadmiernemu ściskaniu membrany

4. Zawór może być obsługiwany ręcznie i pneumatycznie, sterując zaworami elektromagnetycznymi

Certyfikat zaworu membranowego

1. Wszystkie żywice syntetyczne i dodatki są zgodne z certyfikatem FDA.

2. Skład chemiczny materiału, właściwości fizyczne i proces produkcji są udokumentowane.

3. Zgodność 3-a z uwierzytelnianiem

4. CE-PED/97/23/EC

5. EN 10204-3.1

Membrana zaworu

1. EPDM+PTFE (klej)Tabletka membranowa ma wysoką odporność chemiczną, wysoką stabilność, dobrą elastyczność, długą żywotność, wysokie uszczelnienie, brak degeneracji kodu i nie jest zależna od wahań temperatury, doskonała wydajność, czy to cykl termiczny, cykl zimny, czy system dezynfekcji parą.

Specyfikacja: 1-3", DN20-DN80

Temperatura: -20 do 120 stopni

2. EPDM+PTFE (Oddzielne) Może zmniejszyć tolerancję membrany i przedłużyć żywotność membrany

Specyfikacja: 1-4", DN20-DN100

Temperatura: -20 do 150 stopni

3 Pojedyncze uszczelnienie (EPDM/SILICONE/FPM), gumowa membrana osadzona warstwą wulkanizowanej warstwy włókien wzmacnia jej właściwości mechaniczne, następnie membrana pod ciśnieniem i temperaturą ma wysoką stabilność uszczelnienia, wzmacniając utwardzanie włókien w śrubie ze stali nierdzewnej, aby zapewnić lepsze połączenie gumy i metalu. Dlatego nadaje się do stosowania w środowisku próżniowym.

Specyfikacja: 1-4", DN20-DN100

Temperatura: -10 do 120 stopni

4. Mini uszczelka membranowa (EPDM, SILICONE,FPM, EPDM+PTFE)

Specyfikacja: 1/4"-3/4", DN6-DN15

Temperatura: -20 do 150 stopni

Obróbka powierzchni:

1. Do polerowania mechanicznego: Wewnętrzne Ra＜0,5μm, Zewnętrzne: Od 1-4" Piaskowanie, Poniżej 1" z polerowaniem lustrzanym

Jeśli potrzebujesz więcej informacji, skontaktuj się z nami bezpośrednio.
