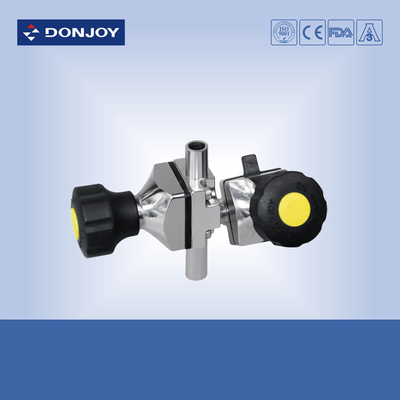

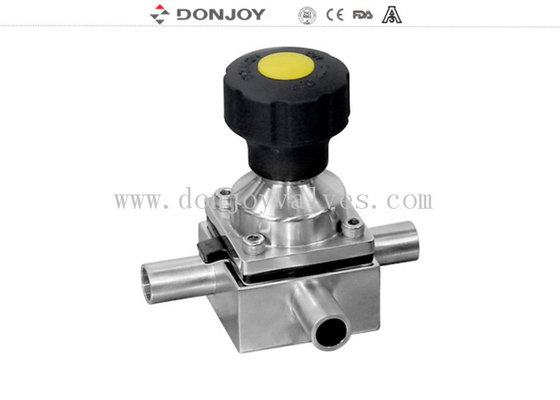

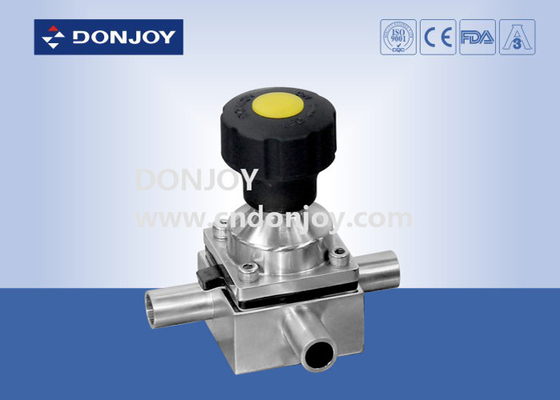

SS 316L plastikowy ręczny mini trójstronny zawór przewodu z 3Włókna, zwojowe
Specyfikacje
|
Nazwa produktu:
|
SS 316L plastikowy ręczny mini trójstronny zawór przewodu z 3Włókna, zwojowe
|
|
Materiał nadwozia zaworu:
|
1.4404/316L/ASME BPE 316L/1.4435 (tworzenie ciała)
|
|
Materiał uszczelnienia:
|
Jednorazowa uszczelniająca śrubkowa/Klej PTFE+EPDM/Dwie części
PTFE+EPDM
|
|
Maksymalne ciśnienie robocze:
|
10 barów
|
|
Max.Temperatura pracy:
|
-30 do 130 stopni Celsjusza
|
|
Dostępny rozmiar:
|
1′-4′, DN25-DN100
|
|
Dostępne połączenie:
|
Klempa/spawanie/przęg/specjalne połączenie
|
|
Operacja:
|
ręczne koło z plastikowego uchwytu
|
|
Koło kierownicy:
|
Stal nierdzewna lub tworzywo sztuczne jest opcjonalne
|
|
Dostępna norma:
|
3A/BPE/DIN/ISO/IDF
|
|
Wykorzystywane:
|
Ręczne, pneumatyczne
|
|
Dostępna struktura:
|
Proste, tee, typu U, dno zbiornika
|
|
Kontrola:
|
Inteligentny pozycjonator zaworu / sterowanie C-TOP / czujnik pozycji
|
|
Certyfikat:
|
3A/54-02 (1580), PED/97/23/WE, FDA.177.2600
|
|
Zakres zastosowania:
|
Produkty mleczne, żywność, napoje, apteka, kosmetyki itp.
|
|
Szczegóły dotyczące opakowania:
|
Na zewnątrz jest karton lub sklejka, lub na żądanie klienta.
|
|
Szczegóły dostawy:
|
Zwykle w ciągu 20 dni od otrzymania zaliczki T/T.
|
Wnioski
Zawory błony otwórnej, działające ręcznie lub pneumatycznie, są specjalnie zaprojektowane do stosowania w procesach higienicznych i aseptycznych w przemyśle farmaceutycznym.
Zawór jest doskonały do kontroli przepływu oraz kontroli otwarcia/zamknięcia.
Wyniki badań pokazują, że w przypadku węzłów, w których węzły są włączone do komory, węzły są włączane do komory, a węzły węzła są włączane do komory.Zjawisko kieszeni powietrza jest rzadkie podczas stosowania kontroli przepływu.
Działanie pneumatyczne
1. Zawór dębowy z pozycjonatorem/kontrolatorem procesu ((IL-TOP)
2. Zawór membranowy z jednostką sterującą ((C-Top)
3Regulator pozycji zaworu
4Moduł czujników pozycji
5. Aktor ze stali nierdzewnej
6Plastikowy aktuator
Elektryczny system pracy
7Elektryczny zawór przewodu
Obsługa ręczna
8Plastikowy uchwyt
9Ręcznik ze stali nierdzewnej
Materiał nadwozia zaworu
10Korpus: Odlewanie / Kucie
Zasady działania
1Nie ma ścieżek do środowiska zewnętrznego, więc jest odpowiedni do procesów aseptycznych.
2Gdy zawór jest zamknięty, podkładek ciśnienia, który podtrzymuje przepony, przesuwa się w kierunku powierzchni uszczelniającej na ciele.Kiedy płytka ciśnienia porusza się, przewód zgięty i zmuszony w dół na obszar siedzenia w środku ciała, co zamyka ścieżkę przepływu przez ciało.
3- stosunek ciała do płyty ciśnieniowej zapobiega nadmiernej kompresji przewodu
4. zawór może być ręczne działanie i pneumatyczne działanie górne sterowanie zawory magnetyczne
Świadectwo zaworu błony otwórnej
1Wszystkie syntetyczne żywice i dodatki spełniają certyfikat FDA.
2Dokumentacja składu chemicznego materiału, właściwości fizycznych i procesu produkcji.
3.3-spójność uwierzytelnianie
4.CE-PED/97/23/WE
5.EN 10204-3.1
Diafragma zaworu
1. EPDM+PTFE ((Klej)Tabletki z membrany mają wysoką odporność chemiczną, wysoką stabilność, dobrą elastyczność, długą żywotność, wysoką uszczelnialność, brak degeneracji kodu i nie wpływają na wahania temperatury.czy jest to cykl termiczny, cyklu chłodnego lub systemu dezynfekcji parą.
Wskaźnik: 1-3", DN20-DN80
Temperatura: -20 do 120 stopni
2. EPDM+PTFE (Separate) Może zmniejszyć tolerancję prześcieradła i wydłużyć żywotność prześcieradła
Wskaźnik: 1-4", DN20-DN100
Temperatura: -20 do 150 stopni
3 Jednorazowe uszczelnienie (EPDM/SILICONE/FPM), gumowa membrana osadzona w warstwie wulkanizowanej warstwy włókien wzmacnia jej właściwości mechaniczne, a następnie membrana w ciśnieniu i temperaturze ma wysoką stabilność uszczelnienia,wzmocnienie twardowania włókien w śruby ze stali nierdzewnej, aby zapewnić lepsze łączenie gumy i metalu.
Wskaźnik: 1-4", DN20-DN100
Temperatura: -10 do 120 stopni
4. Mini typowa uszczelka przewodu (EPDM, SILICONE, FPM, EPDM+PTFE)
Wymagania dotyczące:
Temperatura: -20 do 150 stopni
Obsługa powierzchni:
1Do polerowania mechanicznego: wewnętrzne Ra < 0,5 μm, zewnętrzne: od 1 do 4 cm.
Jeśli potrzebujesz więcej informacji, skontaktuj się z nami bezpośrednio.
