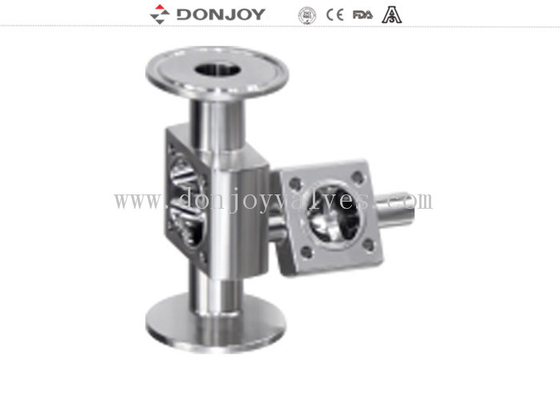

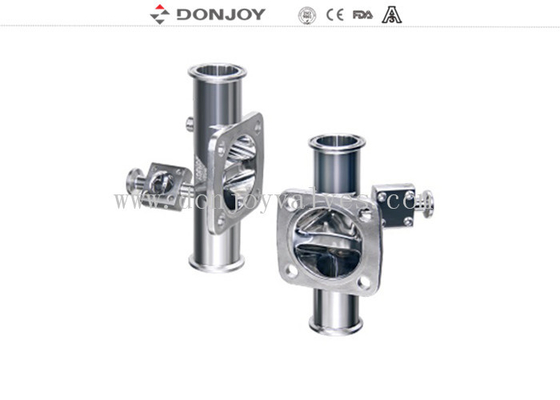

Zawór membranowy wieloportowy ze stali nierdzewnej 1/2 cala, połączenie spawalnicze, zawory 3-portowe
Różne konfiguracje zaworów membranowych
1. Zawór membranowy z pozycjonerem/kontrolerem procesowym (IL-TOP)
2. Zawór membranowy z jednostką sterującą (C-Top)
3. Regulator położenia zaworu
4. Plastikowy uchwyt
5. Uchwyt ze stali nierdzewnej
6. Siłownik ze stali nierdzewnej
7. Plastikowy siłownik
8. Korpus: Odlew / Kucie / Korpus zaworu ze stali okrągłej
Specyfikacje
|
Nazwa produktu:
|
1/2 cala wieloportowy pneumatyczny zawór membranowy ze stali nierdzewnej
Zawór z połączeniem spawanym
|
|
Materiał korpusu zaworu:
|
korpus kuty 1.4404/316L
|
|
Materiał uszczelnienia:
|
Dwie części PTFE+EPDM (standard)
EPDM/SILIKON/FPM jednoczęściowy, jednoczęściowy klej
PTFE+EPDM (opcjonalnie)
|
|
Maksymalne ciśnienie robocze:
|
6 bar do 8 bar (w zależności od membrany)
|
|
Maks. temperatura robocza:
|
-10 stopni C do 130 stopni C (w zależności od membrany)
|
|
Dostępne rozmiary:
|
1/2"-2" DN25-DN50
|
|
Dostępne połączenia:
|
Zacisk/spawanie/połączenie specjalne
|
|
Dostępne standardy:
|
3A/BPE/DIN/ISO/IDF
|
|
Obsługa:
|
Siłownik pneumatyczny (stal nierdzewna i plastik)
|
|
Dostępna struktura:
|
5 portów i 3 zawory sterujące (M-53A)
6 portów i 4 zawory sterujące (M-64A)
|
|
Sterowanie:
|
Inteligentny pozycjoner zaworu / sterowanie C-TOP / czujnik położenia
|
|
Certyfikat:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Zakres zastosowania:
|
Mleczarstwo, żywność, napoje, farmacja, kosmetyki itp.
|
|
Kombinacja:
|
3 zawory sterujące, 5 portów
|
Zastosowania
Zawory membranowe, obsługiwane ręcznie lub pneumatycznie, są specjalnie zaprojektowane do stosowania w procesach higienicznych i aseptycznych w przemyśle farmaceutycznym.
Zawór doskonale nadaje się do kontroli przepływu, jak również do kontroli otwierania/zamykania.
Zawory membranowe są lepsze pod względem przepływu w porównaniu z innymi zaworami. Łatwiej je wyczyścić i lepiej przetwarzać substancje z cząstkami. Zjawisko kieszeni powietrznych jest rzadkie podczas stosowania kontroli przepływu.
Korpus zaworu
Korpus kutypusty jest przez kawałek wlewka ze stali nierdzewnej, w procesie kucia, wraz z wysokotemperaturowym kuciem, poprzez zmianę kształtu pustego wytłaczania, poprzez kucie po wyższej gęstości korpusu, struktura jest bardziej jednolita, bez otworów po piasku i innych zanieczyszczeń. Następnie poprzez centrum obróbcze przeprowadzić precyzyjną obróbkę.
Korpus odlewanyjest wykonany z woskowego modelu parafinowego, infiltracja modelu woskowego parafinowego w ceramice, aby cała powierzchnia formy woskowej utworzyła warstwę mocnej ceramiki. Stopić model woskowy, a następnie do stopu roztworu ze stali nierdzewnej, po schłodzeniu zbić wygląd ceramiki, korpus pusty jest wykonany. Rozmiar odlewu jest bardzo dokładny, wygląd zewnętrzny jest gładki, czysty i schludny.
Cechy konstrukcyjne
Nowa konstrukcja membrany.
Konserwacja jest prosta, bezpieczna i łatwa w obsłudze.
Funkcja samoczyszczenia.
Miał doskonałą wartość KV.
Sterylizacja i czyszczenie CIP/SIP.
Zawór membranowy wieloportowy typu M-53A
Trzy zawory sterujące, 5 portów
Siedzisko punktu wody
Dwa zintegrowane siedziska zaworu do pobierania próbek w pętli zamkniętej
Zasugeruj instalację S1 w górę
Zawór membranowy wieloportowy typu M-64A
Cztery zawory sterujące, 6 portów
Sterylny blok zaworu i porty są wykonane z bloku ze stali nierdzewnej,
Blok wielofunkcyjny z kilkoma zintegrowanymi aplikacjami, punkt użycia WFI, pobieranie próbek,
odprowadzanie kondensatu, napełnianie większych naczyń, osuszanie, sterylne zaopatrzenie w parę do SI
